Productdetails:
|
| Type: | de Zendontvanger van 10Gbps CSFP+ | Datasnelheid (Gbps): | 10.3Gbps/10.3Gbps |
|---|---|---|---|
| Vormfactor: | CSFP+ | Golflengte (Ch1): | TX1310nm/RX1270nm |
| Golflengte (Ch2): | TX1270nm/RX1330nm | Component: | DFB+PIN |
| Transmissie: | 20km | DOM/DDM: | Gesteund |
| Sleutelwoorden: | 2 vezelbidi Zendontvanger 20km | ||
| Markeren: | 10G compact SFP,DOM Compact SFP,Dubbele BIDI-Zendontvanger |
||

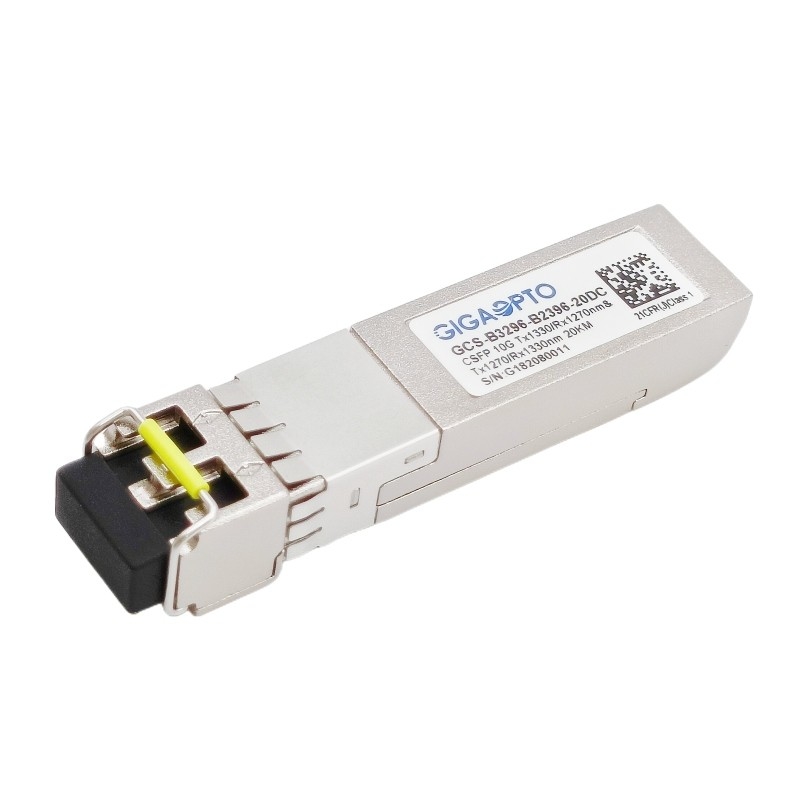

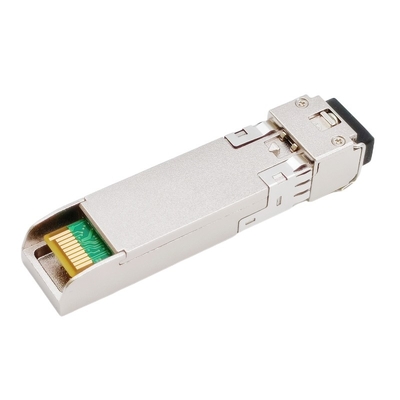

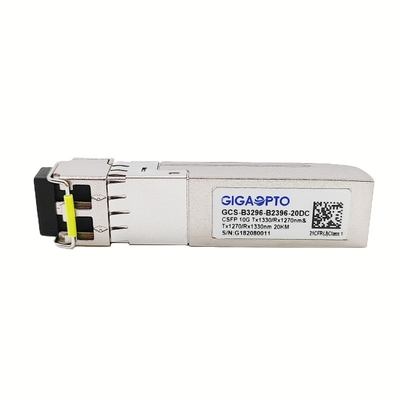

10.3Gbps 2 Vezel Compacte SFP+ Zendontvanger Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC SM
Beschrijving
De zendontvanger gcs-b3296-b2396-20DC is een kleine pluggable module van de vormfactor voor tweerichtings periodieke optische datacommunicaties zoals IEEE 802.3ae 10gbase-BX door 1270/1330 NM-zender en 1330/1270 NM-ontvanger te gebruiken.
Deze CSFP+-Zendontvanger is volledig volgzaam met compacte Kleine vorm-Factor Pluggable (CSFP) MSA-optie 2 voor het Kanaal van 10gbase-LR en van de Vezel, dat twee onafhankelijke tweerichtingskanalen per haven toestaat.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C-interface zoals die in MSA sff-8472 worden gespecificeerd.
Specificaties
| Productnaam | de Zendontvanger van 10G CSFP+ | P/N | Gcs-b3296-b2396-20DC |
| Vormfactor | CSFP+ | Type | vezel 2 Tweerichtings |
| Bitrate (CH1/CH2)) | 10.3Gbps/10.3Gbps | Steegtelling | 2x (Tx/Rx) |
| Transmissie | 20km | Interface | LC duplexupc |
| Centrumgolflengte (CH1) | TX1330nm/RX1270nm | Centrumgolflengte (CH2) | TX1270nm/RX1330 |
| Machtsvoltage | (typisch) +3.3V | Machtsdissipatie | ≤ 2.0W |
| Zendertype (CH1/CH2) | DFB | Ontvangerstype (CH1/CH2) | PIN+TIA |
| TX macht per Kanaal | -2~ +3dBm | RX gevoeligheid per Kanaal | < -13dBm=""> |
| Uitstervenverhouding | > 3.5dB | RX verzadiging | > 0.5dBm |
| Optische Begroting (dB) | 11dB | Digitale Kenmerkend | steun |
| Milieutemperatuur | Het werken: 0 aan 70°C | Garantie | 36-maand |
| Opslag: -40°C aan 85°C | Eenheidsgewicht | 30gram | |
| Naleving | de Verbindingen van 10G Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Elektro en Optische Kenmerken
| Parameter | Symbool | Min. | Typisch | Max. | Eenheid |
| 9µm Kerndiameter SMF | L | 20 | km | ||
| Datasnelheid | 1.25 | 10.3 | Gbps | ||
| Zender | |||||
| Centrumgolflengte | λC | 1260 | 1270 | 1280 | NM |
| Spectrale Breedte (- 20dB) | Δλ | 1 | NM | ||
| Gemiddelde Output Power* (note3) | Steenbolk | -2 | 3 | dBm | |
| Uitstervenverhouding @ 1250Mbps | ER | 3.5 | dB | ||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | ||
| Zender en Verspreidingssanctie | TDP | 2 | dB | ||
| Gemiddelde Macht van VAN Zender | -30 | dBm | |||
| Ontvanger | |||||
| Centrumgolflengte | λC | 1320 | 1330 | 1340 | NM |
| Ontvanger Sensitivity* (note4) | Pmin | -13 | dBm | ||
| Ontvangersoverbelasting | Pmax | 0,5 | dBm | ||
| Terugkeerverlies | 12 | dB | |||
| LOS DE-beweert | LOSD | -14 | dBm | ||
| LOS beweert | LOSA | -30 | dBm | ||
Note3: De output wordt gekoppeld in een 9/125μm single-mode vezel.
Note4: Gemeten met slechtste ER, BER minder dan 1E-12 en PRBS 231-1 bij 10.3125Gbps.
Mechanische Afmetingen
De afmetingen zijn in millimeter. Alle afmetingen zijn ±0.1mm tenzij anders gespecificeerd. (Eenheid: mm)
