Productdetails:
|
| Producttype: | Dubbele 1000Base CSFP BIDI LX | Datasnelheid: | 1.25Gbps |
|---|---|---|---|
| TX golflengte: | 2 x 1310nm | RX golflengte: | 2 x 1550nm |
| Component: | FP+PIN | Kabellengte: | 20km |
| Media: | G.652 SMF | Hoogtepunt: | Compacte SFP-Vezelzendontvanger |
| Markeren: | BIDI CSFP,csfp module,1G SFP-Zendontvangermodule |
||

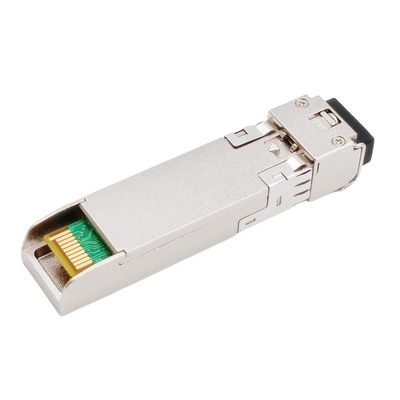

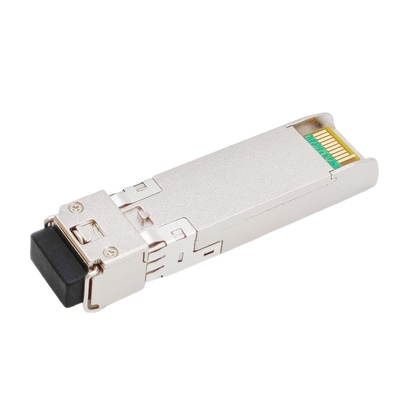

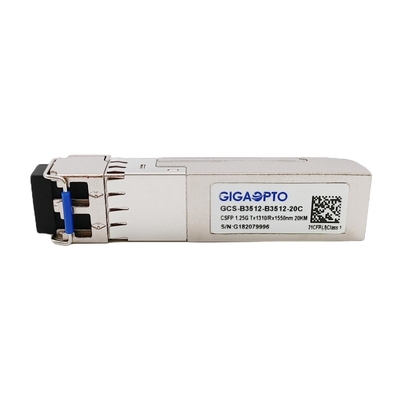

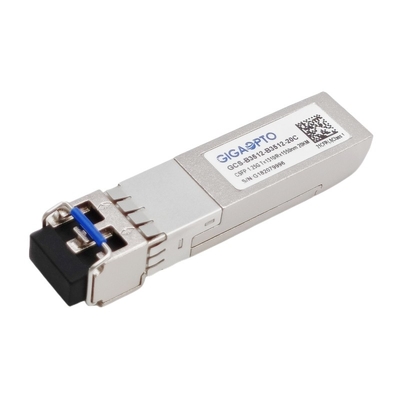

1.25G compact SFP (CSFP) dubbele BiDI 1310nm TX 1550 NM RX 20km
Beschrijving
Deze compacte kleine vorm-factor CSFF wordt de zendontvanger ontworpen om dubbele tweerichtingsstromen van verkeer gebruikend een SFP-haven, waarbij de havendichtheid wordt verdubbeld en machtsconsumptie wordt verminderd van de helft van te voorzien het vereiste aantal havens, steunen 2 x 1000Mbps tot 20km over enige de wijzevezel van 9/125um.
De zendontvanger van CSFP BIDI LX is met twee onafhankelijke datacommunicatiekanalen, voor elk afzonderlijk kanaal gebruikt deze zendontvanger hoogst betrouwbare 1310nm-de Laserzender van vriespunt en de ontvanger van 1550nm PIN Photodiode, al module stelt klasse 1 laser tevredenveiligheidsvoorschriften.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende die functies zijn beschikbaar via een I2C-interface in SFP MSA sff-8472 wordt gespecificeerd.
Deze Zendontvanger van CSFP LX is volledig volgzaam aan compacte Kleine vorm-Factor Pluggable (CSFP) MSA-optie verklaarde 2 en CE/RoHS.
Specificaties
| Productreeks | Dubbele 1G CSFP | Artikelnummer | Gcs-b3512-20C |
| Pakket | CSFP | Type | 2x BiDi LX |
| Bitrate (Gbps) | 2x 1.25G | Steegtelling | 2x (Tx/Rx) |
| Max Link Length | 20km | Schakelaar | Dubbele LC/UPC |
| TX (Typische) golflengte | 2x 1310nm | RX (Typische) golflengte | 2x 1550nm |
| Voedingvoltage | (typisch) +3.3V | Machtsdissipatie | ≤ 1.3W |
| TX component | Vriespunt | RX component | SPELD |
| TX gemiddelde Macht | -9 ~ -3dBm | RX gevoeligheid | < -22dBm=""> |
| Uitstervenverhouding | > 9dB | RX verzadiging | > -3dBm |
| Optische Begroting (dB) | 13dB | DOM | Steun |
| Milieu | Het werken: 0 aan 70°C | Garantie | 3 jaar |
| Opslag: -40°C aan 85°C | Gewicht | 0.025kg | |
| Protocollen | Gigabit Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Optische en Elektrokenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1260 | 1310 | 1360 | NM | |||
| Spectrale Breedte (RMS) | ∆λ | 4 | NM | |||||
| Gemiddelde Outputmacht | Steenbolk | -9 | -3 | dBm | 1 | |||
| Uitstervenverhouding | ER | 9 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,26 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1480 | 1550 | 1580 | NM | |||
| Ontvangersgevoeligheid | -23 | dBm | 3 | |||||
| Ontvangersoverbelasting | -3 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -23 | dBm | |||||
| LOS beweert | LOSA | -35 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @1250Mbps, BER ≤1×10-12 van PRBS 27-1.
4. Intern AC-Gekoppeld.
