Productdetails:
|
| Type: | 2-vezel 1G CSFP | Datasnelheid (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| TX golflengte: | 2 x 1310nm | RX golflengte: | 2 x 1550nm |
| Component: | DFB+PIN | Afstand: | 40km |
| Temperatuur: | Commercieel | Sleutelwoorden: | csfp module |
| Markeren: | 2 vezel Compact SFP,1.244Gbps compact SFP,DOM SFP |
||

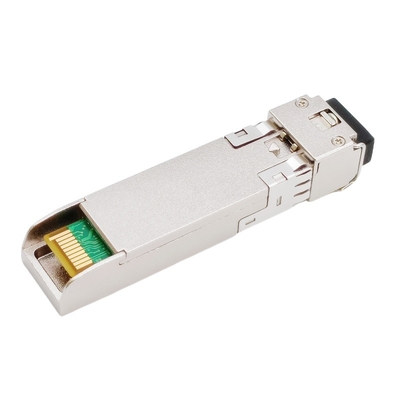

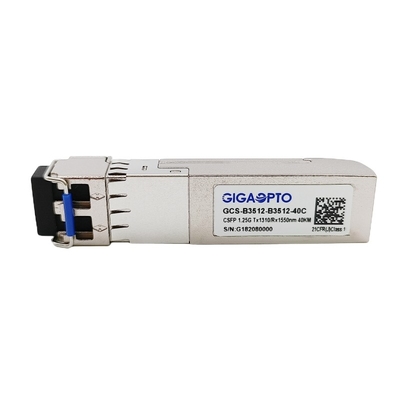

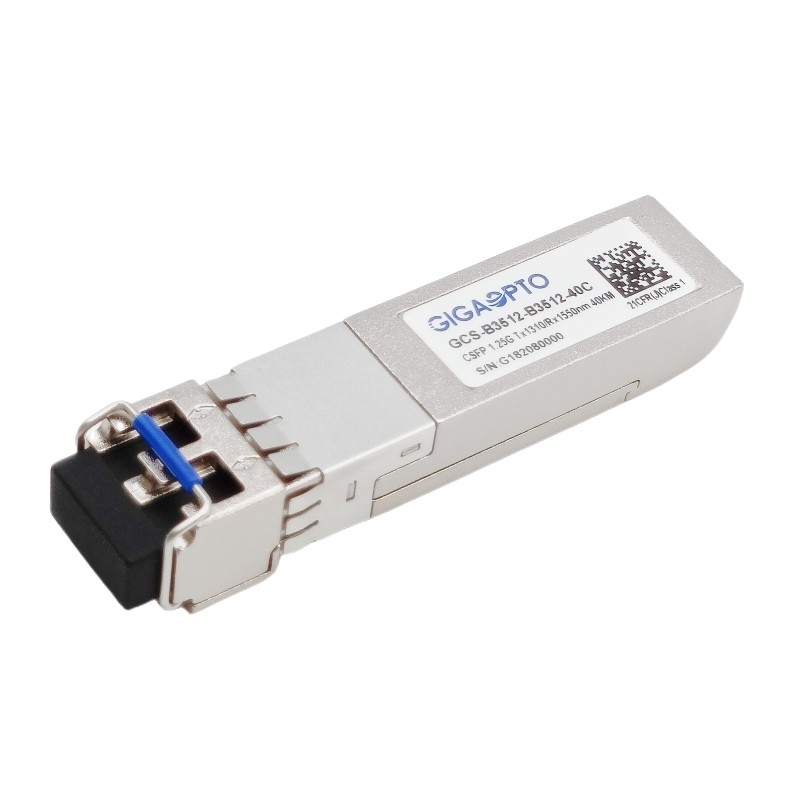

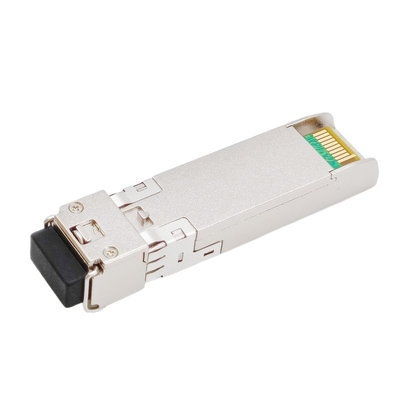

2 vezel1.244gbps Compacte SFP BIDI 1310nm/1550nm SMF 40km LC DOM
Beschrijving
Dit zijn de het kanaalcsfp BIDI Zendontvangers van 1000Base 2 hoge prestaties, is de rendabele modules ondersteunend 1.244Gbps en 40km transmissieafstand met SMF.It met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende die functies zijn beschikbaar via een I2C-reeksbus in MSA sff-8472 wordt gespecificeerd.
De zendontvanger bestaat uit 2 kanaliseert Tweerichtings Optische Zendontvangereenheid met vijf secties: de LD-bestuurder, de het beperken versterker, de digitale kenmerkende monitor, type van laser (de DFB-laser) en de SPELDfotodetector.
De optische output kan door een TTL-logica worden onbruikbaar gemaakt de input op hoog niveau van Tx onbruikbaar maakt, en het systeem kan ook de module via I2C onbruikbaar maken. De Txfout wordt verstrekt om op die degradatie van de laser te wijzen. Het verlies van signaal (LOS) wordt output verstrekt om op het verlies van een input optisch signaal van ontvanger of op de verbindingsstatus met partner te wijzen. Het systeem kan de LOS (of Verbindings) /Disable/Fault informatie via I2C-registertoegang ook worden. Conventioneel SFP zal wanneer gestopt in a.c. - SFP-contactdoos, tegelijkertijd geen schade aan c-SFP en gastheerraad functioneren als de module c-SFP in een conventionele SFP-contactdoos gestopt is
De zendontvanger compacte van SFP (CSFP) is volledig volgzaam aan compacte Kleine vorm-Factor Pluggable (CSFP) MSA-optie 2 en sff-8472.
Specificaties
| Productreeks | 2 kanaalcsfp Zendontvanger | P/N | Gcs-b3512-40C |
| Vormfactor | Compact SFP | Type | dubbele EX BiDi |
| Datasnelheid (Gbps) | 1.244G/1.244G | Steegtelling | 2x (Tx/Rx) |
| Max Cable Length | 40km | Schakelaar/Pools | LC/UPC duplex |
| TX golflengte | 2x 1310nm | RX golflengte | 2x 1550nm |
| Machtsvoltage | (typisch) +3.3V | Machtsconsumptie | ≤ 1.3W |
| LD-Type | DFB | PD Type | SPELD |
| TX gemiddelde Macht | -5 ~ 0dBm | RX gevoeligheid | < -25dBm=""> |
| Uitstervenverhouding | > 9dB | Overbelasting | > 0dBm |
| Macht-begroting (dB) | 20dB | Digitale Diagnostiek | Steun |
| Temperatuur | Het werken: Commerciële 0 aan 70°C | Garantie | 36-maand |
| Opslag: -40°C aan 85°C | MTBF | 1,000,000Hours | |
| Naleving | Gigabit Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Optische en Elektrokenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1300 | 1310 | 1320 | NM | |||
| Spectrale Breedte (- 20dB) | σ | 1 | NM | |||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | |||||
| Gemiddelde Outputmacht | Steenbolk | -5 | 0 | dBm | 1 | |||
| Uitstervenverhouding | ER | 9 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,26 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1530 | 1550 | 1570 | NM | |||
| Ontvangersgevoeligheid | -25 | dBm | 3 | |||||
| Ontvangersoverbelasting | 0 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -27 | dBm | |||||
| LOS beweert | LOSA | -40 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
Nota's:
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @1244Mbps, BER ≤1×10-12 van PRBS 223-1.
4. Intern AC-Gekoppeld.
