Productdetails:
|
| Producttype: | CSFP LX | Datasnelheid: | 1.25Gbps/1.25Gbps |
|---|---|---|---|
| TX golflengte: | 2 x 1490nm | RX golflengte: | 2 x 1310nm |
| Verbindingsafstand: | 20km | Media: | Enige wijzevezel |
| Sleutelwoorden: | 2 de Module van de kanalenbidi CSFP Zendontvanger | ||
| Markeren: | 2 kanalen BIDI CSFP,1000Base BIDI CSFP,Compacte SFP-Zendontvangermodule |
||

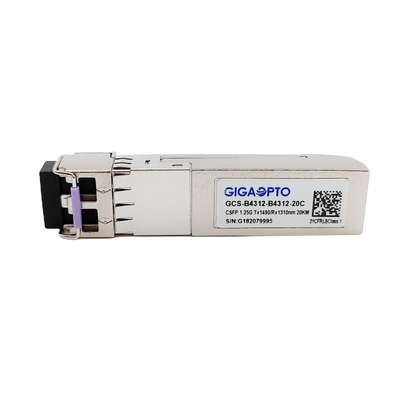

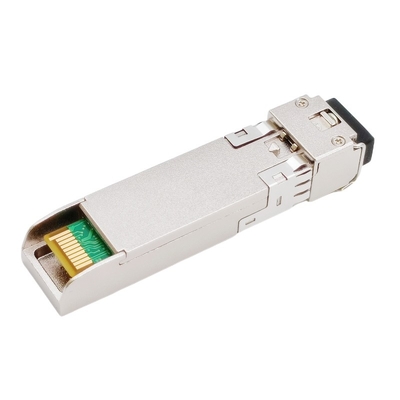

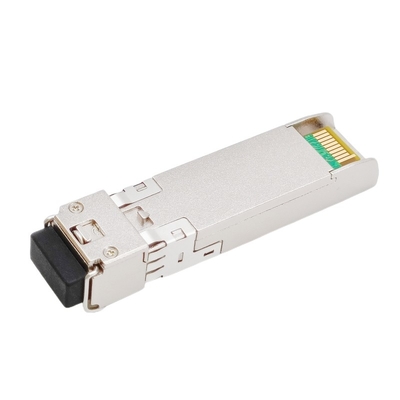

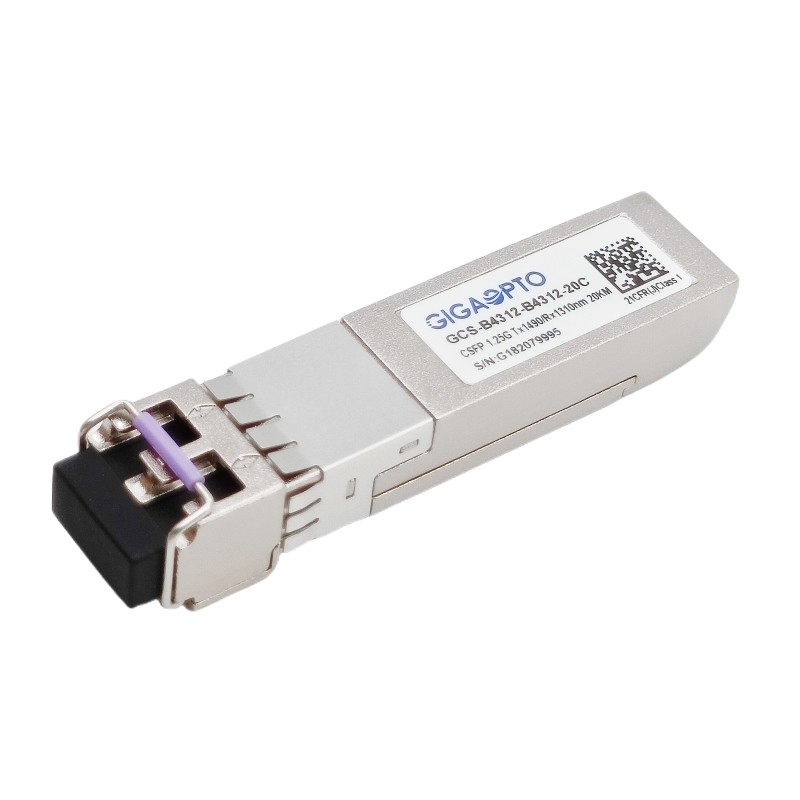

1000Base 2 de Moduletx1490nm/rx1310nm 20km LC DOM van de Kanalenbidi CSFP Zendontvanger
Beschrijving
De zendontvanger van CSFP BIDI LX20 is met twee onafhankelijke datacommunicatiekanalen, voor elk afzonderlijk kanaal het gebruik van deze zendontvangereenheid een hoogst betrouwbare de Laserzender van 1490nm DFB en een ontvanger van 1310nm PIN Photodiode, die de verkopers van het netwerksysteem zullen toelaten om havendichtheid en gegevensproductie te verhogen, terwijl het drukken van netwerkapparatuurkosten.
Deze module van CSFP BIDI LX20 steunt 1.063-1.25Gbps-datasnelheid en dergelijke toepassingen zoals Gigabit Ethernet (1.25Gbps) en 1G-het Vezelkanaal (1.0625Gbps), een maximum verbinding omhoog met 20km, werkt in Standaard0°-70°c-temperatuurwaaier en heeft Dubbele LC-interface.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. DDM/DOM de optische kenmerkende controlefuncties zijn beschikbaar door een I2C-interface, met verstrek kenmerkende informatie over de huidige exploitatievoorwaarden.
Deze Zendontvanger van CSFP BIDI LX20 is volledig volgzaam aan compacte Kleine vorm-Factor Pluggable (CSFP) MSA-optie verklaarde 2 en CE/RoHS.
Specificaties
| Productreeks | De Tweerichtingszendontvanger van CSFP | Artikelnummer | Gcs-b4312-20C |
| Pakket | CSFP | Type | 2x BiDi LX |
| Bitrate (Gbps) | 1.25G/1.25G | Steegtelling | 2x (Tx/Rx) |
| Max Reach | 20km | Interface | Dubbele LC-PC |
| TX (Typische) golflengte | 2x 1490nm | RX (Typische) golflengte | 2x 1310nm |
| Voedingvoltage | (typisch) +3.3V | Machtsdissipatie | ≤ 1.3W |
| Lasertype | DFB | PD Type | SPELD |
| TX outputmacht | -9 ~ -3dBm | RX gevoeligheid | < -22dBm=""> |
| Uitstervenverhouding | > 9dB | Overbelasting | > -3dBm |
| Machtsbegroting (dB) | 13dB | Digitale Kenmerkend | Steun |
| Milieu | Het werken: 0 aan 70°C | Garantie | 3 jaar |
| Opslag: -40°C aan 85°C | Gewicht | 0.025kg | |
| Protocollen | Gigabit Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Elektro en Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1470 | 1490 | 1510 | NM | |||
| Spectrale Breedte (- 20dB) | σ | 1 | NM | |||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | |||||
| Gemiddelde Outputmacht | Steenbolk | -9 | -3 | dBm | 1 | |||
| Uitstervenverhouding | ER | 9 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,26 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1290 | 1330 | NM | ||||
| Ontvangersgevoeligheid | -23 | dBm | 3 | |||||
| Ontvangersoverbelasting | -3 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -23 | dBm | |||||
| LOS beweert | LOSA | -35 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
Nota's:
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @1250Mbps, BER ≤1×10-12 van PRBS 27-1.
4. Intern AC-Gekoppeld.
Geadviseerde Interfacekring
