Productdetails:
|
Productnaam: | 1000BASE-ZX DWDM SFP | Vormtype: | SFP |
---|---|---|---|
Snelheid: | 1000BASE | Max Reach: | 100KM |
Centrumgolflengte: | 1528,77~ 1563.86nm | Optische Componenten: | (Gekoelde) DWDM DFB |
PD Type: | APD | Machtsbegroting: | 32dB |
Sleutelwoorden: | 1.25Gbps SFP DWDM, de Optische Zendontvanger van C17-C61, 1G DWDM SFP 100km Module | ||
Markeren: | 1.25Gbps de Optische Zendontvanger van SFP,100km SFP Optische Zendontvanger,DWDM-Zendontvanger |

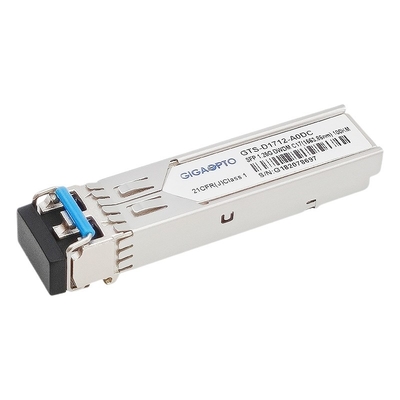

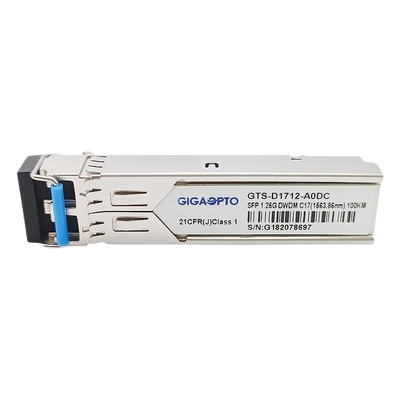

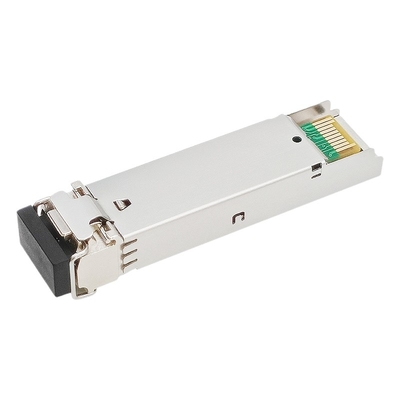

1000base-DWDM ZX 1.25Gbps SFP de Zendontvangermodule 100 vankm100GHz C17-C61 (1528.77nm-1563.86nm) SMF DOM Duplex LC
Beschrijving
De zendontvangers van de reekssfp van GIGAOPTO gts-d1712-A0DC zijn hoge prestaties, de rendabele kleine pluggable modules van de vormfactor die datasnelheid van 1.25Gbps steunen en bij een nominale DWDM-golflengte van 1528.77nm aan 1565.50nm zoals die door itu-t wordt gespecificeerd werken. De modulegegevens - de verbindingen met 100km over 9/125um kiezen omhoog wijzevezel uit. Het biedt een eenvoudige en geschikte manier aan om PCBs met de enige optische kabels van de wijzevezel in Dichte Golflengteafdeling het Simultaan overseinen (DWDM) toepassingen te verbinden. Het is hoge prestaties, rendabele module voor periodieke optische datacommunicatietoepassingen.
De zendontvanger bestaat uit twee secties: De zendersectie neemt een gekoelde laser van DWDM op DFB, en die de ontvangerssectie bestaat uit een APD-fotodiode met een TIA wordt geïntegreerd. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
De zendontvangers zijn compatibel met Multi-Source Overeenkomst van SFP en sff-8472 digitale diagnostiekfuncties.
Specificatie
Product Verpakking | SFP | Gegevensoverdrachtssnelheid | 1250Mbps |
Optisch Vergaarbaktype | LC dubbel | Max Distance | 100km (62,1 mijlen) |
DDM | Gesteund | Vezelwijze | SMF |
Machtsbegroting | 32dB | Temperatuur |
Commercieel 0 aan 70°C (32 aan 158°F) |
Opslagtemperatuur | -40°C~85°C | Relatieve Vochtigheid | 0~85% |
Centrumgolflengte | 1528.7~-1563.86nm | Voedingvoltage | 3.3V |
Machtsconsumptie | <1w> | Leveringsstroom | 300mA |
Zendertype | (Gekoelde) DWDM DFB | Fotodetector | APD |
TX macht | 0~5dBm | Ontvangersgevoeligheid | < -32dBm=""> |
ER | >9dB | Ontvangersoverbelasting | >-8dBm |
Protocollen | IEEE802.3z, Volgzaam MSA |
Bericht: Wanneer de lange bereikzendontvanger in korte afstandstransmissie wordt gebruikt, gelieve met aangewezen aan te gepast
demper volgens de lijst.
Afstand | ≤15km | ≤35km | ≤55km |
Demper | 15dB | 10dB | 5dB |
Het opdracht geven van tot Informatie
Artikelnummer | Beschrijving | ITU Kanaal | Frequentie (THz) | Golflengte (NM) | Bereik (km) | Schakelaar |
Gts-d1712-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 17 | 191.7 | 1563.86 | 100km | LC duplex |
Gts-d1812-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 18 | 191.8 | 1563.05 | 100km | LC duplex |
Gts-d1912-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 19 | 191.9 | 1562.23 | 100km | LC duplex |
Gts-d2012-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 20 | 192 | 1561.42 | 100km | LC duplex |
Gts-d2112-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 21 | 192.1 | 1560.61 | 100km | LC duplex |
Gts-d2212-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 22 | 192.2 | 1559.79 | 100km | LC duplex |
Gts-d2312-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 23 | 192.3 | 1558.98 | 100km | LC duplex |
Gts-d2412-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 24 | 192.4 | 1558.17 | 100km | LC duplex |
Gts-d2512-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 25 | 192.5 | 1557.36 | 100km | LC duplex |
Gts-d2612-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 26 | 192.6 | 1556.55 | 100km | LC duplex |
Gts-d2712-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 27 | 192.7 | 1555.75 | 100km | LC duplex |
Gts-d2812-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 28 | 192.8 | 1554.94 | 100km | LC duplex |
Gts-d2912-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 29 | 192.9 | 1554.13 | 100km | LC duplex |
Gts-d3012-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 30 | 193 | 1553.33 | 100km | LC duplex |
Gts-d3112-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 31 | 193.1 | 1552.52 | 100km | LC duplex |
Gts-d3212-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 32 | 193.2 | 1551.72 | 100km | LC duplex |
Gts-d3312-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 33 | 193.3 | 1550.92 | 100km | LC duplex |
Gts-d3412-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 34 | 193.4 | 1550.12 | 100km | LC duplex |
Gts-d3512-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 35 | 193.5 | 1549.32 | 100km | LC duplex |
Gts-d3612-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 36 | 193.6 | 1548.51 | 100km | LC duplex |
Gts-d3712-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 37 | 193.7 | 1547.72 | 100km | LC duplex |
Gts-d3812-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 38 | 193.8 | 1546.92 | 100km | LC duplex |
Gts-d3912-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 39 | 193.9 | 1546.12 | 100km | LC duplex |
Gts-d4012-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 40 | 194 | 1545.32 | 100km | LC duplex |
Gts-d4112-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 41 | 194.1 | 1544.53 | 100km | LC duplex |
Gts-d4212-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 42 | 194.2 | 1543.73 | 100km | LC duplex |
Gts-d4312-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 43 | 194.3 | 1542.94 | 100km | LC duplex |
Gts-d4412-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 44 | 194.4 | 1542.14 | 100km | LC duplex |
Gts-d4512-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 45 | 194.5 | 1541.35 | 100km | LC duplex |
Gts-d4612-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 46 | 194.6 | 1540.56 | 100km | LC duplex |
Gts-d4712-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 47 | 194.7 | 1539.77 | 100km | LC duplex |
Gts-d4812-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 48 | 194.8 | 1538.98 | 100km | LC duplex |
Gts-d4912-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 49 | 194.9 | 1538.19 | 100km | LC duplex |
Gts-d5012-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 50 | 195 | 1537.4 | 100km | LC duplex |
Gts-d5112-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 51 | 195.1 | 1536.61 | 100km | LC duplex |
Gts-d5212-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 52 | 195.2 | 1535.82 | 100km | LC duplex |
Gts-d5312-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 53 | 195.3 | 1535.04 | 100km | LC duplex |
Gts-d5412-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 54 | 195.4 | 1534.25 | 100km | LC duplex |
Gts-d5512-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 55 | 195.5 | 1533.47 | 100km | LC duplex |
Gts-d5612-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 56 | 195.6 | 1532.68 | 100km | LC duplex |
Gts-d5712-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 57 | 195.7 | 1531.9 | 100km | LC duplex |
Gts-d5812-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 58 | 195.8 | 1531.12 | 100km | LC duplex |
Gts-d5912-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 59 | 195.9 | 1530.33 | 100km | LC duplex |
Gts-d6012-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 60 | 196 | 1529.55 | 100km | LC duplex |
Gts-d6112-A0DC | 1.25Gbps de Zendontvanger van SFP DWDM | 61 | 196.1 | 1528.77 | 100km | LC duplex |
Eigenschappen
Norm: 0°C~70°C (32 aan 158°F)
Industrieel: -40°C~85°C (- 40 aan 185°F)
Toepassing
Verenigbaarheid
Zijn de optische modules van elk van Gigaopto open-bron en kunnen worden gecodeerd om volledig te zijn - compatibel systeem met vele hoogst populaire optische apparaten. Voor dit product (1.25G SFP DWDM 100km) gelieve te verwijzen naar de volgende verenigbaarheidslijst (b.v. C17/1563.86nm). Als u van meer informatie over verenigbaarheid zou houden, gelieve te voelen vrij om ons te contacteren.
Overeenkomstig Compatibel Merk/Artikelnummer | |||
Merk | P/N | Merk | P/N |
GIGAOPTO | Gts-d1712-A0DC | CISCO | Dwdm-SFP-6386 |
HPE | Dwdm-sfp1g-63,86-100 | Jeneverbes | SFP-1g-dw17-100 |
Brokaat | 1g-SFP-zrd-1563,86-100 | HuaWei | Dwdm-sfp1g-63,86-100 |
Extreem | Dwdm-sfp1g-63,86-100 | H3C | Dwdm-sfp1g-63,86-100 |
