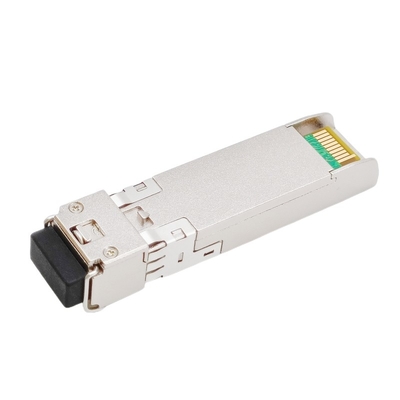

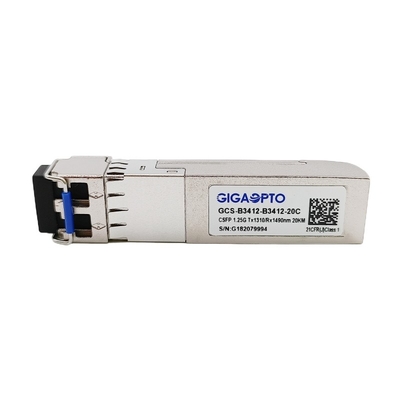

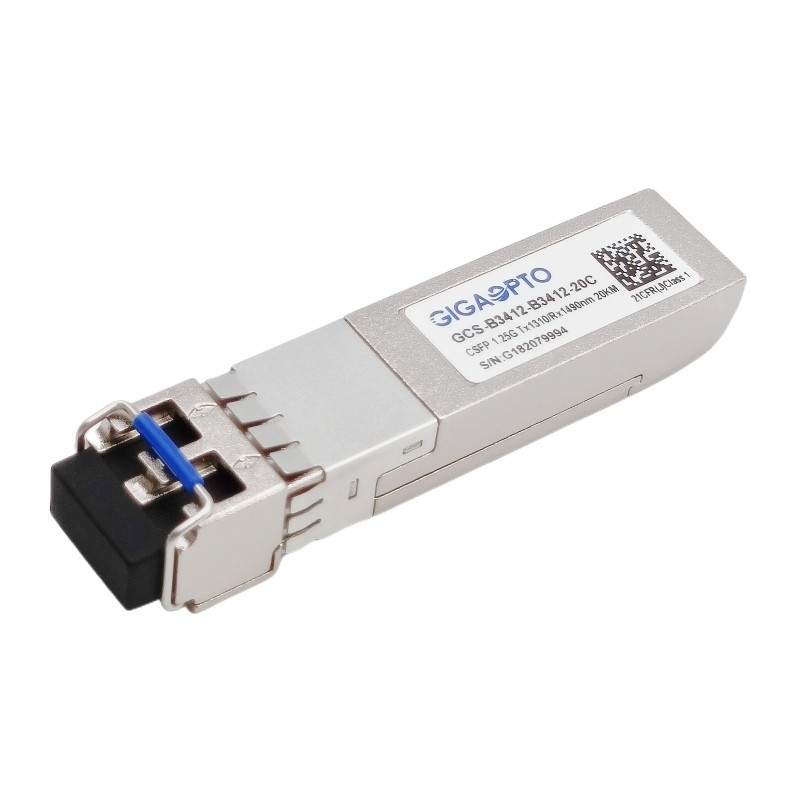

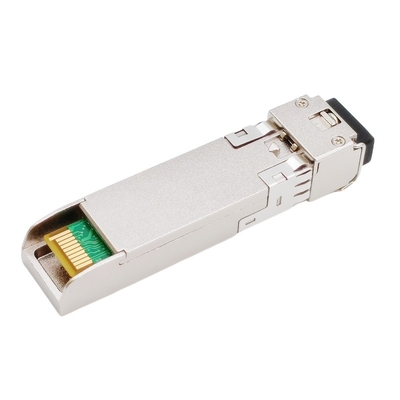

1.25G dubbele BIDI TX1310nm RX1490nm 20km LC DOM compacte van SFP (CSFP)
Beschrijving
Dit 1000Base 2 Zendontvanger van vezel de Tweerichtings compacte SFP is een versie van SFP met dezelfde mechanische vormfactor die twee onafhankelijke tweerichtingskanalen per haven toestaat. Het wordt ontworpen om in hoogte te gebruiken - de toepassingen van het de Vezelkanaal van dichtheidsgigabit Ethernet/1G, die 20km verbindingen voorzien gebruikend de nominale golflengte van TX1310nm/RX1490nm over standaard enige wijzevezel.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende die functies zijn beschikbaar via een I2C-reeksbus in MSA sff-8472 wordt gespecificeerd. De zendersectie gebruikt goed een veelvoudige quantumlaser van 1310nm DFB en is een klasse 1 laser volgzaam volgens Internationale VeiligheidsnormCEI 60825. De ontvangerssectie gebruikt een geïntegreerde 1490nm-detectorvoorversterker (IDP) opgezet in een optische kopbal en een het beperken post-versterker IC.
De CSFP-zendontvanger is volledig volgzaam aan compacte Kleine vorm-Factor Pluggable (CSFP) MSA-optie 2 en sff-8472.
Specificaties
| Productreeks | Vezelcsfp Zendontvanger | Artikelnummer | Gcs-b3412-20C |
| Vormfactor | CSFP | Type | 2x BiDi LX |
| Datasnelheid | 1.25G/1.25G | Steegtelling | 2x (Tx/Rx) |
| Afstand | 20km | Schakelaar | 2x-LC-Simplex |
| TX golflengte | 2x 1310nm | RX golflengte | 2x 1490nm |
| Voedingvoltage | (typisch) +3.3V | Machtsconsumptie | ≤ 1.3W |
| Zendertype/Steeg | Vriespunt | Ontvangerstype/Steeg | SPELD |
| De Macht van de zenderoutput | -9 ~ -3dBm | Ontvangersgevoeligheid | < -22dBm=""> |
| Uitstervenverhouding | > 9dB | Inputoverbelasting | > -3dBm |
| Machtsbegroting (dB) | 13dB | Digitale Kenmerkend | Steun |
| Milieu | Het werken: 0 aan 70°C | Garantie | van 3 jaar |
| Opslag: -40°C aan 85°C | Eenheidsgewicht | 25gram | |
| Naleving | 1000Base BX20 IEEE802.3ah, Ce, Klasse 1 FDA en iec60825-1 Volgzame Laserveiligheid, optie 2, IEEE 802.3z, RoHS, sff-8472 van CSFP MSA | ||
Eigenschappen
Toepassing
Elektro en Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
| Machtsconsumptie | 1.32 | W | ||||
| Leveringsstroom | Icc | 400 | mA | |||
| Zender | ||||||
| Single-ended Tolerantie van het Inputvoltage | -0.3 | 4.0 | V | |||
| De differentiële Schommeling van het Inputvoltage | Vin, pp | 200 | 2400 | mVpp | ||
| Differentiële Inputimpedantie | Zin | 90 | 100 | 110 | Ohm | |
| Breng onbruikbaar maken beweren Tijd over | 5 | ons | ||||
| Breng onbruikbaar maken Voltage over | Vdis | Vcc-1,3 | Vcc | V | ||
| Breng toelaten Voltage over | Ven | V--0,3 | 0,8 | V | ||
| Ontvanger | ||||||
| De differentiële Schommeling van het Outputvoltage | Vout, pp | 500 | 900 | mVpp | ||
| Differentiële Outputimpedantie | Zout | 90 | 100 | 110 | Ohm | |
| De stijgings/daling tijd van de gegevensoutput | Tr/Tf | 100 | ps |
20% aan 80% |
||
| LOS beweert Voltage | VlosH | Vcc-1,3 | Vcc | V | ||
| LOS DE-beweert Voltage | VlosL | V--0,3 | 0,8 | V | ||
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
| Zender | ||||||
| Centrumgolflengte | λC | 1260 | 1310 | 1360 | NM | |
| Spectrumbandbreedte (RMS) | σ | 3.5 | NM | |||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | |||
| Gemiddelde Optische Macht | PAVG | -9 | -3 | dBm | 1 | |
| Optische Uitstervenverhouding | ER | 9 | dB | |||
| Zender VAN Outputmacht | POff | -45 | dBm | |||
| Het Masker van het zenderoog | Volgzaam met 802.3z (klasse 1 laserveiligheid) | 2 | ||||
| Ontvanger | ||||||
| Centrumgolflengte | λC | 1470 | 1490 | 1510 | NM | |
| Ontvangersgevoeligheid (Gemiddelde Macht) | Sen. | -20 | dBm | 3 | ||
| De Macht van de inputverzadiging (overbelasting) | Psat | -3 | dBm | |||
| LOS beweert | LOSA | -36 | dB | 4 | ||
| LOS DE-beweert | LOSD | -21 | dBm | 4 | ||
| LOS Hysterese | LOSH | 0,5 | 2 | 6 | dBm | |
Nota's:
1. Maatregel bij 2^7-1 patroon van NRZ PRBS
2. Het maskerdefinitie van het zenderoog.
3. Gemeten met lichtbron 1310nm, ER=9dB; BER =<10>
Pin Assignment en Pin Description
Diagram van van het de schakelaarblok van de gastheerraad de speldaantallen en namen
| SPELD | Naam | Naam/Beschrijving | Nota's |
| 1 | V | Zendergrond | De V kan intern binnen de SFP-module worden verbonden |
|
2 |
TX FOUT |
Zenderfout. |
TX de fout is een open collector/afvoerkanaaloutput, die met een weerstand van 4.7K- 10K op de gastheerraad zou moeten worden uitgetrokken. Nota 1 voor meer informatie |
| 3 | TX1_Disable | De zender maakt van CH A onbruikbaar | Het modulekanaal A maakt functie onbruikbaar |
|
4 |
MOD_DEF2 |
Twee-draden interfacegegevens |
interface van 2 draad de periodieke identiteitskaart, SDA |
| 5 | MOD_DEF1 | Twee-draden interfaceklok | interface van 2 draad de periodieke identiteitskaart, SCL |
| 6 | TD2- | Omgekeerd breng Gegevensinvoer van CH B over | Dit zijn de differentiële zender zetten. Zij zijn AC-Gekoppelde, differentiële lijnen met differentiële beëindiging 100 binnen de module. De AC koppeling wordt gedaan binnen de module en niet op de gastheerraad zo vereist |
|
7 |
TD2+ |
Breng Gegevensinvoer van CH B over |
|
|
8 |
LOS1 |
Verlies van Signaal van CH A |
Verlies van Signaal ontdekte functie. Nota 2 voor meer informatie. |
| 9 | RD2+ | Ontvangen Gegevensoutput van CH B | Dit zijn de differentiële ontvangersoutput. Zij zijn AC gekoppeld 100 differentiële lijnen die met 100 (verschil) bij de gebruiker SERDES zouden moeten worden geëindigd. De AC koppeling wordt gedaan binnen de module en niet op de gastheerraad zo vereist. |
|
10 |
RD2- |
Omgekeerde Ontvangen Gegevensoutput van CH B |
|
|
11 |
V |
Zendontvangergrond |
De V kan intern binnen de SFP-module worden verbonden. |
|
12 |
RD1- |
Omgekeerde Ontvangen Gegevensoutput van CH A | Dit zijn de differentiële ontvangersoutput. Zij zijn AC gekoppeld 100 differentiële lijnen die met 100 (verschil) bij de gebruiker SERDES zouden moeten worden geëindigd. De AC koppeling wordt gedaan binnen de module en niet op de gastheerraad zo vereist. |
|
13 |
RD1+ |
Ontvangen Gegevensoutput van CH A |
|
|
14 |
LOS2 |
Verlies van Signaal van CH B |
Verlies van Signaal ontdekte functie. Nota 2 voor meer informatie. |
| 15 | VCCR | Ontvangersmacht | 3.3V± 5%. Nota 3 voor meer informatie |
|
16 |
VCCT |
Zendermacht |
3.3V± 5%. Nota 3 voor meer informatie |
| 17 | TX2_Disable | De zender maakt van CH B onbruikbaar | Het modulekanaal B maakt functie onbruikbaar |
|
18 |
TD1+ |
Breng Gegevensinvoer van CH A over |
Dit zijn de differentiële zender zetten. Zij zijn AC-Gekoppelde differentiële lijnen met differentiële beëindiging 100 binnen de module. De AC koppeling wordt gedaan binnen de module en niet op de gastheerraad zo vereist |
|
19 |
TD1- |
Omgekeerd breng Gegevensinvoer van CH A over | |
|
20 |
V |
Zendontvangergrond |
De V kan intern binnen de SFP-module worden verbonden. |
Nota's:
1. Wanneer hoog, wijst de output op een laserfout van één of andere soort of in Kanaal A of Channel B. De Gastheer zal Kanaal A/B voor details lezen: TX verschuif van kanaal A als beetje 2 binnen wordt geplaatst [A2H: 110]; TX fout van kanaal B als beetje 2 binnen wordt geplaatst [B2H: 110]. Laag wijst op normale bedrijfsvoering. In de lage staat, zal de output worden getrokken aan < 0="">
2. Wanneer wijst op de hoogte, deze output de ontvangen optische macht onder de ontvangersgevoeligheid is in het slechtste geval (zoals bepaald door de norm in gebruik). Laag wijst op normale bedrijfsvoering. In de lage staat, zal de output worden getrokken aan < 0="">
Mechanische Afmetingen
De afmetingen zijn in millimeter. Alle afmetingen zijn ±0.1mm tenzij anders gespecificeerd. (Eenheid: mm)
