Productdetails:
|
| Type: | 2-vezel 1G CSFP | Datasnelheid (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| TX golflengte: | 2 x 1310nm | RX golflengte: | 2 x 1550nm |
| Component: | DFB+PIN | Afstand: | 40km |
| Temperatuur: | Commercieel | Sleutelwoorden: | de Vezelzendontvanger van 1.244G CSFP |
| Markeren: | 1000BASE CSFP,TX1550 CSFP,Dubbele BIDI-Zendontvanger |
||

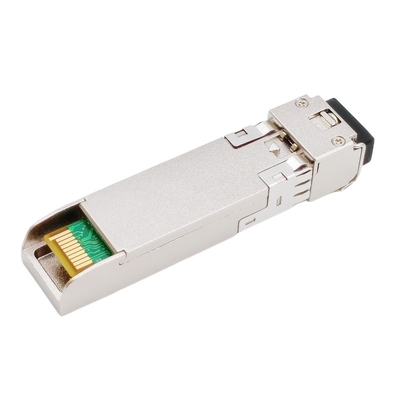

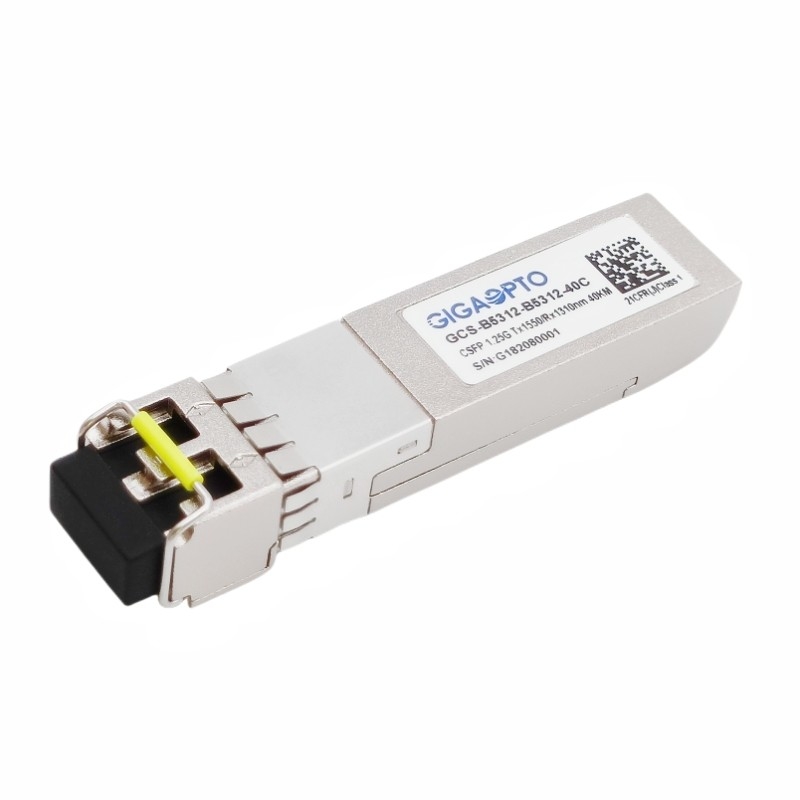

DUBBELE BIDI 40KM TX1550 RX1310 SM DE ZENDONTVANGERlc DOM VAN 1000BASE CSFP
Beschrijving
Deze Zendontvanger van gcs-b5312-40C CSFP is hoge prestaties en het hoge stabiliteitsproduct werken in standaardtemperatuur, verstrekt 2-kanaal 1000Base-BX productie tot 40km over single-mode vezel (SMF) gebruikend een nominale golflengte van 1550nmTx/1310nmRx via een LC-schakelaar.
Voor elk Kanaal, bestaat de zendontvanger uit drie secties: een de laserzender van 1550nm DFB, een 1310nm-SPELDfotodiode met een trans-impedantievoorversterker (TIA) wordt geïntegreerd en MCU-controleeenheid die. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
De zendontvangers zijn compatibel met de Compacte Multi-Source Overeenkomst van SFP (MSA) en te verwijzen de verdere informatie SFF-8472.For, gelieve naar SFP MSA
Specificaties
| Productreeks | De dubbele Zendontvanger van 1000Base CSFP | P/N | Gcs-b5312-40C |
| Pakket | Compact SFP | Type | 2 vezel BIDI |
| Datasnelheid (Gbps) | 1.244G/1.244G | Steegtelling | 2x (Tx/Rx) |
| Bereik | 40km | Schakelaar | LC/UPC duplex |
| TX golflengte | 2x 1550nm | RX golflengte | 2x 1310nm |
| Machtsvoltage | (typisch) +3.3V | Machtsconsumptie | ≤ 1.3W |
| TX type | DFB | RX type | SPELD |
| TX outputmacht | -5 ~ 0dBm | RX gevoeligheid | < -25dBm=""> |
| Uitstervenverhouding | > 9dB | Verzadiging | > 0dBm |
| Macht-begroting (dB) | 20dB | DDM | Bouwstijl-in |
| Milieu | Het werken: norm 0 aan 70°C | Garantie | 36-maand |
| Opslag: -40°C aan 85°C | MTBF | 1,000,000Hours | |
| Protocollen | 1000BASE Ethernet, Volgzaam MSA, sff-8472 | ||
Eigenschappen
Toepassing
Optische en Elektrokenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1530 | 1550 | 1570 | NM | |||
| Spectrale Breedte (- 20dB) | σ | 1 | NM | |||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | |||||
| Gemiddelde Outputmacht | Steenbolk | -5 | 0 | dBm | 1 | |||
| Uitstervenverhouding | ER | 9 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,26 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1290 | 1310 | 1330 | NM | |||
| Ontvangersgevoeligheid | -25 | dBm | 3 | |||||
| Ontvangersoverbelasting | 0 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -27 | dBm | |||||
| LOS beweert | LOSA | -40 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
Nota's:
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @1244Mbps, BER ≤1×10-12 van PRBS 223-1.
4. Intern AC-Gekoppeld.
