Productdetails:
|
| Type: | 2.5Gbps compacte SFP-Zendontvanger | Bitrate (Gbps): | 2.5Gbps/2.5Gbps |
|---|---|---|---|
| TX golflengte: | 2 x 1550nm | RX golflengte: | 2 x 1310nm |
| Laser/Fotodiode: | DFB+PIN | Afstand: | 20km |
| DOM: | Gesteund | Sleutelwoorden: | 2.5G compact SFP 20km |
| Markeren: | 2.5Gbps compact SFP,Dubbele BIDI Compact SFP,tx 1310nm rx 1550nm |
||

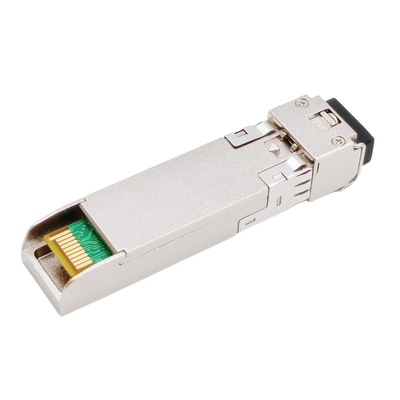

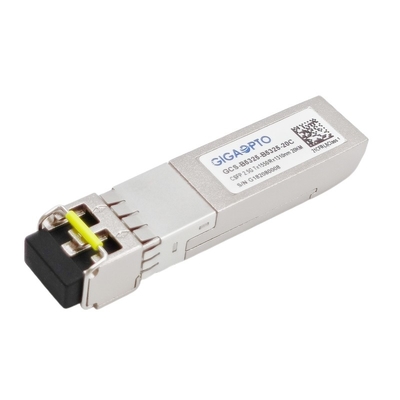

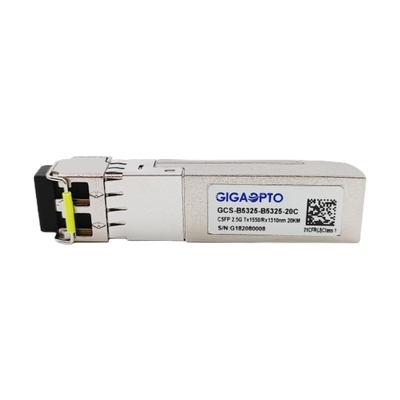

de Dubbele BIDI Zendontvanger TX1550nm RX1310nm LC 20km DOM van 2.5Gbps CSFP
Beschrijving
Gcs-b5325-20C is een compacte kleine vorm-factor pluggable CSFP-zendontvanger specifiek wordt ontworpen want de hoge prestaties twee tweerichtingsverbindingen op een duplex single-mode vezel integreerden.
Het is met twee 1.25Gbps BOSA in een SFP-pakket, voor elke steeg, komt het met een zender van de hoogste kwaliteits1550nm DFB laser voor en een hoogst gevoelige 1310nm-SPELDfotodiode, een maximumtransmissie kan tot 20km over enige wijzevezel bereiken.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C-interface zoals die in MSA sff-8472 worden gespecificeerd.
De zendontvanger is volledig - compatibel systeem met de Compacte Multi-Source Overeenkomst van SFP (MSA) en gediplomeerde CE/RoHS.
Specificaties
| Productcategorie | 2.5G compact SFP | P/N | Gcs-b5325-20C |
| Verpakking | CSFP | Type | 2 BOSA in één SFP-haven |
| Gegeven-snelheid (CH1/CH2)) | 2.488G/2.488G | Steegtelling | 2x (Tx/Rx) |
| Verbindingslengte | 20km | Interface | Dubbele LC |
| TX centrumgolflengte | 2x 1310nm | RX centrumgolflengte | 2x 1550nm |
| Voedingvoltage | (typisch) +3.3V | Machtsconsumptie | ≤ 1.8W |
| LD-Type | DFB-laser | PD Type | PIN Photodiode |
| Zendermacht | -5 ~ 0dBm | Ontvangersgevoeligheid | < -19dBm=""> |
| Uitstervenverhouding | > 8.2dB | Overbelasting | > 0dBm |
| Machtsbegroting (dB) | 14dB | DOM/DDM | steun |
| Milieu | Het werken: 0 aan 70°C | Garantie | 36-maand |
| Opslag: -40°C aan 85°C | Gewicht | 30gram | |
| Naleving | Gigabit Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Elektro en Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1530 | 1550 | 1570 | NM | |||
| Spectrale Breedte (- 20dB) | σ | 1 | NM | |||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | |||||
| Gemiddelde Outputmacht | Steenbolk | -5 | 0 | dBm | 1 | |||
| Uitstervenverhouding | ER | 8.2 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,16 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1290 | 1330 | NM | ||||
| Ontvangersgevoeligheid | -19 | dBm | 3 | |||||
| Ontvangersoverbelasting | 0 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -19 | dBm | |||||
| LOS beweert | LOSA | -30 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @2488Mbps, BER ≤1×10-12 van PRBS 223-1.
4. Intern AC-Gekoppeld.
Digitale Kenmerkende Geheugentoewijzing
De zendontvangers verstrekken periodieke identiteitskaart-geheugeninhoud en kenmerkende informatie over de huidige exploitatievoorwaarden door de periodieke interface met 2 draden (SCL, SDA).
De kenmerkende informatie met interne kaliberbepaling of externe kaliberbepaling iedereen, met inbegrip van ontvangen macht controle wordt uitgevoerd, bracht macht controle, bias huidige controle over, leveringsvoltage controle en temperatuur controle.
Het digitale kenmerkende geheugentoewijzing-specifieke gegevensveld bepaalt als volgende. A0h/A2h voor Channel1 B0h/B2h voor Channel2
