Productdetails:
|
| Type: | de Zendontvanger van 2.5Gbps CSFP | Bitrate (Gbps): | Dubbele 2.5Gbps |
|---|---|---|---|
| TX golflengte: | 2 x 1310nm | RX golflengte: | 2 x 1550nm |
| Component: | DFB+PIN | Bereik: | 20km |
| DOM: | Gesteund | ||
| Markeren: | De Optische Zendontvanger van CSFP BIDI,20km BIDI Optische Zendontvanger,Dubbele 2.5G CSFP |
||

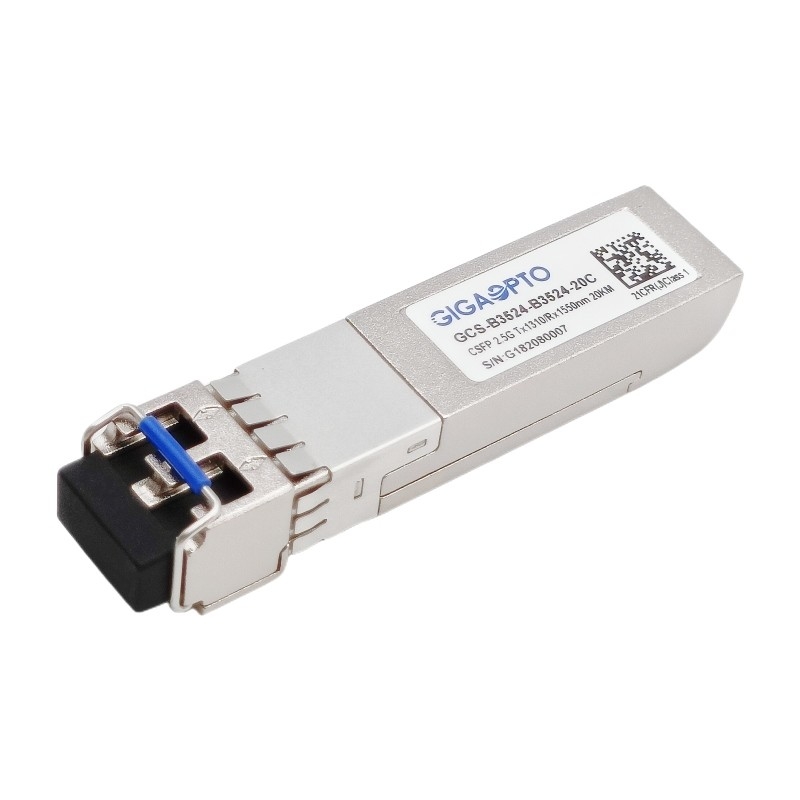

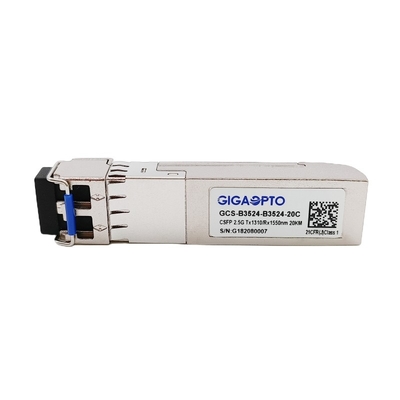

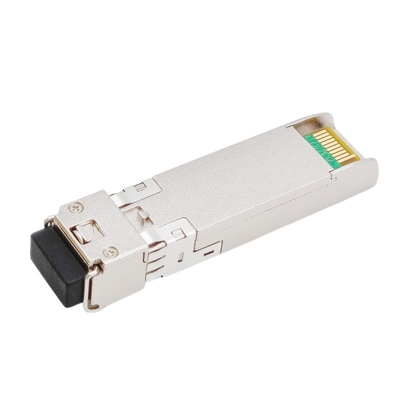

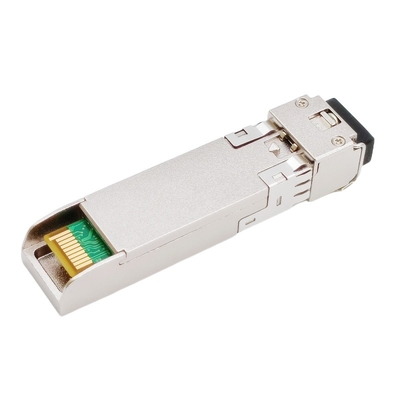

Dubbele Vezel2.5gbps CSFP BIDI Zendontvanger TX1310 RX1550 LC 20km DOM
Beschrijving
Gcs-b3524-20C is compatibel met Compacte Pluggable (CSFP) Multi-Source de Overeenkomsten (MSA) optie 2 Kleine van de Vormfactor, die toestaat twee afzonderlijke Gigabit Ethernet-verbindingen, elk te vestigen die meer dan één Single-Mode Vezel (SMF) in werking stelt optische kabel, die 2.5Gbps-productie met een maximum transmissie van 20km met LC-interface steunt.
Voor elke afzonderlijke gegevenssteeg gebruikt deze zendontvangereenheid een zender van de hoogste kwaliteitsdfb Laser met het werken bij nominale golflengte 1310nm en een ontvanger van 1550nm PIN Photodiode. Al module stelt klasse 1 laser tevredenveiligheidsvoorschriften.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C-interface zoals die in MSA sff-8472 worden gespecificeerd.
Specificaties
| Productcategorie | Compacte SFP-Zendontvanger | P/N | Gcs-b3524-20C |
| Pakket | CSFP | Type | Dubbel-steeg BIDI |
| Gegeven-snelheid (Gbps) | 2.488G/2.488G | Steegtelling | 2x (Tx/Rx) |
| Verbindingslengte | 20km | Interface | Dubbele LC |
| TX centrumgolflengte | 2x 1310nm | RX centrumgolflengte | 2x 1550nm |
| Voedingvoltage | (typisch) +3.3V | Machtsconsumptie | ≤ 1.8W |
| LD-Type | DFB-laser | PD Type | PIN Photodiode |
| Zendermacht | -5 ~ 0dBm | Ontvangersgevoeligheid | < -19dBm=""> |
| Uitstervenverhouding | > 8.2dB | Ontvangersoverbelasting | > 0dBm |
| Machtsbegroting (dB) | 14dB | DOM/DDM | steun |
| Milieu | Het werken: 0 aan 70°C | Garantie | 36-maand |
| Opslag: -40°C aan 85°C | Gewicht | 30gram | |
| Naleving | Gigabit Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Elektro en Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1260 | 1310 | 1360 | NM | |||
| Spectrale Breedte (- 20dB) | σ | 1 | NM | |||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | |||||
| Gemiddelde Outputmacht | Steenbolk | -5 | 0 | dBm | 1 | |||
| Uitstervenverhouding | ER | 8.2 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,16 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1530 | 1570 | NM | ||||
| Ontvangersgevoeligheid | -19 | dBm | 3 | |||||
| Ontvangersoverbelasting | 0 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -19 | dBm | |||||
| LOS beweert | LOSA | -30 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @2488Mbps, BER ≤1×10-12 van PRBS 223-1.
4. Intern AC-Gekoppeld.
