Productdetails:
|
| Type: | 2 vezel2.488gbps CSFP Zendontvanger | Datasnelheid (Gbps): | Dubbele 2.488Gbps |
|---|---|---|---|
| TX golflengte: | 2 x 1490nm | RX golflengte: | 2 x 1310nm |
| Component: | DFB+PIN | Transmissie: | 20km |
| DDM: | Gesteund | Sleutelwoorden: | Zendontvanger 20km van 2.488G CSFP |
| Markeren: | 2.488Gbps CSFP,2 vezelcsfp Zendontvanger,20km CSFP Optische Zendontvanger |
||

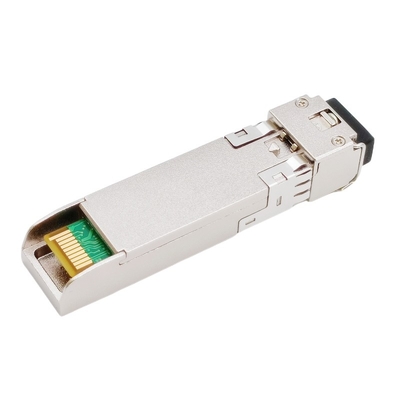

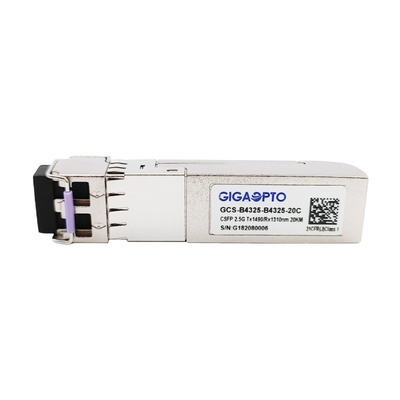

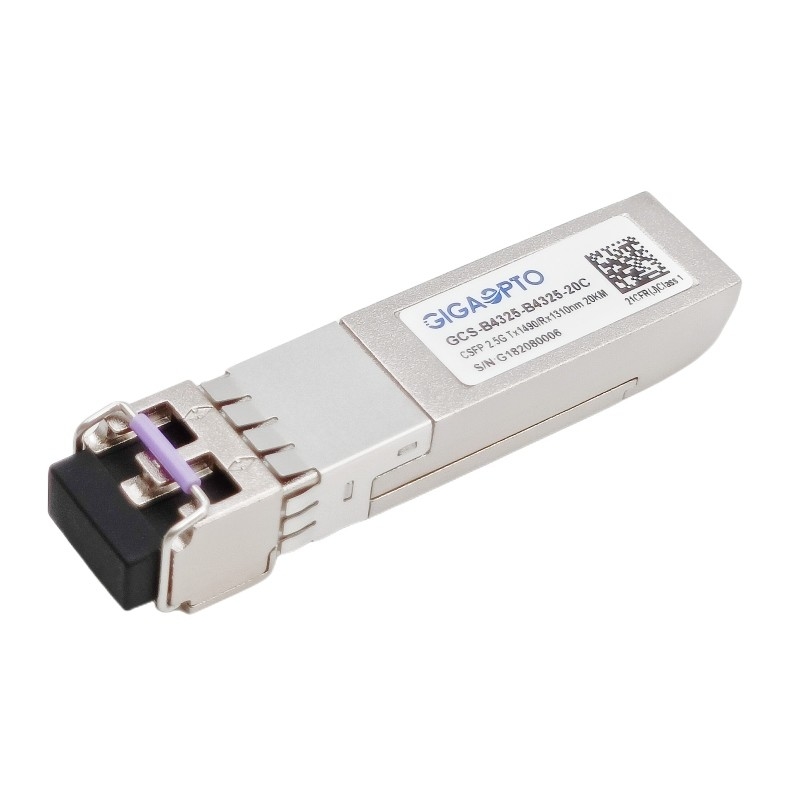

2.488Gbps de compacte Zendontvanger 1490nm TX 1310 NM RX 20km van bi-Di SFP
Beschrijving
De zendontvanger gcs-b4325-20C is hoge prestaties, rendabele module waar beide havens tweerichtings zijn, steunt elke haven 2448Mbps-productie en 20km transmissieafstand met SMF.
De twee onafhankelijke eenheid van de kanaalzendontvanger bestaat uit drie secties: een hoogte - de zender van de kwaliteits1490nm DFB laser, een hoge betrouwbare die 1310nm-SPELDfotodiode met een trans-impedantievoorversterker (TIA) wordt geïntegreerd en MCU-controleeenheid. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C-interface zoals die in MSA sff-8472 worden gespecificeerd.
De zendontvanger is volledig - compatibel systeem met de Compacte Multi-Source Overeenkomst van SFP (MSA).
Specificaties
| Productcategorie | 2 vezelcsfp Zendontvanger | P/N | Gcs-b4325-20C |
| Vormfactor | CSFP | Technologie | Dubbel-steeg BIDI |
| Beetje-snelheid (Gbps) | 2.488G/2.488G | Steegtelling | 2x (Tx/Rx) |
| Kabeltransmissie | 20km | Interface | Dubbele LC UPC |
| TX centrumgolflengte | 2x 1310nm | RX centrumgolflengte | 2x 1490nm |
| Voedingvoltage | (typisch) +3.3V | Machtsdissipatie | ≤ 1.8W |
| Zendertype | DFB-laser | Ontvangerstype | SPELD |
| Zendermacht | -5 ~ 0dBm | Ontvangersgevoeligheid | < -19dBm=""> |
| Uitstervenverhouding | > 9dB | Ontvangersoverbelasting | > 0dBm |
| Optische Begroting (dB) | 14dB | Digitale Kenmerkend | Bouwstijl-in |
| Milieu | Het werken: 0 aan 70°C | Garantie | 36-maand |
| Opslag: -40°C aan 85°C | MTBF | 1,000,000Hours | |
| Naleving | Gigabit Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Elektro en Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1470 | 1490 | 1510 | NM | |||
| Spectrale Breedte (- 20dB) | σ | 1 | NM | |||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | |||||
| Gemiddelde Outputmacht | Steenbolk | -5 | 0 | dBm | 1 | |||
| Uitstervenverhouding | ER | 9 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,16 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1290 | 1330 | NM | ||||
| Ontvangersgevoeligheid | -19 | dBm | 3 | |||||
| Ontvangersoverbelasting | 0 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -19 | dBm | |||||
| LOS beweert | LOSA | -30 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @2488Mbps, BER ≤1×10-12 van PRBS 223-1.
4. Intern AC-Gekoppeld.
