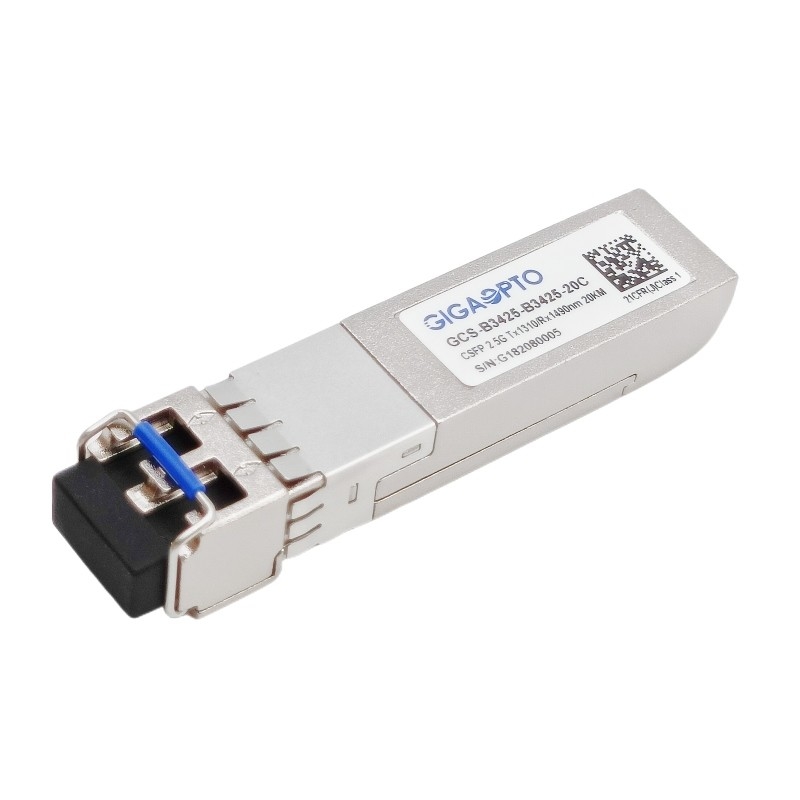

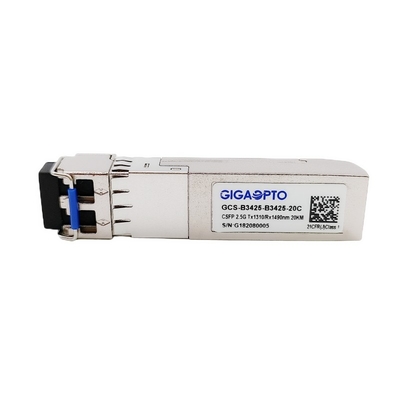

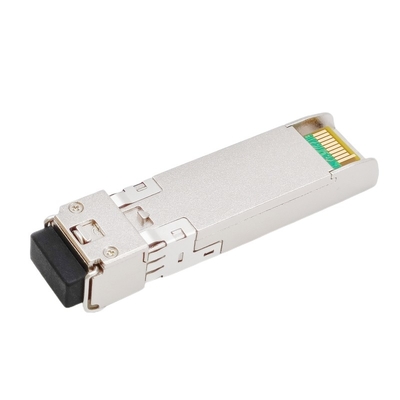

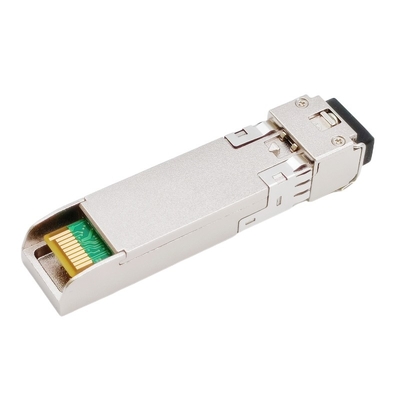

Dubbele BIDI 20km TX1310 RX1490 de Zendontvangerlc DOM van 2.5Gbps CSFP
Beschrijving
Gcs-b3425-20C is compatibel met de Compacte Kleine Vormfactor verstrekt Pluggable (CSFP) Multi-Source Overeenkomsten (MSA) optie 2, 2.488Gbps en 20km transmissie over single-mode vezel (SMF) gebruikend een golflengte van 1310nmTx/1490nmRx via een LC-schakelaar. Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C-interface zoals die in MSA sff-8472 worden gespecificeerd.
De zendontvanger bestaat uit 2 kanaliseert tweerichtings optische zendontvangereenheid met vijf secties: de LD-bestuurder, de het beperken versterker, de digitale kenmerkende monitor, type van laser (de DFB-laser) en de SPELDfotodetector.
De optische output kan door een TTL-logica worden onbruikbaar gemaakt de input op hoog niveau van Tx onbruikbaar maakt, en het systeem kan ook de module via I2C onbruikbaar maken. De Txfout wordt verstrekt om op die degradatie van de laser te wijzen. Het verlies van signaal (LOS) wordt output verstrekt om op het verlies van een input optisch signaal van ontvanger of op de verbindingsstatus met partner te wijzen. Het systeem kan de LOS (of Verbindings) /Disable/Fault informatie via I2C-registertoegang ook worden. Conventioneel SFP zal wanneer gestopt in a.c. - SFP-contactdoos, tegelijkertijd geen schade aan c-SFP en gastheerraad functioneren als de module c-SFP in een conventionele SFP-contactdoos gestopt is
Specificaties
| Productcategorie | de Zendontvanger van 2.5G CSFP | P/N | Gcs-b3425-20C |
| Pakkettype | CSFP | Type | Dubbele Vezel BIDI |
| Bitrate (Gbps) | 2.488G/2.488G | Steegtelling | 2x (Tx/Rx) |
| Max Cable Length | 20km | Schakelaar | Dubbele LC |
| TX golflengte | 2x 1310nm | RX golflengte | 2x 1490nm |
| Voedingvoltage | (typisch) +3.3V | Machtsdissipatie | ≤ 1.8W |
| TX type | DFB | RX type | SPELD |
| TX outputmacht | -5 ~ 0dBm | RX gevoeligheid | < -19dBm=""> |
| Uitstervenverhouding | > 9dB | Verzadiging | > 0dBm |
| Optisch-begroting (dB) | 14dB | Digitale Kenmerkend | Bouwstijl-in |
| Milieu | Het werken: 0 aan 70°C | Garantie | 36-maand |
| Opslag: -40°C aan 85°C | MTBF | 1,000,000Hours | |
| Naleving | Gigabit Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Elektro en Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1260 | 1310 | 1360 | NM | |||
| Spectrale Breedte (- 20dB) | σ | 1 | NM | |||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | |||||
| Gemiddelde Outputmacht | Steenbolk | -5 | 0 | dBm | 1 | |||
| Uitstervenverhouding | ER | 9 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,16 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1470 | 1510 | NM | ||||
| Ontvangersgevoeligheid | -19 | dBm | 3 | |||||
| Ontvangersoverbelasting | 0 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -19 | dBm | |||||
| LOS beweert | LOSA | -30 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @2488Mbps, BER ≤1×10-12 van PRBS 223-1.
4. Intern AC-Gekoppeld.
