Productdetails:
|
| Type: | Dubbele EX CSFP | Bitrate: | Dubbele 1.244Gbps |
|---|---|---|---|
| TX golflengte: | 2 x 1310nm | RX golflengte: | 2 x 1490nm |
| Laser: | DFB | Transmissie: | 40km |
| Temperatuur: | norm 0 aan 70°C | Sleutelwoorden: | de Zendontvanger van 1.244G CSFP BIDI |
| Markeren: | Dubbel - kanaal CSFP,1.244G CSFP,40km BIDI Zendontvangermodule |
||

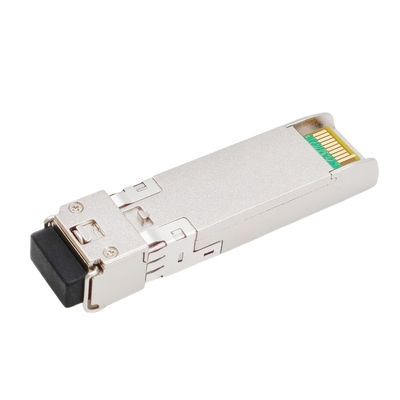

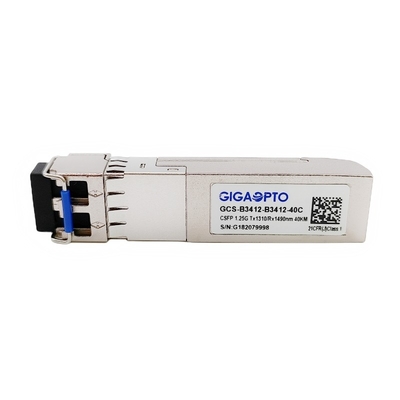

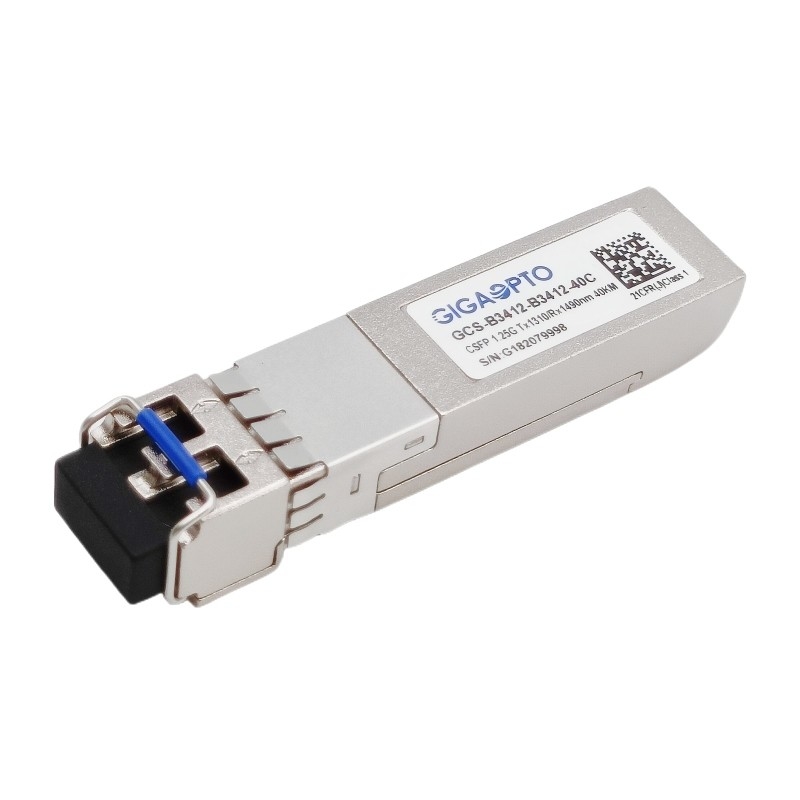

1.244G dubbel - de Module TX1310nm RX1490nm SMF 40km van de kanaalbidi CSFP Zendontvanger
Beschrijving
Dit gcs-b3412-40C is zendontvanger een van CSFP (Compact SFP) waar beide havens tweerichtings zijn, d.w.z. verstrekkend
dubbele capaciteit in vergelijking tot normale BiDi-zendontvangers waar één haven niet wordt gebruikt. Dit vereist dat de de steuncsfp zendontvangers van het gastheermateriaal.
Het steunt 1244Mbps-productie en 40km transmissieafstand met SMF. Voor elke haven, bestaat de zendontvangereenheid uit drie secties: een DFB-laserzender, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid die. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Specificaties
| Productreeks | de Zendontvanger van 1G CSFP | P/N | Gcs-b3412-40C |
| Verpakking | CSFP | Type | dubbele EX BiDi |
| Bitrate (Gbps) | 2x 1.244G | Steegtelling | 2x (Tx/Rx) |
| Kabellengte | 40km | Schakelaar | LC/UPC duplex |
| TX golflengte | 2x 1310nm | RX golflengte | 2x 1490nm |
| Machtsvoltage | (typisch) +3.3V | Machtsconsumptie | ≤ 1.3W |
| Zenderdeel | DFB | Ontvangersdeel | SPELD |
| Zendermacht | -5 ~ 0dBm | RX gevoeligheid | < -25dBm=""> |
| Uitstervenverhouding | > 9dB | Overbelasting | > 0dBm |
| Optisch-begroting (dB) | 20dB | DOM/DDM | Steun |
| Temperatuur | Het werken: Commerciële 0 aan 70°C | Garantie | 36-maand |
| Opslag: -40°C aan 85°C | Gewicht | 25gram | |
| Naleving | Gigabit Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Optische en Elektrokenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1290 | 1310 | 1330 | NM | |||
| Spectrale Breedte (- 20dB) | σ | 1 | NM | |||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | |||||
| Gemiddelde Outputmacht | Steenbolk | -5 | 0 | dBm | 1 | |||
| Uitstervenverhouding | ER | 9 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,26 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1470 | 1490 | 1510 | NM | |||
| Ontvangersgevoeligheid | -25 | dBm | 3 | |||||
| Ontvangersoverbelasting | 0 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -27 | dBm | |||||
| LOS beweert | LOSA | -40 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @1244Mbps, BER ≤1×10-12 van PRBS 223-1.
4. Intern AC-Gekoppeld.
Pakketoverzicht
De afmetingen zijn in millimeter. Alle afmetingen zijn ±0.1mm tenzij anders gespecificeerd. (Eenheid: mm)
