Productdetails:
|
| Type: | Dubbele 1000Base-BX CSFP eLX | Bitrate: | Dubbele 1.25Gbps |
|---|---|---|---|
| TX golflengte: | 2 x 1550nm | RX golflengte: | 2 x 1310nm |
| LD/PD: | DFB+PIN | Transmissie: | 20km |
| Media: | Enige wijzevezel | Hoogtepunt: | Optische de Zendontvangermodule van CSFP |
| Markeren: | CSFP-Zendontvanger,CSFP 20km,sfp module enige vezel |
||

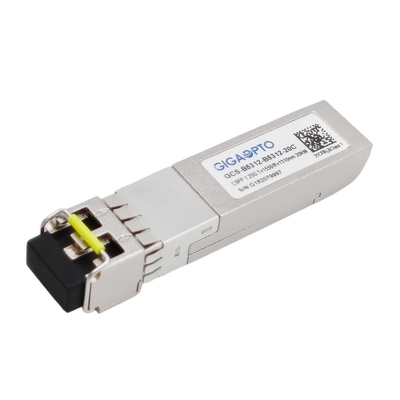

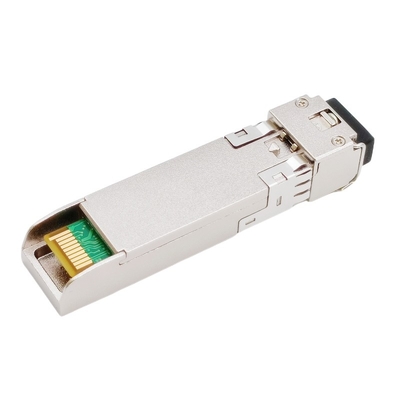

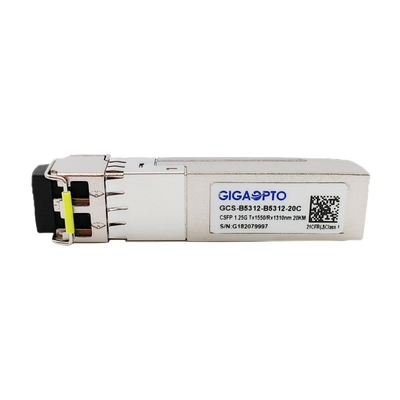

1.25Gbps de compacte Zendontvanger van bi-Di SFP, 20km Bereik 1550nm TX 1310 NM RX
Beschrijving
Deze zendontvanger van gcs-b5312-20C CSFP is een ultra-low macht (machtsconsumptie < 1="">
De zendontvanger van CSFP BIDI LX20 is met twee onafhankelijke datacommunicatiekanalen, voor elk afzonderlijk kanaal gebruikt deze zendontvanger een hoogst betrouwbare de Laserzender van 1550nm DFB en een ontvanger van 1310nm PIN Photodiode, al module stelt klasse 1 laser tevredenveiligheidsvoorschriften.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende die functies zijn beschikbaar via een I2C-interface in SFP MSA sff-8472 wordt gespecificeerd.
Deze Zendontvanger van CSFP eLX is volledig volgzaam aan compacte Kleine vorm-Factor Pluggable (CSFP) MSA-optie verklaarde 2 en CE/RoHS.
Specificaties
| Productreeks | 1.25G CSFP | P/N | Gcs-b5312-20C |
| Verpakking | CSFP | Type | dubbele BiDi eLX |
| Bitrate (Gbps) | 2x 1.25G | Steegtelling | 2x Tx/2x Rx |
| Verbindingsbereik | 20km | Interface | duplexlc/upc |
| TX (Typische) golflengte | 2x 1550nm | RX (Typische) golflengte | 2x 1310nm |
| Voedingvoltage | (typisch) +3.3V | Machtsdissipatie | ≤ 1.2W |
| Zendercomponent | DFB | Ontvangerscomponent | SPELD |
| Zendermacht | -9 ~ -3dBm | RX gevoeligheid | < -22dBm=""> |
| Uitstervenverhouding | > 9dB | RX verzadiging | > -3dBm |
| Macht-begroting (dB) | 13dB | DOM | Steun |
| Milieu | Het werken: norm 0 aan 70°C | Garantie | 3 jaar |
| Opslag: -40°C aan 85°C | Gewicht | 25gram | |
| Protocollen | Gigabit Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Optische en Elektrokenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1480 | 1550 | 1580 | NM | |||
| Spectrale Breedte (- 20dB) | σ | 1 | NM | |||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | |||||
| Gemiddelde Outputmacht | Steenbolk | -9 | -3 | dBm | 1 | |||
| Uitstervenverhouding | ER | 9 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,26 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1290 | 1330 | NM | ||||
| Ontvangersgevoeligheid | -23 | dBm | 3 | |||||
| Ontvangersoverbelasting | -3 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -23 | dBm | |||||
| LOS beweert | LOSA | -35 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
Nota's:
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @1250Mbps, BER ≤1×10-12 van PRBS 27-1.
4. Intern AC-Gekoppeld.
