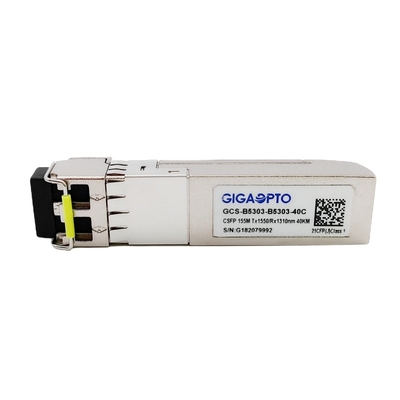

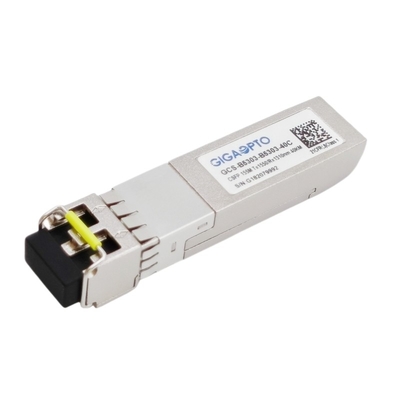

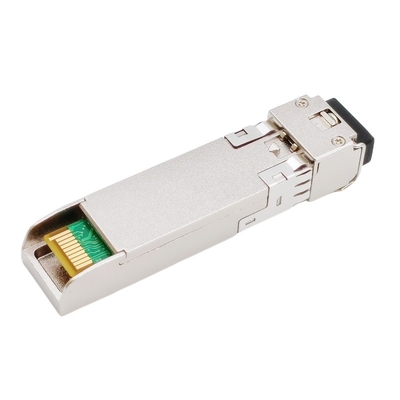

Dubbele BIDI 40km TX1550nm RX1310nm SM de Zendontvangerlc DOM van 100BASE BX CSFP

Dubbele BIDI 40km TX1550nm RX1310nm SM de Zendontvangerlc DOM van 100BASE BX CSFP
Dubbele BIDI 40km TX1550nm RX1310nm SM de Zendontvangerlc DOM van 100BASE BX CSFP Dubbele BIDI 40km TX1550nm RX1310nm SM de Zendontvangerlc DOM van 100BASE BX CSFP Dubbele BIDI 40km TX1550nm RX1310nm SM de Zendontvangerlc DOM van 100BASE BX CSFP Dubbele BIDI 40km TX1550nm RX1310nm SM de Zendontvangerlc DOM van 100BASE BX CSFP

Grote Afbeelding :  Dubbele BIDI 40km TX1550nm RX1310nm SM de Zendontvangerlc DOM van 100BASE BX CSFP

Productdetails:
Plaats van herkomst: CHINA
Merknaam: Gigaopto
Certificering: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
Modelnummer: Gcs-b5303-40C
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: negotiable
Verpakking Details: Statische zak, Plastic zak, Kleinhandelsdoos of door vereist
Levertijd: 1-5 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 50,000pcs/month

Dubbele BIDI 40km TX1550nm RX1310nm SM de Zendontvangerlc DOM van 100BASE BX CSFP

beschrijving
Type: 2-vezel 100Base CSFP Datasnelheid (Gbps): Dubbele 155Mbps
TX golflengte: 2 x 1550nm RX golflengte: 2 x 1310nm
Component: DFB+PIN Afstand: 40km
DOM/DDM: Gesteund Sleutelwoorden: de zendontvanger van 100Base-BX CSFP
Markeren:

100BASE BX CSFP

,

CSFP Dubbele BIDI

,

DOM SM Zendontvanger

155Mbps compacte SFP-Zendontvanger 1550nm TX 1310nm RX 40km





Beschrijving



Deze Zendontvanger van gcs-b5303-40C CSFP is hoge prestaties en het hoge stabiliteitsproduct werken in standaardtemperatuur, verstrekt 2-kanaal 100Base-BX productie tot 40km over single-mode vezel (SMF) gebruikend een nominale golflengte van 1550nmTx/1310nmRx via een LC-schakelaar.

Voor elk Kanaal, bestaat de zendontvanger uit drie secties: een hoogst betrouwbare die de laserzender van 1550nm DFB, een hoogte - de fotodetector van de kwaliteits1310nm SPELD met een trans-impedantievoorversterker (TIA) wordt geïntegreerd en MCU-controleeenheid. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.

Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende die functies zijn beschikbaar via een I2C-interface in SFP MSA sff-8472 wordt gespecificeerd.

Deze Zendontvanger van 2 vezel100base is volledig volgzaam aan compacte Kleine vorm-Factor Pluggable (CSFP) MSA-optie verklaarde 2 en CE/RoHS.





Eigenschappen



Productreeks 2 vezel100base CSFP Artikelnummer. Gcs-b5303-40C
Pakket CSFP Type 2x BIDI per SFP-haven
Datasnelheid (Ch1/Ch2) 155Mbps/155Mbps Steegtelling 2x (Tx/Rx)
Transmissie 40km @ G652 SMF Schakelaar LC duplex
Golflengte-CH1 TX_1550nm/RX_1310nm Golflengte-CH2 TX_1550nm/RX_1310nm
Machtsvoltage +3.3V Machtsdissipatie ≤ 1.3W
Zendertype DFB-Laser Ontvangerstype SPELD
Zendermacht -1 ~ -4dBm Ontvangersgevoeligheid < -39dBm="">
Uitstervenverhouding > 9dB Overbelasting > -3dBm
Optische Begroting (dB) 38dB Digitale Kenmerkend Steun
Milieu Het werken: 0 aan 70°C Garantie van 3 jaar
Opslag: -40°C aan 85°C Eenheidsgewicht 25gram
Protocollen Snelle Ethernet, Volgzaam MSA





Eigenschappen



  • Twee Vezel dubbele Tweerichtingscsfp zendontvanger
  • Steun155mbps tweerichtingsgegevens - verbindingen
  • de laser van 1550nm DFB en 1310nm-SPELDfotodiode
  • Een maximum transmissie 40km op 9/125µm SMF
  • Duplexlc-Schakelaar
  • +3.3V kies voeding uit
  • Volgzaam met Optie 2 en sff-8472 van CSFP MSA
  • Compatibel systeem met SONET oc-3 systeem
  • Werkende gevaltemperatuur: 0 aan (Commerciële) +70°C/-20 ~ (Uitgebreide) +80°C/-40°C aan (Industriële) +85°C
  • Volgzaam en loodvrije RoHS
  • Klasse 1 CEI 60825 Volgzame van de Laser Internationale Veiligheidsnorm



Toepassing



  • SONET oc-3 systeem
  • Snelle Ethernet
  • Schakelaar om interface te schakelen
  • Punt aan Punt FTTH-Toepassing
  • Andere optische transmissiesystemen



Elektro en Optische Kenmerken



Parameter Symbool Min Typisch Maximum Eenheid Nota's
Zender
Centrumgolflengte λc 1530 1550 1570 NM
Spectrale Breedte (- 20dB) σ     1 NM
De zijverhouding van de Wijzeafschaffing SMSR 30     dB
Gemiddelde Outputmacht Steenbolk -4   -1 dBm 1
Uitstervenverhouding ER 9     dB
Optische Stijgings/Daling Tijd (20%~80%) tr/tf     0,26 NS
Het Verschil van de gegevensinvoerschommeling VIN 400   1800 mV 2
Input Differentiële Impedantie ZIN 90 100 110 Ω

TX maak onbruikbaar

Maak onbruikbaar   2.0   Vcc V
Laat toe   0   0,8 V

TX fout

Fout   2.0   Vcc V
Normaal   0   0,8 V
Ontvanger
Centrumgolflengte λc 1290   1330 NM
Ontvangersgevoeligheid       -35 dBm 3
Ontvangersoverbelasting   -3     dBm 3
LOS DE-beweert LOSD     -35 dBm
LOS beweert LOSA -45     dBm
LOS Hysterese   1   4 dB
De Schommelingsverschil van de gegevensoutput Vout 400   1800 mV 4

LOS

Hoog 2.0   Vcc V
Laag     0,8 V

Nota's:

1. De optische macht wordt gelanceerd in SMF.

2. PECL-AC-Gekoppeld en geëindigde input, intern.

3. Gemeten met een testpatroon @155Mbps, BER ≤1×10-12 van PRBS 223-1.

4. Intern AC-Gekoppeld.
