Productdetails:
|
| Producttype: | 2 EX vezel100base CSFP BIDI | Datasnelheid (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Golflengte (Ch1/Ch2): | TX_1310nm/RX_1550nm | Transmissie: | 40km |
| Component: | FP+PIN | Temperatuur: | Commercieel |
| Schakelaar: | Dubbele LC | Sleutelwoorden: | 2 vezelbidi EX Zendontvanger |
| Markeren: | RX 1550nm CSFP,TX 1310nm CSFP,100BASE CSFP |
||

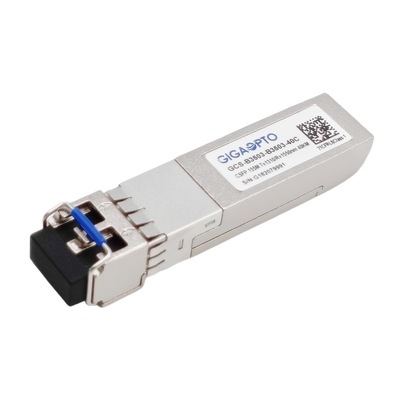

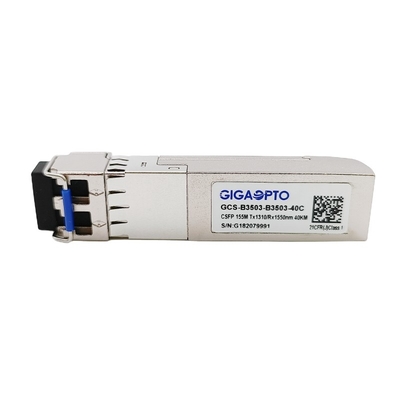

155Mbps de compacte Zendontvanger 1310nm TX 1550nm RX 40km van bi-Di SFP
Beschrijving
Deze zendontvanger van 2 Vezel100base CSFP is een ultra-low macht (machtsconsumptie < 1="">
De zendontvanger bestaat uit drie secties: een DFB-laserzender, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid die. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
De zendontvangers zijn compatibel met de Compacte Multi-Source Overeenkomst van SFP (MSA) en sff-8472.
Eigenschappen
| Productreeks | 2 vezel100base CSFP | Artikelnummer. | Gcs-b3503-40C |
| Pakket | CSFP | Type | 2x BIDI per SFP-haven |
| Datasnelheid (Ch1/Ch2) | 155Mbps/155Mbps | Steegtelling | 2x (Tx/Rx) |
| Transmissie | 40km @ G652 SMF | Schakelaar | LC duplex |
| Golflengte-CH1 | TX_1310nm/RX_1550nm | Golflengte-CH2 | TX_1310nm/RX_1550nm |
| Machtsvoltage | +3.3V | Machtsdissipatie | ≤ 1.3W |
| Zendertype | Vriespunt-Laser | Ontvangerstype | PIN Photodiode |
| Zendermacht | -1 ~ -4dBm | Ontvangersgevoeligheid | < -39dBm=""> |
| Uitstervenverhouding | > 9dB | Overbelasting | > -3dBm |
| Optische Begroting (dB) | 38dB | Digitale Kenmerkend | Steun |
| Milieu | Het werken: 0 aan 70°C | Garantie | van 3 jaar |
| Opslag: -40°C aan 85°C | Eenheidsgewicht | 25gram | |
| Protocollen | Snelle Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Elektro en Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1260 | 1310 | 1360 | NM | |||
| Spectrale Breedte (RMS) | ∆λ | 4 | NM | |||||
| Gemiddelde Outputmacht | Steenbolk | -1 | -4 | dBm | 1 | |||
| Uitstervenverhouding | ER | 9 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,26 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1530 | 1570 | NM | ||||
| Ontvangersgevoeligheid | -35 | dBm | 3 | |||||
| Ontvangersoverbelasting | -3 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -35 | dBm | |||||
| LOS beweert | LOSA | -45 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
Nota's:
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @155Mbps, BER ≤1×10-12 van PRBS 223-1.
4. Intern AC-Gekoppeld.
