Productdetails:
|
| Producttype: | 155Mbps de compacte Zendontvanger van SFP BIDI | Beetjesnelheid: | 155Mbps/155Mbps |
|---|---|---|---|
| Golflengte (Ch1): | TX1310nm/RX1490nm | Golflengte (Ch2): | TX1310nm/RX1490nm |
| Kabellengte: | 40km | Schakelaar: | Dubbele LC/UPC |
| Component: | FP+PIN | Sleutelwoorden: | De dubbele Zendontvanger van Kanalen Compacte SFP |
| Markeren: | Dubbel - kanaal Compact SFP,RX1490nm Compact SFP,155Mbps CSFP |
||

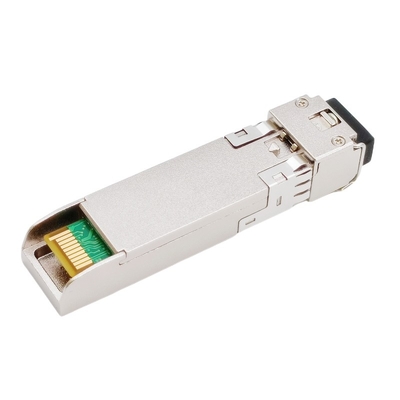

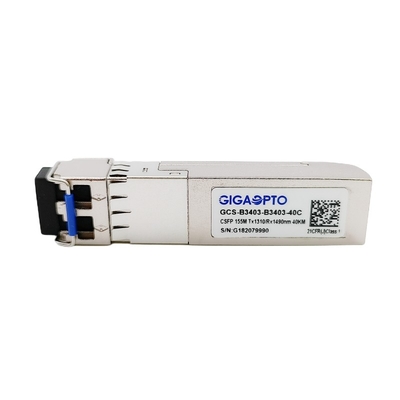

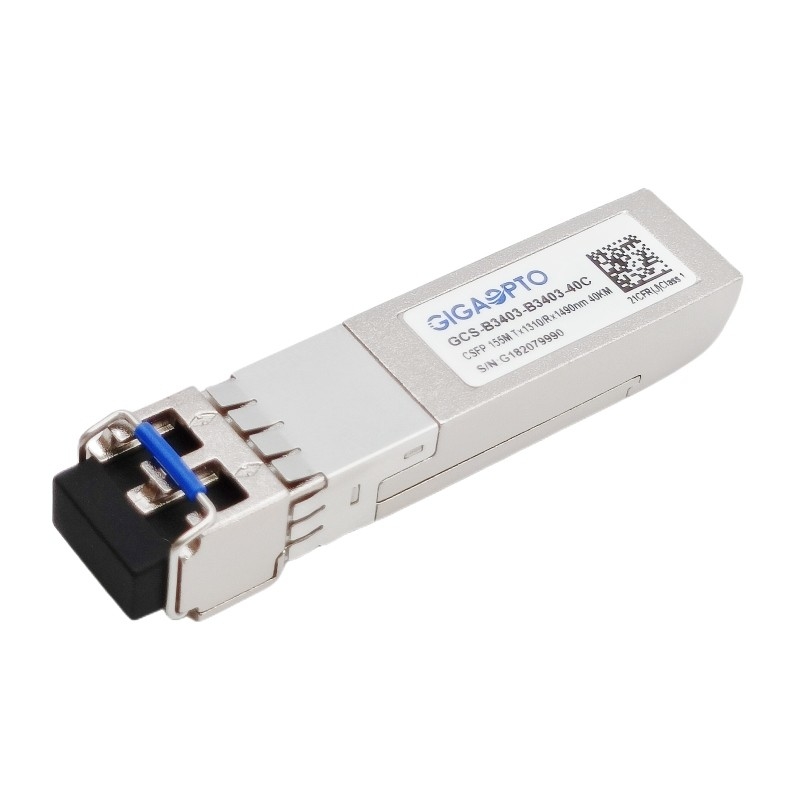

155Mbps de compacte Zendontvanger 1310nm TX1490 NM RX 40km van bi-Di SFP
Beschrijving
De compacte kleine pluggable vorm-factor gcs-b3403-40C (CSFP) is een versie van SFP met dezelfde mechanische vormfactor die twee onafhankelijke tweerichtingskanalen per haven toestaat.
Het omvat twee BOSA in één SFP-haven, bestaat elke BOSA uit een hoogte - de laserzender van kwaliteits1310nm vriespunt en de hoge fotodiode van de gevoeligheids1490nm SPELD, die 155Mbps-productie voorziet van 40km verbindingstransmissie.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende die functies zijn beschikbaar via een I2C-interface in SFP MSA sff-8472, monitors in real time wordt gespecificeerd van temperatuur, leveringsvoltage, laser bias stroom, macht van de laser worden de gemiddelde output en het ontvangen van outputmacht verstrekt.
Deze compacte SFP zendontvanger van 155Mbps is volledig volgzaam aan compacte Kleine vorm-Factor Pluggable (CSFP) MSA-optie verklaarde 2 en CE/RoHS.
Eigenschappen
| Productreeks | 155Mbps compact SFP Dubbele BIDI | P/N | Gcs-b3403-40C |
| Vormfactor | Compact SFP | Type | Dubbel BIDI-Kanaal per SFP-haven |
| Datasnelheid (Ch1/Ch2) | 155Mbps/155Mbps | Steegtelling | 2x (Tx/Rx) |
| Transmissie | 40km @ SMF | Schakelaar | LC duplex |
| Golflengte-CH1 | TX1310nm/RX1490nm | Golflengte-CH2 | TX1310nm/RX1490nm |
| Machtsvoltage | +3.3V | Machtsdissipatie | ≤ 1.3W |
| Zendertype | Vriespunt-Laser | Ontvangerstype | PIN/TIA |
| TX gemiddelde Macht | -1 ~ -4dBm | RX gevoeligheid | < -39dBm=""> |
| Uitstervenverhouding | > 9dB | RX verzadiging | > -3dBm |
| Optische Begroting (dB) | 38dB | Digitale Kenmerkend | Steun |
| Temperatuur | Het werken: 0 aan 70°C | Garantie | van 3 jaar |
| Opslag: -40°C aan 85°C | Eenheidsgewicht | 25gram | |
| Protocollen | Snelle Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Elektro en Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1260 | 1310 | 1360 | NM | |||
| Spectrale Breedte (RMS) | ∆λ | 4 | NM | |||||
| Gemiddelde Outputmacht | Steenbolk | -1 | -4 | dBm | 1 | |||
| Uitstervenverhouding | ER | 9 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,26 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1470 | 1510 | NM | ||||
| Ontvangersgevoeligheid | -35 | dBm | 3 | |||||
| Ontvangersoverbelasting | -3 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -35 | dBm | |||||
| LOS beweert | LOSA | -45 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
Nota's:
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @155Mbps, BER ≤1×10-12 van PRBS 223-1.
4. Intern AC-Gekoppeld.
