Productdetails:
|
| Producttype: | EX 155Mbps CSFP | Bandbreedte (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Golflengte (Ch1/Ch2)): | TX_1490nm/RX_1310nm | Vezelafstand: | 40km |
| LD/PD type: | DFB+PIN | Temperatuur: | norm 0 aan 70°C |
| Schakelaar: | LC | Sleutelwoorden: | Optische de Zendontvangermodule van CSFP BIDI |
| Markeren: | 2x 155Mbps Compact SFP,LC compact SFP,1310nm 1490nm sfp |
||

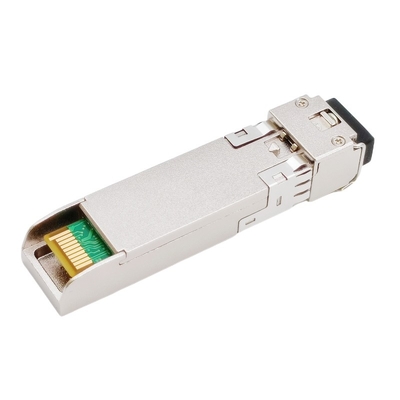

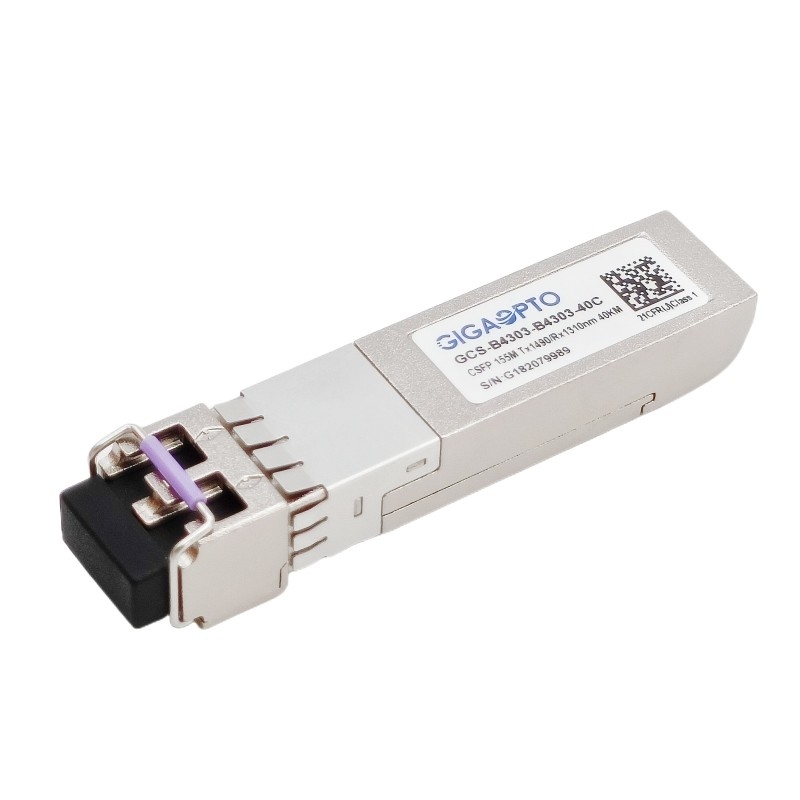

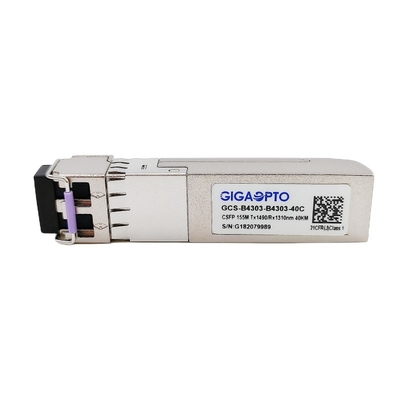

de Zendontvanger LC 40km DOM van 2x 155Mbps TX_1490nm/RX_1310nm CSFP BIDI
Beschrijving
De compacte kleine pluggable vorm-factor gcs-b4303-40C (CSFP) is een versie van SFP met dezelfde mechanische vormfactor die twee onafhankelijke tweerichtingskanalen per haven toestaat.
Het omvat twee BOSA in één SFP-haven, bestaat elke BOSA uit een hoogte - de zender van de kwaliteits1490nm DFB laser en de hoge fotodiode van de gevoeligheids1310nm SPELD, die 155Mbps-productie voorziet van 40km verbindingstransmissie.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende die functies zijn beschikbaar via een I2C-interface in SFP MSA sff-8472, monitors in real time wordt gespecificeerd van temperatuur, leveringsvoltage, laser bias stroom, macht van de laser worden de gemiddelde output en het ontvangen van outputmacht verstrekt.
Deze is twee-vezel CSFP de zendontvanger volledig volgzaam aan compacte Kleine vorm-Factor Pluggable (CSFP) MSA-optie verklaarde 2 en CE/RoHS.
Eigenschappen
| Productreeks | 2x 155Mbps CSFP BIDI | Artikelnummer. | Gcs-b4303-40C |
| Pakket | CSFP | Type | 2x BIDI per SFP-haven |
| Datasnelheid (Ch1/Ch2) | 155Mbps/155Mbps | Steegtelling | 2x (Tx/Rx) |
| Transmissie | 40km @ G652 SMF | Schakelaar | LC duplex |
| Golflengte-CH1 | TX_1490nm/RX_1310nm | Golflengte-CH2 | TX_1490nm/RX_1310nm |
| Machtsvoltage | +3.3V | Machtsdissipatie | ≤ 1.3W |
| Zendertype | DFB-Laser | Ontvangerstype | SPELD TIA Photodiode |
| Zendermacht | -1 ~ -4dBm | Ontvangersgevoeligheid | < -39dBm=""> |
| Uitstervenverhouding | > 9dB | Overbelasting | > -3dBm |
| Optische Begroting (dB) | 38dB | Digitale Kenmerkend | Steun |
| Milieu | Het werken: 0 aan 70°C | Garantie | van 3 jaar |
| Opslag: -40°C aan 85°C | Eenheidsgewicht | 25gram | |
| Protocollen | Snelle Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Elektro en Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1470 | 1490 | 1510 | NM | |||
| Spectrale Breedte (- 20dB) | σ | 1 | NM | |||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | |||||
| Gemiddelde Outputmacht | Steenbolk | -4 | -1 | dBm | 1 | |||
| Uitstervenverhouding | ER | 9 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,26 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1290 | 1330 | NM | ||||
| Ontvangersgevoeligheid | -35 | dBm | 3 | |||||
| Ontvangersoverbelasting | -3 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -35 | dBm | |||||
| LOS beweert | LOSA | -45 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
Nota's:
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @155Mbps, BER ≤1×10-12 van PRBS 223-1.
4. Intern AC-Gekoppeld.
