Productdetails:
|
| Producttype: | 100BASE CSFP LX20 | Bitrate: | 155Mbps/155Mbps |
|---|---|---|---|
| Golflengte (Ch1): | TX1550nm/RX1310nm | Golflengte (Ch2): | TX1550nm/RX1310nm |
| Verbindingsafstand: | 20km | Schakelaar: | Dubbele LC |
| DOM/DDM: | Gesteund | ||
| Markeren: | 100BASE compact SFP,TX1310nm Compact SFP,RX1550nm Tweerichtings Optische Vezel |
||

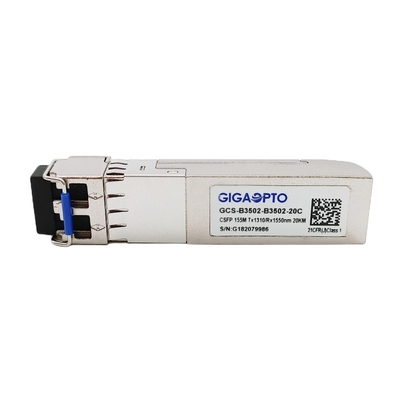

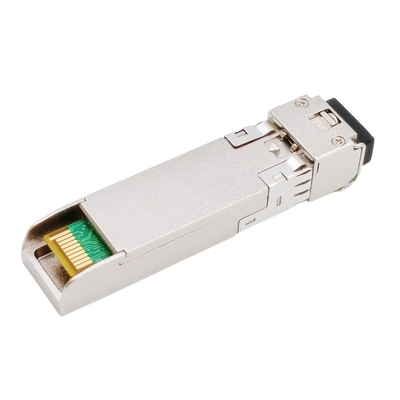

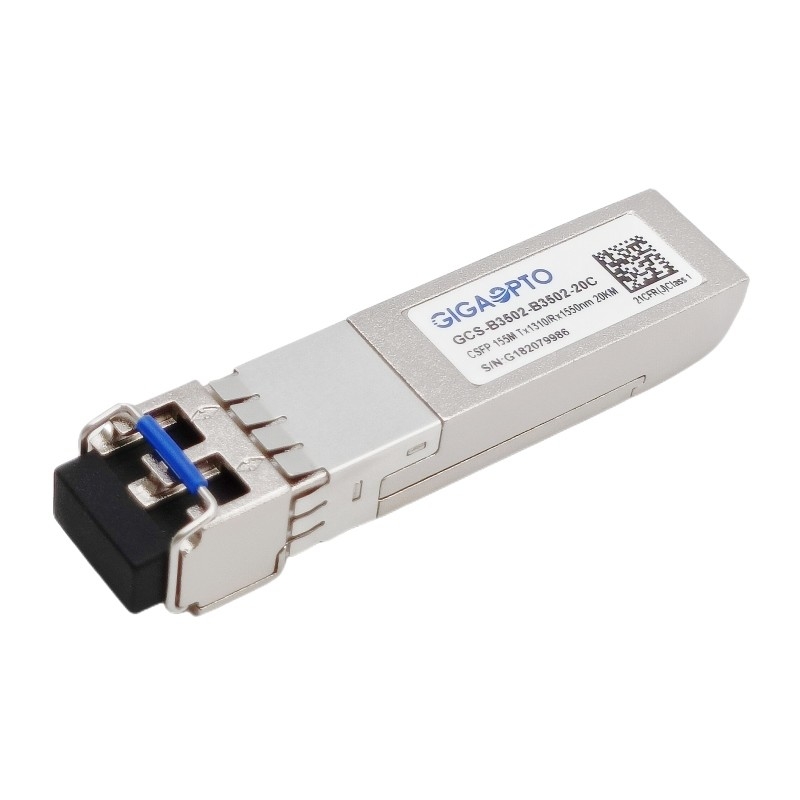

Dubbele Tweerichtings de Optische Vezelzendontvanger TX1310nmRX1550nm LC 20km DOM van 100BASE CSFP
Beschrijving
Gcs-b3502-20C is een module van de hoge prestatiescsfp zendontvanger voor Snelle Ethernet-gegevens - verbindingen.
Het wordt specifiek ontworpen want de hoge prestaties twee tweerichtingsverbindingen op een duplex single-mode vezel integreerden, steunt elke verbinding 155Mbps-productie en 20km transmissie met LC-interface.
Voor elk kanaal bestaat deze BIDI-zendontvangereenheid uit een de laserzender van 1310nm DFB en een 1550nm-SPELDfotodiode, al module stelt Klasse 1 laser tevredenveiligheidsvoorschriften.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende die functies zijn beschikbaar via een I2C-interface in SFP MSA sff-8472 wordt gespecificeerd.
Deze Zendontvanger van CSFP LX is volledig volgzaam aan compacte Kleine vorm-Factor Pluggable (CSFP) MSA-optie verklaarde 2 en CE/RoHS.
Eigenschappen
| Productreeks | 100Base CSFP LX20 | Artikelnummer | Gcs-b3502-20C |
| Verpakking | CSFP | Type | 2 BOSA per haven |
| Datasnelheid (Ch1/Ch2) | 155Mbps/155Mbps | Steegtelling | 2x (Tx/Rx) |
| Verbindingsafstand | 20km | Schakelaar | LC duplex |
| Golflengte-CH1 | TX1310nm/RX1550nm | Golflengte-CH2 | TX1310nm/RX1550nm |
| Voltage | +3.3V | Machtsdissipatie | ≤ 1.3W |
| Lasertype | DFB-Laser | Fotodiodetype | SPELD |
| TX outputmacht | -13 ~ -9dBm | RX gevoeligheid | < -32dBm=""> |
| Uitstervenverhouding | > 9dB | RX overbelasting | > -3dBm |
| Machtsbegroting (dB) | 19dB | DDM/DOM | Steun |
| Temperatuur | Het werken: 0 aan 70°C | Garantie | van 3 jaar |
| Opslag: -40°C aan 85°C | Eenheidsgewicht | 25gram | |
| Protocollen | Snelle Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Elektro en Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1290 | 1310 | 1330 | NM | |||
| Spectrale Breedte (- 20dB) | σ | 1 | NM | |||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | |||||
| Gemiddelde Outputmacht | Steenbolk | -13 | -9 | dBm | 1 | |||
| Uitstervenverhouding | ER | 9 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,26 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1530 | 1550 | 1570 | NM | |||
| Ontvangersgevoeligheid | -32 | dBm | 3 | |||||
| Ontvangersoverbelasting | -3 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -32 | dBm | |||||
| LOS beweert | LOSA | -45 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
