Productdetails:
|
| Producttype: | 100BASE CSFP | Datasnelheid: | 155Mbps/155Mbps |
|---|---|---|---|
| TX golflengte: | 2 x 1490nm | RX golflengte: | 2 x 1310nm |
| Transmissie: | 20km | Media: | SMF |
| DOM/DDM: | Gesteund | Sleutelwoorden: | 2 de Zendontvanger van de vezel100base BIDI CSFP Optische Vezel |
| Markeren: | 2 vezelsfp vezelzendontvanger,20km sfp vezelzendontvanger,DOM vezelkanaal sfp |
||

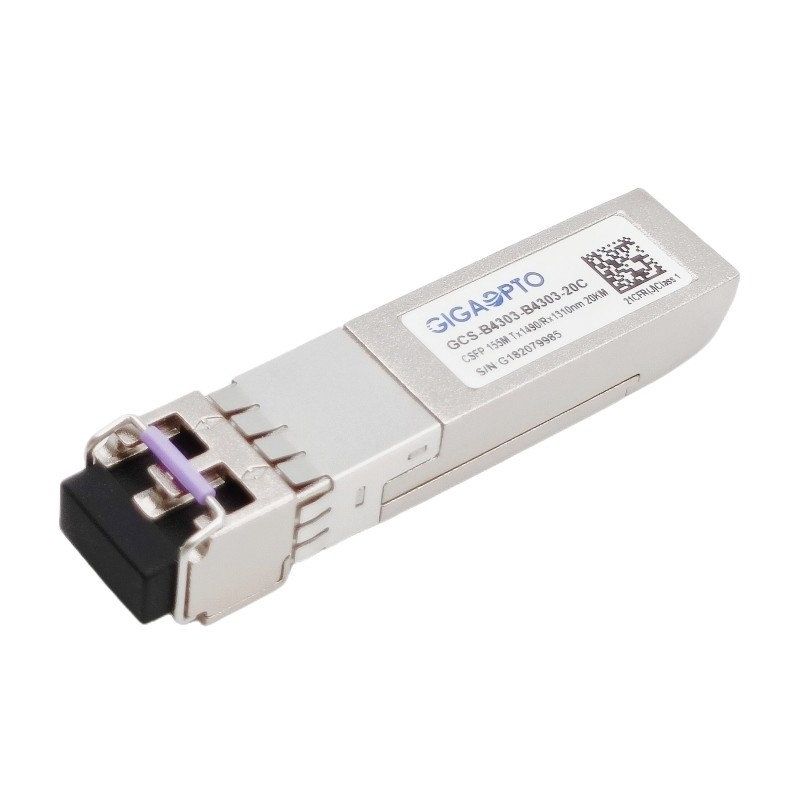

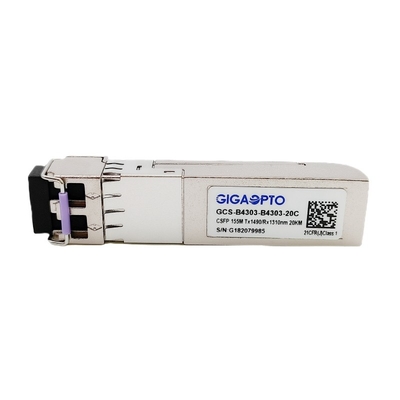

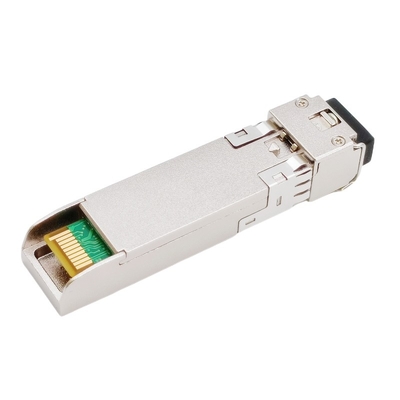

2 de Zendontvanger TX1490nmRX1310nm LC 20km DOM van de vezel100base BIDI CSFP Optische Vezel
Beschrijving
De Zendontvanger van 100Base wordt CSFP specifiek ontworpen want de hoge prestaties twee tweerichtingsverbindingen op een duplex single-mode vezel integreerden, steunt elke verbinding 155Mbps-productie en 20km transmissie met LC-interface.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende die functies zijn beschikbaar via een I2C-interface in SFP MSA sff-8472 wordt gespecificeerd.
Deze Zendontvanger van CSFP LX is volledig volgzaam aan compacte Kleine vorm-Factor Pluggable (CSFP) MSA-optie verklaarde 2 en CE/RoHS.
Specificaties
| Productreeks | 100Base CSFP | Artikelnummer | Gcs-b4303-20C |
| Pakket | CSFP | Type | 2 BOSA per haven |
| Datasnelheid (Mbps) | 155Mbps/155Mbps | Steegtelling | 2x (Tx/Rx) |
| Verbindingsafstand | 20km | Schakelaar | LC duplex |
| TX golflengte | 2x 1490nm | RX golflengte | 2x 1310nm |
| Voltage | (typisch) +3.3V | Machtsconsumptie | ≤ 1.3W |
| Zendertype/Steeg | DFB-Laser | Ontvangerstype/Steeg | SPELD |
| TX outputmacht | -14 ~ -8dBm | RX gevoeligheid | < -32dBm=""> |
| Uitstervenverhouding | > 9dB | RX overbelasting | > -3dBm |
| Machtsbegroting (dB) | 18dB | DDM/DOM | Steun |
| Temperatuur | Het werken: 0 aan 70°C | Garantie | van 3 jaar |
| Opslag: -40°C aan 85°C | Eenheidsgewicht | 25gram | |
| Protocollen | Snelle Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Elektro en Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1470 | 1490 | 1510 | NM | |||
| Spectrale Breedte (- 20dB) | σ | 1 | NM | |||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | |||||
| Gemiddelde Outputmacht | Steenbolk | -13 | -9 | dBm | 1 | |||
| Uitstervenverhouding | ER | 9 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,26 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1290 | 1330 | NM | ||||
| Ontvangersgevoeligheid | -32 | dBm | 3 | |||||
| Ontvangersoverbelasting | -3 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -32 | dBm | |||||
| LOS beweert | LOSA | -45 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
Nota's:
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @155Mbps, BER ≤1×10-12 van PRBS 27-1.
4. Intern AC-Gekoppeld.
