Productdetails:
|
| Producttype: | 100BASE dubbele BIDI CSFP | Datasnelheid: | 155Mbps |
|---|---|---|---|
| Kanaal 1: | TX1310nm/RX1490nm | Kanaal 2: | TX1310nm/RX1490nm |
| Transmissie: | 20km | Kabeltype: | Enige wijzevezel |
| Sleutelwoorden: | De Optische Vezelzendontvanger van 100BASE CSFP | ||
| Markeren: | 100BASE optische Vezelzendontvanger,De Optische Vezelzendontvanger van CSFP,TX1310nm sfp optische module |
||

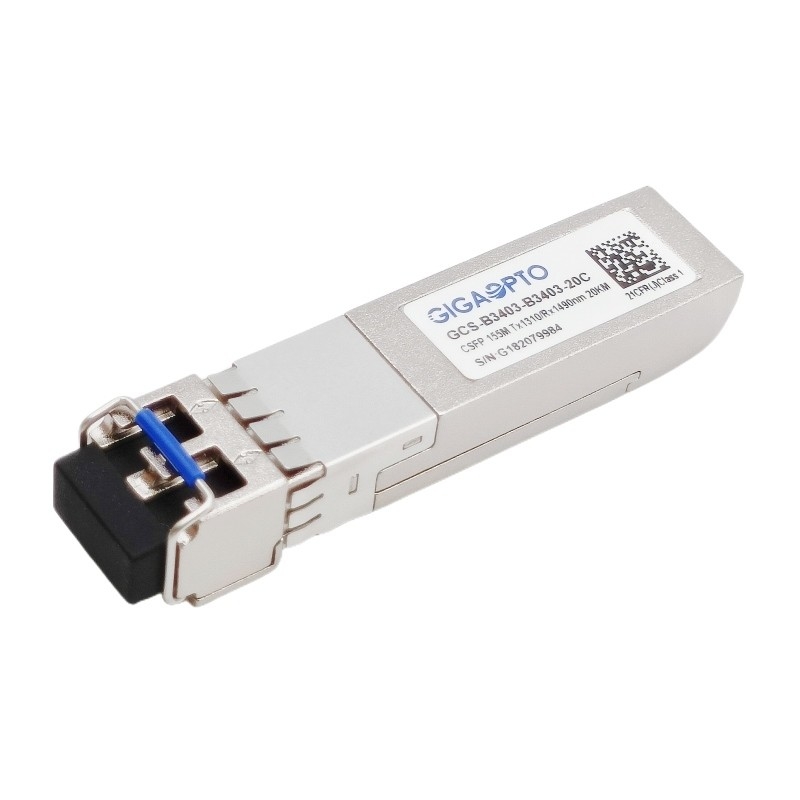

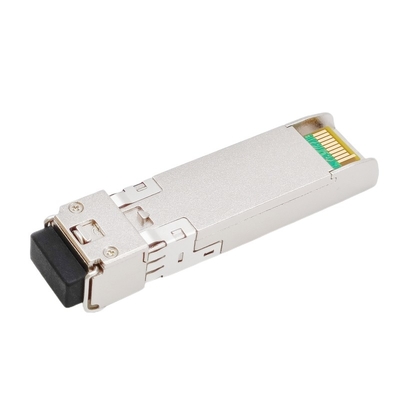

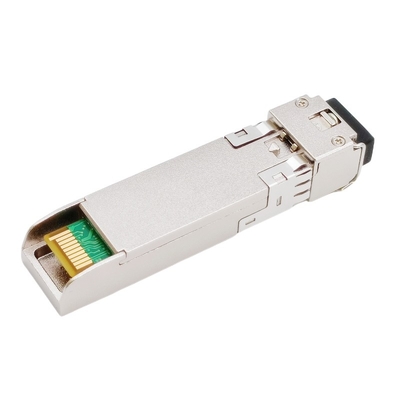

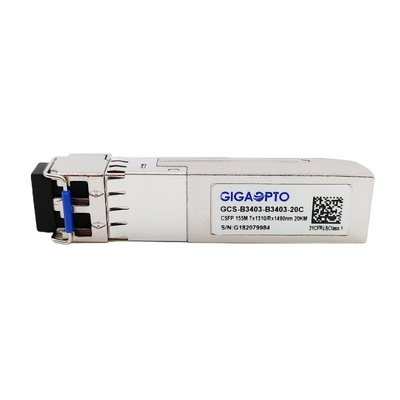

100BASE dubbele de Optische Vezelzendontvanger TX1310nmRX1490nm LC 20km DOM van BIDI CSFP
Beschrijving
De dubbele Tweerichtingscsfp optische zendontvanger van 100Base is een versie van SFP met dezelfde mechanische vormfactor die twee onafhankelijke tweerichtingskanalen per haven toestaan.
Voor elk kanaal, bestaat deze de zendontvangereenheid van 100BASE CSFP uit drie secties: een de laserzender van 1310nm DFB, een 1490nm-SPELDfotodiode met een trans-impedantievoorversterker (TIA) wordt geïntegreerd en MCU-controleeenheid die. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C-interface zoals die in sff-8472 worden gespecificeerd, die monitors in real time van temperatuur, leveringsvoltage, laser bias stroom, macht van de laser de gemiddelde output verstrekt, die outputmacht en enz. ontvangt.
Het is idee voor Snelle Ethernet, toepassingen 100Base-x.
Specificaties
| Productreeks | de Zendontvanger van 100Base CSFP | P/N | Gcs-b3403-20C |
| Vormfactor | CSFP | Type | 2x BiDi |
| Datasnelheid | 155Mbps/155Mbps | Steegtelling | 2x (Tx/Rx) |
| Afstand | 20km | Interface | 2x-LC-Simplex |
| TX golflengte | 2x 1310nm | RX golflengte | 2x 1490nm |
| Voltage | (typisch) +3.3V | Machtsconsumptie | ≤ 1.3W |
| Zendertype/Steeg | DFB-Laser | Ontvangerstype/Steeg | SPELD |
| De Macht van de zenderoutput | -14 ~ -8dBm | Ontvangersgevoeligheid | < -32dBm=""> |
| Uitstervenverhouding | > 9dB | Inputoverbelasting | > -3dBm |
| Machtsbegroting (dB) | 18dB | Digitale Kenmerkend | Steun |
| Milieu | Het werken: 0 aan 70°C | Garantie | van 3 jaar |
| Opslag: -40°C aan 85°C | Eenheidsgewicht | 25gram | |
| Protocollen | Snelle Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Elektro en Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1260 | 1310 | 1360 | NM | |||
| Spectrale Breedte (RMS) | ∆λ | 4 | NM | |||||
| Gemiddelde Outputmacht | Steenbolk | -14 | -8 | dBm | 1 | |||
| Uitstervenverhouding | ER | 9 | dB | |||||
| Optische Stijgings/Daling Tijd (20%~80%) | tr/tf | 0,26 | NS | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 400 | 1800 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1470 | 1490 | 1510 | NM | |||
| Ontvangersgevoeligheid | -32 | dBm | 3 | |||||
| Ontvangersoverbelasting | -3 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -32 | dBm | |||||
| LOS beweert | LOSA | -45 | dBm | |||||
| LOS Hysterese | 1 | 4 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 1800 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
Nota's:
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @155Mbps, BER ≤1×10-12 van PRBS 223-1.
4. Intern AC-Gekoppeld.
