Productdetails:
|
| Productnaam: | 3G SDI ROSA | golflengte: | 1310nm |
|---|---|---|---|
| Gevoeligheid: | <-22dbm> | Overbelasting: | 0dBm |
| OEM/ODM: | Gesteund | Optische Macht: | <5dBm |
| Markeren: | CATV-Ontvangers Optische Gedeeltelijke montage,TIA Receiver Optical Subassembly,LC ROSA |
||

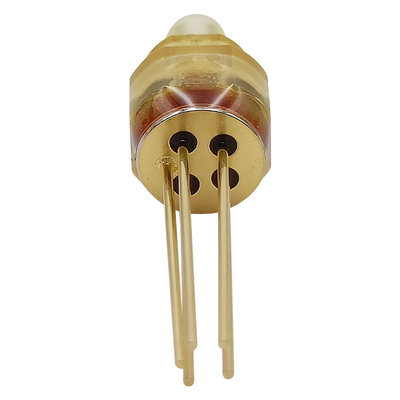

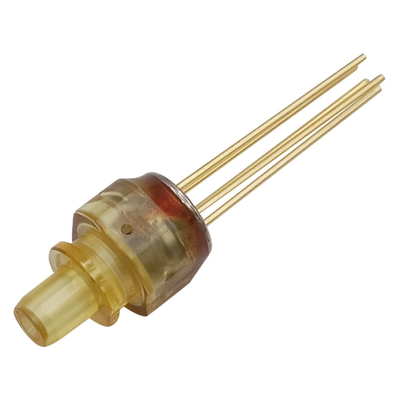

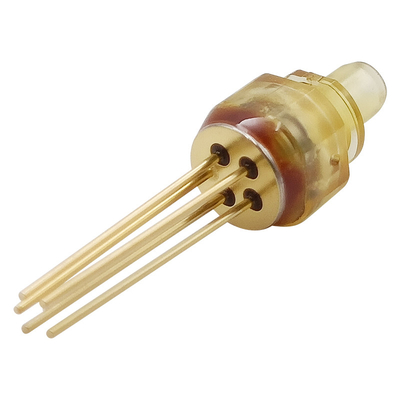

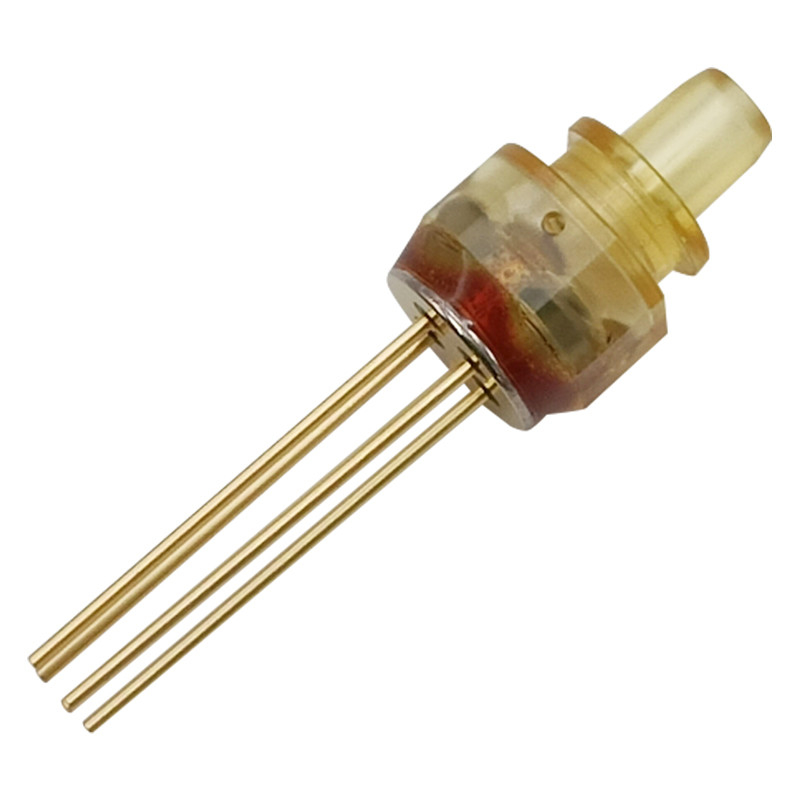

3G videocatv PIN TIA Receiver LC ROSA
Eigenschappen
Toepassingen
Beschrijving
Dit ROSA is een aan-Gebaseerde 3G, 5 speld speld-TIA. Het product wordt ontworpen voor datasnelheden BR-SDI, hd-SDI en 3g-SDI. Een fotodiode wordt in een laag capacitieve weerstands coaxiaal die pakket opgezet met een vergaarbak wordt geïntegreerd.
Absolute Maximumclassificaties:
| Parameter | Symbool | Min. | Max. | Eenheid |
| Opslagtemperatuur | Tstg | -40 | 100 | ℃ |
| Werkende Temperatuur | Bovenkant | -40 | 85 | ℃ |
| Voedingvoltage | VP | -0.5 | 4 | V |
| Optische Macht | Speld | - | 5 | dBm |
| Het solderen Temperatuur/Tijd | - | 260/10 | °C/S |
Elektro en Optische Kenmerken:
| Parameter | Symbool | Min. | Type. | Max. | Eenheid | Beproevingsomstandigheid |
| Werkende Golflengte | λ | 1100 | 1310 | 1650 | NM | |
| Leveringsvoltage | V | V | ||||
| Leveringsstroom | Icc | 41 | 52 | mA |
Vcc=3.3V, P = 0 W, RL =50 |
|
| Optische Macht | Psat | - | - | 5 | dBm | VR=5V, 25°C |
|
Hoge Frequentie Bandbreedte (- 3dB) |
BW | 2.1 | 3 | GHz | RL = 50 | |
|
Met lage frekwentie Bandbreedte (- 3dB) |
BW1 | 500 | kHz | RL = 50 | ||
|
Gevoeligheid |
- |
-22 |
dBm |
λ=1310nm, Speed=2.97G PRBS=223-1, BER=10-12, ER=9-10dBsm vezel |
||
| Stijgings/Daling Tijd | Tr/Tf | 150/150 | ps | |||
|
Overbelastingsmacht |
Pload |
0 |
dBm |
PRBS=223-1, BER=10-12, ER=9-10dB | ||
| Outputweerstand | Ro | 50 | Ω | |||
| RSSI-Helling | 0,9 | 1.0 | 1.1 | mA/mA | ||
| RSSI-Compensatie | 0 | 25 | 200 | Na | ||
| RSSI-Lineariteitgrens | 1.0 | mA |
Pin Assignment:
De Reeks van het vergaarbakpakket:
