Productdetails:
|
| Gegevensoverdrachtssnelheid: | 1.25Gb/s | golflengte: | TX1550nm/RX1310nm |
|---|---|---|---|
| Optische Schakelaar: | LC/SC vergaarbak | LD-Type: | DFB |
| PD Type: | APD | Gevoeligheid: | <-31dbm> |
| Sleutelwoorden: | 1.25Gbps WDM BOSA, 1.25G BOSA 1550nm | ||
| Markeren: | WDM Optische Gedeeltelijke montage,De Optische Gedeeltelijke montage van BOSA,APD-Gedeeltelijke montage |
||

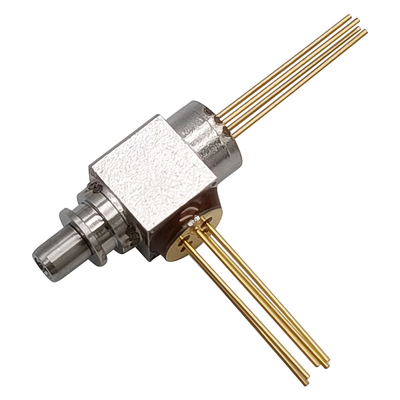

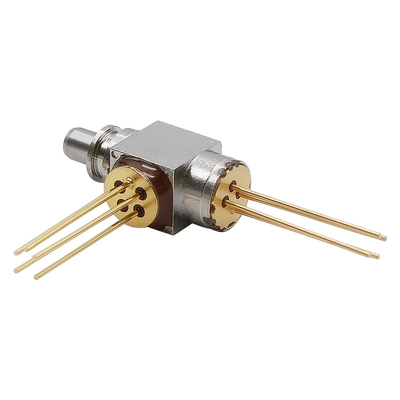

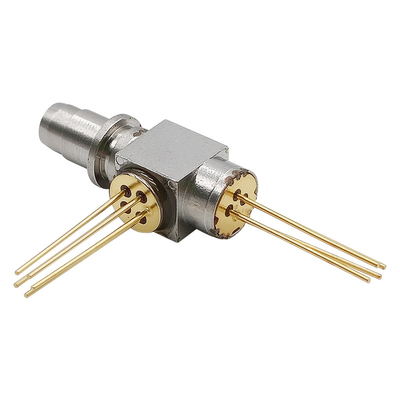

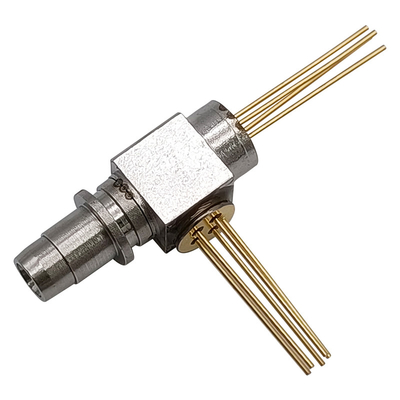

WDM TX1550nm DFB/RX1490nm APD LC van 1.25Gbps BOSA de Tweerichtings Optische Gedeeltelijke montage van Sc
Beschrijving
Bosa-t1550dfb-r1490apd-1.25g-lc-REC van GIGAOPTO is geïntegreerd met de zender van 1.25Gb/s 1550nm DFB en de ontvanger van 1490nm APD samen met de schakelaar van LC of Sc-.
Absolute Maximumclassificaties (Tc=25℃)
| Parameter | Symbool | Min. | Max. | Eenheid |
| Omgekeerd Voltage (LD) | VRL | - | 2 | V |
| Voorwaartse Stroom (LD) | ALS I | - | 150 | mA |
| Fotodiode Omgekeerd Voltage (MPD) | VRD | - | 20 | V |
| Fotodiode Voorwaartse Stroom (MPD) | IFD | - | 10 | mA |
| TIA Operating-voltage | VCC | +3.0 | +3.6 | V |
| Werkende Gevaltemperatuur | Bovenkant | -40 | +85 | ℃ |
| Opslagtemperatuur | TSTG | -40 | +85 | ℃ |
| Lood het Solderen Temperatuur (Maximum10sec) | TS | - | 260 | ℃ |
| ESD | 500 | - | - | V |
Optische & Elektrokenmerken
| Parameter | Symbool | Min. | Type. | Max. | Eenheid | Beproevingsomstandigheid |
| Zender (Tc=25±3℃) | ||||||
| Drempelstroom | Ith | 3 | 8 | 15 | mA | CW, TC =25℃ |
| - | - | 40 | CW, TC = -40~85℃ | |||
| Optische Outputmacht | Pf | 1.3 | - | 2.6 | mw | CW, Iop=Ith+20mA |
| Centrumgolflengte | λc | 1540 | 1550 | 1560 | NM |
CW, Iop =30mA Tc=-40℃~+85℃ |
| Werkend Voltage | Vf | - | 1.2 | 1.6 | V | CW, Iop=Ith+20mA |
| Stijgings/Daling Tijd | RT /Tf | - | 150 | 300 | ps | Ib=Ith, 20%~80% |
| Spectrumbreedte (- 20dB) | Δλ | - | - | 1.0 | NM | Iop =30mA, CW |
| Monitorstroom | Im | 100 | - | 1200 | μA | CW, Iop=Ith+20mA, VRD=1V |
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | 35 | - | dB | Iop= 30mA |
| Het volgen Fout (CW) | TE | -1.5 | - | 1.5 | dB |
APC, Tc=-40~+85℃, Montior huidig hold@Iop =Ith+20mA |
| Ontvanger (Tc=25±3℃) | ||||||
| Leveringsvoltage | VCC | 3.0 | 3.3 | 3.6 | V | - |
| Leveringsstroom | Icc | 10 | 20 | 32 | mA | - |
| Optische Golflengte | λ | 1470 | 1490 | 1510 | NM | - |
| Gevoeligheid | Sen. | - | - | -31 | dBm |
λ=1490nm, NRZ, 1.25Gbps, PRBS=2^7-1, ER=10dB, BER=10-10, VBR-3, CW |
| Overbelastingsmacht | Pol. | -7 | - | - | dBm | |
| APD-Analysevoltage | Vbr | 30 | - | 55 | V | Id=10uA, VCC WEG |
| PD Responsivity | R | 0,7 | - | - | A/W | CW, λ=1550nm |
Eigenschappen
Toepassing
Overzichtstekening (Eenheid: mm)
