Productdetails:
|
| Productnaam: | 10G EPON ONU PR30 BOSA | LD/PT: | Dfb+apd-TIA |
|---|---|---|---|
| Afstand: | 20km | Datasnelheid: | Tx10G/Rx10G |
| Golflengte (NM): | 1270nm_Tx/1577nm_Rx | Werkende Temperaturen. (℃: | 0 -75℃/-40 - 85℃ |
| Outputmacht @25℃: | >3.0mW | Gevoeligheid @25℃: | < -30dBm=""> |
| Sleutelwoorden: | 10G EPON ONU, DE VLECHT VAN SC VAN PR30 BOSA | ||
| Markeren: | APC Optische Gedeeltelijke montage,Symmetrische Optische Gedeeltelijke montage,UPC de Vlecht van Sc |
||

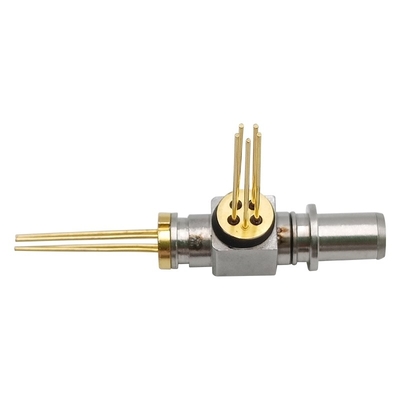

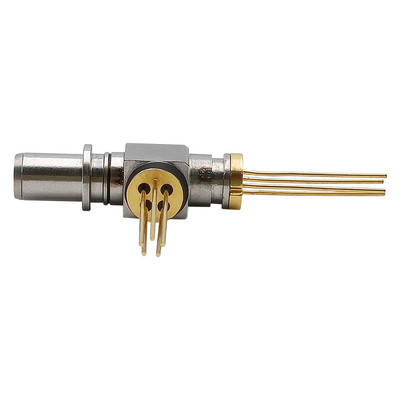

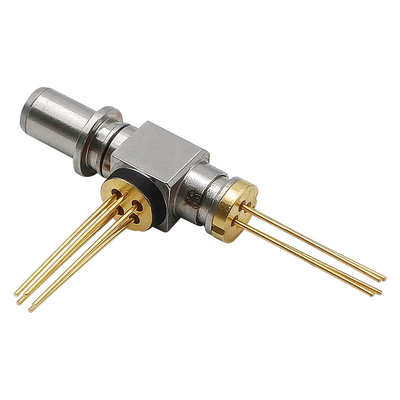

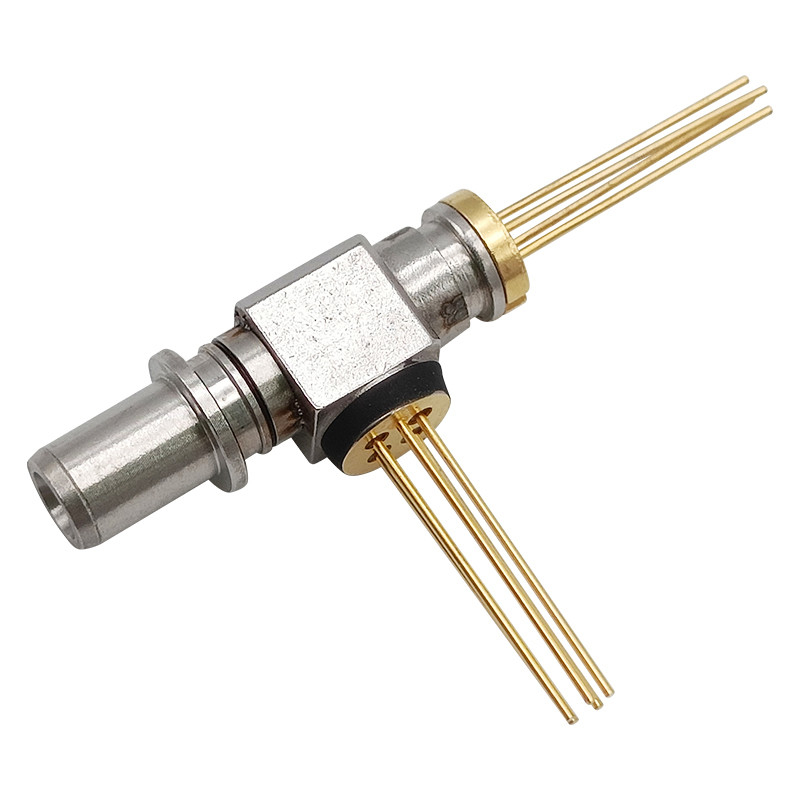

APC UPC van Sc van 10GEPON ONU BOSA PR30 Symmetrische vlecht TX 1270nm DFB 10G RX 1577nm APD 10.3125G FTTH FTTX
Keur de regeling van het laserlassen goed
Punt om toepassing te richten
Hoge optische isolatie
Hoge gevoeligheid apd-TIA
Het werk temperatuur: 0~75℃ of -40~85℃
Insteeksc BOSA
Absolute Maximumclassificaties
| Punt | Symbool | Eenheid | Min | Maximum | Nota |
| Opslagtemperatuur | TSTG | ℃ | -40 | +85 | |
| Werkende (omringende) Temperatuur | TOPR | ℃ | 0 | +75 | |
| Leveringsvoltage | VCC | V | -0.5 | 4.5 | |
| Lood het Solderen Temperatuur (Max10-seconde) |
TS | ℃ | - | 260 | |
| Voorwaartse Stroom (LD) | IFLD | mA | - | 150 | |
| Omgekeerd Voltage (LD) | VRLD | V | - | 2 | |
| Voorwaartse Stroom (MPD) | IFMPD | mA | - | 2 | |
| Omgekeerd Voltage (MPD) | VRMPD | V | - | 20 | |
| Voorwaartse Stroom (PD) | IFPD | mA | - | 10 | |
| Omgekeerd Voltage (PD) | VRPD | V | - | 20 |
Zender Elektro-optische Kenmerken (TC=25°C, CW)
| Punt | Symbool | Beproevingsomstandigheid | Min. | Type. | Max. | Eenheid |
| Drempelstroom | ITH | TC=25℃ | - | -- | 15 | mA |
| TC=0℃~75℃ | - | -- | 40 | |||
| Voorwaarts Voltage | VF | PF=PF (Min), TC =25℃ | - | - | 1.5 | V |
| Optische Outputmacht | Pf | CW, @ITH+20mA, 25℃, knikt vrij | 3.0 | - | - | mw |
| Optische Outputmacht | Pf | CW, @ITH+20mA, 0℃~75℃ | 1.8 | mw | ||
| Optische Outputmacht | Pf | mw | ||||
| Centrumgolflengte | λC | CW, TC=0℃~75℃, TX; 1270nm | 1260 | 1270 | 1280 | NM |
| Monitorstroom | IM | CW, Pf=Ith+20mA, VRMPD=1.5V, Tc=25C, |
100 | - | 900 | RE |
| Het volgen Fout | ΔPf/Pf | 0℃~75℃, CW, Pf (Ith+20mA) @IM greep | -1.5 | - | +1.5 | dB |
Ontvangers Elektro-optische Kenmerken (TC=25°C, Vcc=3.3V)
| Punt | Symbool | Beproevingsomstandigheid | Min. | Type. | Max. | Eenheid |
| Leveringsstroom | ICC | - | - | - | mA | |
| Verrichtingsgolflengte | λ | RX: 1577nm | 1575 | 1577 | 1580 | NM |
| Verzadigingsmacht | PSAT | Tc=-0℃~75℃ (Test bij 10.3125Gbps PRBS31 ER=6dB BER<10e-3> |
-8 | - | - | dBm |
| Gevoeligheid | Sen | Tc=0℃~75℃ (Test bij 10.31252Gbps PRBS31 ER=6dB BER<10e-3> |
- | -30 | dBm | |
| Optisch Terugkeerverlies | ORL | λ=1577nm | 20 | - | - | dB |
| Optische Overspraak | XTALK | 1270nm/1577nm | 40 | - | dB |
Afmetingsoverzicht
