Productdetails:
|
| Voorwaartse Stroom (LD): | 150mA | Omgekeerd Voltage (LD): | 2V |
|---|---|---|---|
| Omgekeerd Voltage (PD): | 20V | Omgekeerde Stroom (PD): | 2mA |
| Drempelstroom: | 8mA | De Macht van de vezelkoppeling: | 1.5mW |
| Markeren: | De Optische Gedeeltelijke montage van TOSA,LC optische Gedeeltelijke montage,10G zender Optische Gedeeltelijke montage |
||
Vriespunt DFB 1.25G 2.5G 3G 10G Videosonet SDH Datatelecom van LC TOSA 1310nm 1550nm
Beschrijving:
TOSA-1310-vriespunt-3G-LC-10km die zijn de Reeksen de modules van de de laserdiode van 1310nm InGaAsP/InP mqw-DFB voor vezel optische communicatiesystemen worden ontworpen. Deze modules zijn zender optische gedeeltelijke montage met lage drempel huidige en hoge prestaties bij op hoge temperatuur, ideaal gezien geschikt voor korte bereiktoepassingen van datasnelheden van 155M aan 2.5G.

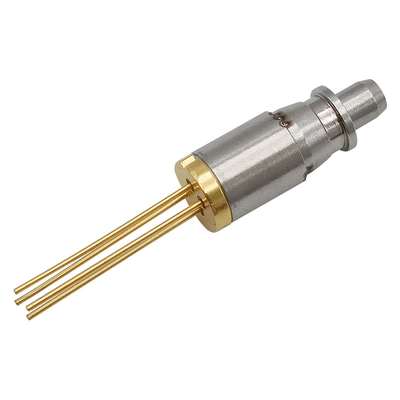

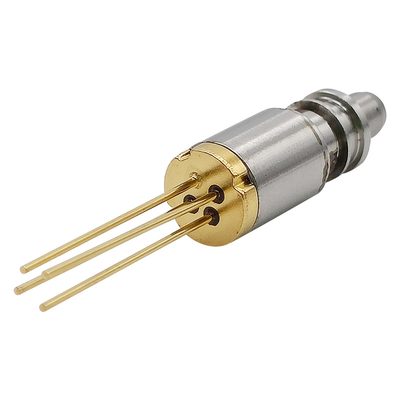

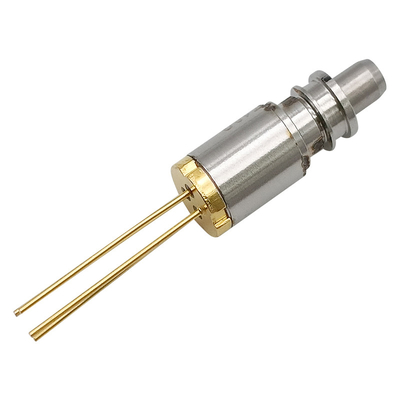

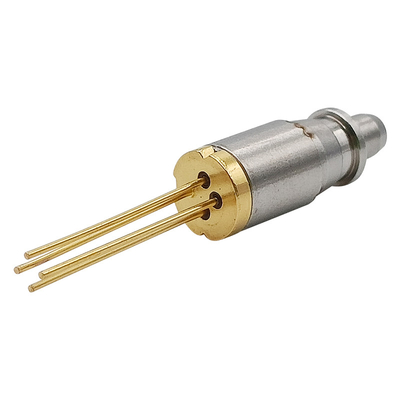

Een laserdiode wordt in een coaxiaal die pakket Ǿ5.6mm opgezet met een InGaAs-monitor PD, enig - wijze vezel-stomp en een gespleten koker voor de optische schakelaar met metalen kap Ǿ1.25mm wordt geïntegreerd. En wij kunnen twee schakelaartypes van vezel-stomp dekking ook voorzien. Men is ceramische geïsoleerd, is andere niet geïsoleerd. Nochtans, is de optische schakelaar met Ǿ2.92mm ceramisch en de vezel-stomp dekking is geïsoleerd.
Het opdracht geven van tot Informatie:
| Artikelnummer. | Schakelaartype | Pin Type | Macht | Datasnelheid | Isolator |
| Osml-TOSA21BD013 | 2 | LD-speld-2 | 01 | 1.25G | Niets |
| Osml-TOSA22BD023G | 2 | LD-speld-2 | 02 | 2.5G | Enig Stadium |
*Note1: Voor meer die tot informatie opdracht geven, verwijs gelieve de nomenclatuur en ons te contacteren.
Absolute Maximumclassificaties:
| Parameter | Symbool | Classificaties | Eenheid |
| Opslagtemperatuur | Tstg | -40~+100 | ℃ |
| Werkende Gevaltemperatuur | Bovenkant | -40~+85 | ℃ |
| Voorwaartse Stroom (LD) | IFD | 150 | mA |
| Omgekeerd Voltage (LD) | VrL | 2 | V |
| Omgekeerd Voltage (PD) | VrP | 20 | V |
| Omgekeerde Stroom (PD) | IrP | 2 | mA |
| Het solderen Temperatuur (<10s> | Stemp | 260 | ℃ |
*Note: Het overschrijden van om het even wie van deze waarden kan het apparaat onmiddellijk vernietigen.
Elektro en Optische Kenmerken:
(Pf=1mW, SMF (9.5/125µm), Tc=+25°C, tenzij anders vermeld.)
| Parameter | Symbool | Voorwaarde | Min. | Type. | Max. | Eenheid |
| Drempelstroom | Ith | CW | — | 8 | 15 | mA |
| De Macht van de vezelkoppeling | Pf | CW, If=Ith+20mA | 1 | 1.5 | 2.5 | mw |
| Werkend Voltage | Vf | CW, Tc=-40~+85℃ | — | 1.2 | 1.6 | V |
| Hellingsefficiency | Se | CW, Gemiddelde (Ith aan Ith+20mA) | 0,05 | 0,14 | mW/mA | |
|
Piekgolflengte |
λp |
CW | 1290 | 1310 | 1330 | NM |
| CW, Tc=-40~+85°C | 1265 | 1355 | ||||
|
Zijwijzeafschaffing verhouding |
SSR | CW, Tc=-40~+85°C | 35 | 40 | dB | |
| Stijgingstijd | RT |
Ib=Ith, 20-80%, Tc=-40~+85°C |
— | 0,05 | NS | |
| Dalingstijd | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | NS |
| Het volgen Fout | ΔPf |
Im greep (@Pf=0.16mW (25°C)) CW, Tc=-40~+85°C |
-1.5 | — | 1.5 | dB |
| Monitorstroom | Im |
CW, VrP=5V, Tc=-40~+85°C |
100 | 500 | 900 | RE |
| Monitor Donkere Stroom | Identiteitskaart | VrP=5V | — | — | 10 | Na |
| Monitorcapacitieve weerstand | C | VrP=5V, f=1MHz | — | 10 | 20 | pF |
| Schakelaarherhaalbaarheid | — | -1 | — | 1 | dB | |
|
Optische Isolatie |
— |
Enig Stadium | 30 |
dB |
||
| Dubbel Stadium | 40 |
TOSA-Pakketreeks:
Pin Assignment:
