Productdetails:
|
| golflengte: | 1270nm aan 1610nm | Werkend voltage: | 1.2V |
|---|---|---|---|
| Het volgen Fout: | -1.5 ~ 1,5 dB | Drempelstroom: | 8mA |
| De Macht van de vezelkoppeling: | 1.5mW | Monitorstroom: | 500uA |
| Markeren: | De Optische Gedeeltelijke montage van CWDM,De Optische Gedeeltelijke montage van TOSA,1270nm optische Gedeeltelijke montage |
||

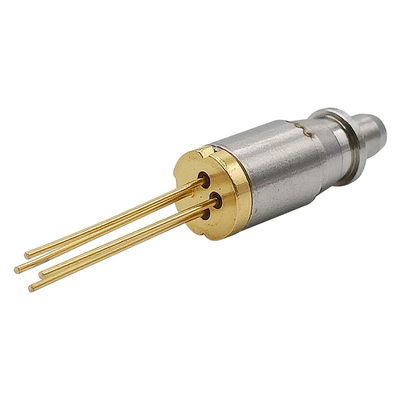

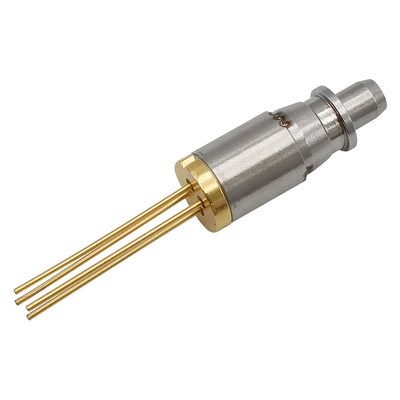

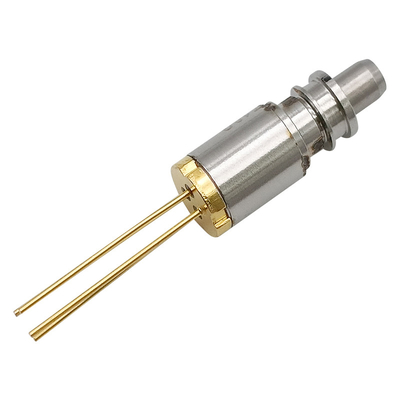

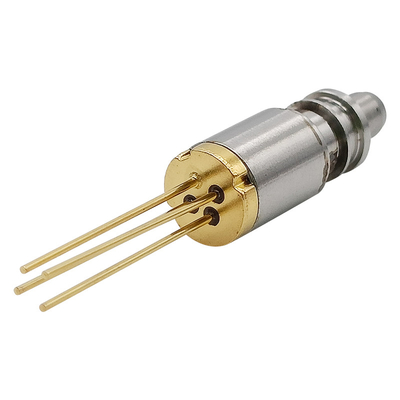

CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm aan 1610nm
Beschrijving:
TOSA-Cxxxx-DFB-10G-LC die de Reeksen zijn de modules van de de laserdiode van 1550nm InGaAsP/InP mqw-DFB voor vezel optische communicatiesystemen worden ontworpen. Deze modules zijn zender optische gedeeltelijke montage met lage drempel huidige en hoge prestaties bij op hoge temperatuur, ideaal gezien geschikt voor korte bereiktoepassingen, datasnelheden van 155M aan 2.5G met een binnen geïntegreerde isolator.
Een laserdiode wordt in een coaxiaal die pakket φ5.6mm opgezet met een InGaAs-monitor PD, enig - wijze vezel-stomp en een gespleten koker voor de optische schakelaar met metalen kap φ1.25mm wordt geïntegreerd. En wij kunnen twee schakelaartypes van vezel-stomp dekking ook voorzien.
Het opdracht geven van tot Informatie: (Standaardversie *Note1)
| Artikelnummer. | Schakelaar Type |
Datasnelheid | Pin Type | Macht | λ *Note2 (NM) |
Isolator |
| Gtt-TOSA21BD1533G2 | 2 | 1.25G | LD-speld-2 | 15 | 1330 | Dubbel Stadium |
| Gtt-TOSA22BD2544G | 2 | 2.5G | LD-speld-2 | 25 | 1440 | Enig Stadium |
| Gtt-TOSA22BD2555G2 | 2 | 2.5G | LD-speld-2 | 25 | 1550 | Dubbel Stadium |
| Gtt-TOSA22BD1561G | 2 | 2.5G | LD-speld-2 | 15 | 1610 | Enig Stadium |
*Note1: Voor meer die tot informatie opdracht geven, te verwijzen gelieve de nomenclatuur en contactosm verkoop.
*Note2: Voor de gedetailleerde CWDM-golflengte, te verwijzen gelieve de volgende lijst.
Absolute Maximumclassificaties
| Parameter | Symbool | Classificaties | Eenheid |
| Opslagtemperatuur | Tstg | -40~+85 | ℃ |
| Werkende Gevaltemperatuur | Bovenkant | 0~+70 | ℃ |
| Voorwaartse Stroom (LD) | IFD | 150 | mA |
| Omgekeerd Voltage (LD) | VrL | 2 | V |
| Omgekeerd Voltage (PD) | VrP | 20 | V |
| Omgekeerde Stroom (PD) | IrP | 2 | mA |
| Het solderen Temperatuur (<10s> | Stemp | 260 | ℃ |
Elektro en Optische Kenmerken:
(Pf=1.5mW, SMF (9.5/125µm), Tc=+25°C, tenzij anders vermeld.)
| Parameter | Symbool | Voorwaarde | Min. | Type. | Max. | Eenheid |
| Drempelstroom | Ith | CW | — | 8 | 15 | mA |
| De Macht van de vezelkoppeling | Pf | CW, If=Ith+20mA | 1 | 1.5 | 2.5 | mw |
| Werkend Voltage | Vf | CW, Tc=0~+70 | — | 1.2 | 1.6 | V |
| Hellingsefficiency | Se | CW, Gemiddelde (Ith aan Ith+20mA) | 0,05 | 0,14 | mW/mA | |
| Piekgolflengte | λp | CW | (*3) | NM | ||
|
Golflengtetemperatuur Coëfficiënten |
— | CW, Tc=0~+70°C | 0,1 | nm/℃ | ||
|
Zijwijzeafschaffing verhouding |
SSR | CW, Tc=0~+70 | 35 | 40 | dB | |
| Stijgingstijd | RT |
Ib=Ith, 20-80%, Tc=0~+70 |
— | 0,05 | NS | |
| Dalingstijd | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | NS |
| Het volgen Fout | ΔPf |
Im greep (@Pf=0.16mW (25°C) CW, Tc=0~+70 |
-1.5 | — | 1.5 | dB |
| Monitorstroom | Im |
CW, VrP=5V, Tc=0~+70 |
100 | 500 | 900 | RE |
| Monitor Donkere Stroom | Identiteitskaart | VrP=5V | — | — | 10 | Na |
| Monitorcapacitieve weerstand | C | VrP=5V, f=1MHz | — | 10 | 20 | pF |
| Schakelaarherhaalbaarheid | — | -1 | — | 1 | dB | |
|
Optische Isolatie |
— | Enig Stadium | 30 |
dB |
||
| — | Dubbel Stadium | 40 | ||||
TOSA-Pakketreeks:
