Productdetails:
|
| Datasnelheid: | 1.25Gbps | golflengte: | TX1310nm/RX1550nm |
|---|---|---|---|
| Schakelaar: | LC/SC vergaarbak | Zendertype: | Vriespunt |
| Ontvangerstype: | Speld | Gevoeligheid: | <-25dbm> |
| Sleutelwoorden: | 1.25G BOSA T1310nm R1550nm, 1310nm-de SPELD van vriespunt 1550nm | ||
| Markeren: | TX1310nm Optische Gedeeltelijke montage,RX1550nm Optische Gedeeltelijke montage,1.25Gbps optische Gedeeltelijke montage |
||

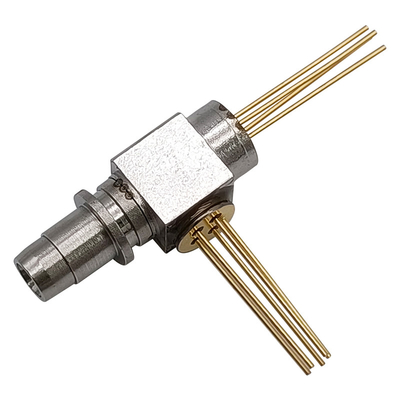

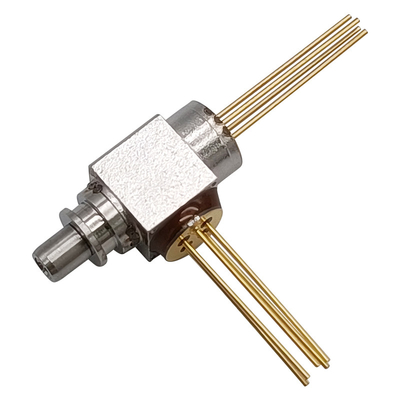

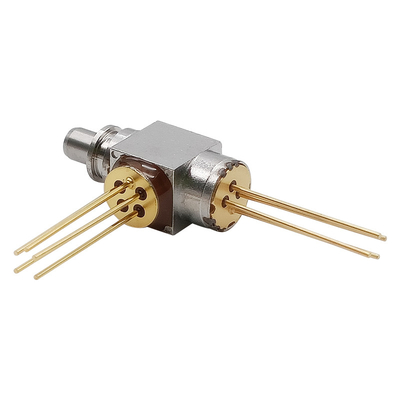

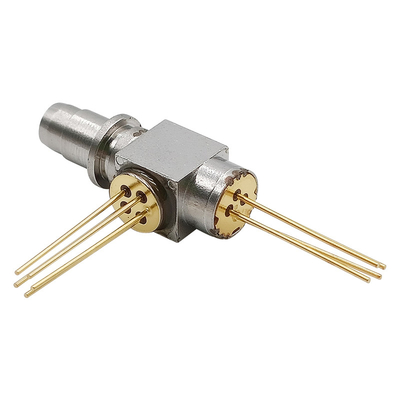

1.25G tweerichtings Optisch Gedeeltelijke montagewdm TX1310nm FP/RX1550nm SPELDbosa LC Sc
Beschrijving
De zendontvanger bosa-t1310fp-r1550pin-1.25g-lc-REC van GIGAOPTO steunt datasnelheid van 1.25Gbps met enige wijzevezel. De zenderpartij gebruikt een 1310nm-laser van vriespunt. De ontvangerspartij gebruikt een 1550nm-SPELD met TIA.
Absolute Maximumclassificaties
| Parameter | Symbool | Min. | Max. | Eenheid | Beproevingsomstandigheid |
| Omgekeerd Voltage | VR | - | 2 | V | CW |
| Werkende Gevaltemperatuur | Bovenkant | -20 | +70 | ℃ | |
| Opslagtemperatuur | Tst | -40 | +100 | ℃ | |
| Het solderen Temperatuur/Tijd | TS | - | 260/10 | ℃/S |
Optische & Elektrokenmerken
| Parameter | Symbool | Min. | Type. | Max. | Eenheid | Beproevingsomstandigheid |
| Zender (Tc=25℃) | ||||||
| Drempelstroom | Ith | - | 8 | 15 | mA | CW |
| Optische Outputmacht | Po | 0,25 | 0,4 | - | mw | CW, If=Ith+20mA |
| Werkend Voltage | Vop | - | 1.2 | 1.8 | V | CW |
| Stijgingstijd | RT | - | - | 100 | ps | Ib=Ith, 20%~80% |
| Dalingstijd | Tf | - | - | 150 | ps | Ib=Ith, 80%~20% |
| Centrale Golflengte | λc | 1290 | 1310 | 1330 | NM | CW |
| Spectrumbreedte (- 20dB) | Δλ | - | - | 3.0 | NM | CW |
| PD Monitorstroom | Im | 100 | - | - | μA | CW, Iop=Ith+20mA |
| PD condensator | Ct | - | 5 | 7 | pF | VRPD=5V, f=1MHz |
| Het volgen Fout (CW) | TE | -1.0 | - | 1.0 | dB |
Im = const. (@ Po = 5,0 mw, TC = 25℃) TC = −40 aan +85°C |
| Ontvanger (Tc=25℃) | ||||||
| Voeding | VCC | 3.0 | 3.3 | 3.6 | V | |
| Leveringsstroom | Icc | - | 22- | 35 | mA | Geen ladingen |
| Optische Golflengte | 1530 | 1550 | 1570 | NM | ||
| Gevoeligheid (BER=10-10) | Sens | - | - | -25 | dBm |
λ=1550nm, @1.25Gbps, BER=1E-10, PRBS=27-1 |
|
Verzadigingsmacht (BER=10-10) |
Psat | 0 | - | - | dBm | λ=1550nm, @1.25Gbps |
| Outputweerstand | Verpletter | 60 | 75 | 90 | Ohm | Kies Gebeëindigd uit |
| Stijgings/Daling tijden | Tr/tf | - | - | 400 | Ps | From20%80% |
| Optische & Elektroparameter | ||||||
| Dwarsbespreking | Ct | - | - | -45 | dB | |
| Optische Isolatie | ISO | 35 | - | - | dB | |
Eigenschappen
Toepassing
Pakketdimensies en Pin Description (LC)
