Productdetails:
|
| Productnaam: | XGPON ONU BOSA | Pakket: | Dfb+apd-TIA |
|---|---|---|---|
| Afstand: | 20km | Datasnelheid: | Tx 2.5G/Rx10GG |
| Golflengte (NM): | TX1270nm/RX1577nm | Werkende Temperaturen. (℃): | 0- 75℃ |
| Outputmacht @25℃: | >2.5mW | Gevoeligheid @25℃: | < -29=""> |
| Sleutelwoorden: | XGPON ONU BOSA, DFB APD, Sc-APC Vlecht | ||
| Markeren: | APC XGPON ONU,BOSA XGPON ONU,De Vlecht van DFB UPC |
||
APC UPC van Sc van XGPON ONU BOSA N1 vlechtvergaarbak TX 1270nm DFB 2.488G 2.5G 2G RX 1577nm APD 9.953G 10G FTTH FTTX
Beschrijving

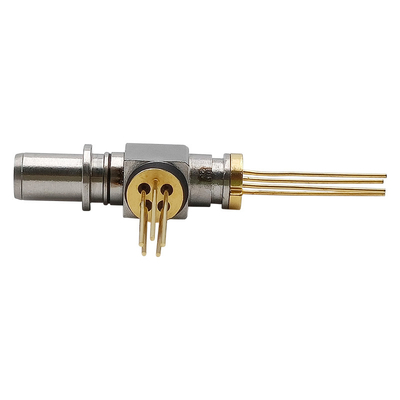

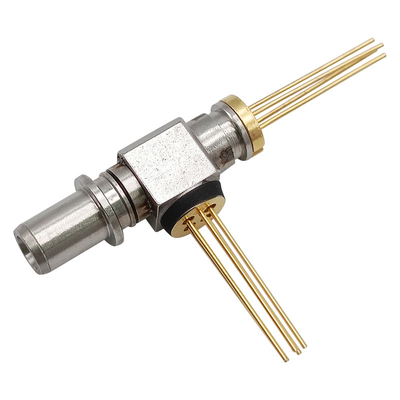

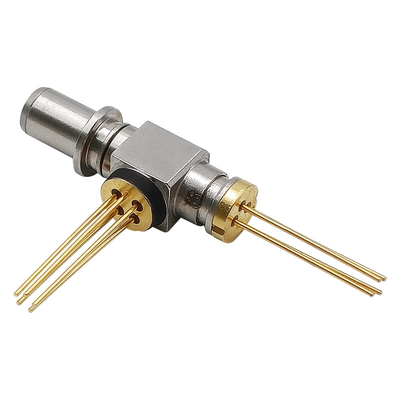

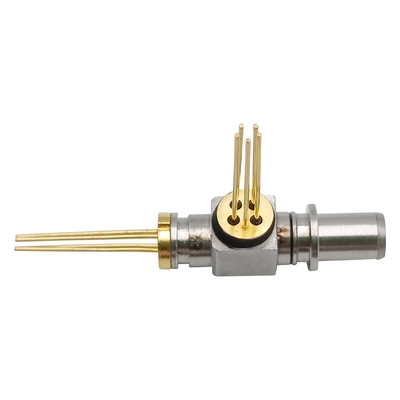

Dit XGPON BOSA is een hoge prestaties optische gedeeltelijke montage in enige vezel door 1270nm-zender en 1577nm-ontvanger te gebruiken.
De zendersectie gebruikt veelvoudige quantum de laser ondersteunende goed een uitbarsting-wijze van 1270nm DFB verrichting. De ontvangerssectie gebruikt a-aan-Blik in een lange golflengteapd spaander en een 10Gbps-trans-impedantieversterker die wordt gebouwd. De hoge optische vrije isolatie en de bezinning worden bereikt door CWDM-filter en optische isolator te gebruiken.
Absolute Maximumclassificaties
| Punt | Eenheid | Min | Maximum | Nota |
| Voorwaartse Stroom voor LD | mA | -- | 120 | |
| Omgekeerd Voltage voor LD | V | -- | 2 | |
| Voorwaartse Stroom voor MPD | mA | -- | 2 | |
| Omgekeerd Voltage voor MPD | V | -- | 20 | |
| Het Omgekeerde Voltage van APD | V | -- | Vbr | |
| TIA Supply Voltage | V | -0.4 | 4 | |
| Werkende Temperaturen | °C | -40 | 85 | |
| Opslagtemperatuur | °C | -40 | 85 | |
| Opslag Relatieve Vochtigheid | % | -- | 85 | |
| Het solderen Temperatuur | °C | -- | 260 | (*1) |
| ESD drempel | V | 500 |
(*1): het solderen door ijzer en 10 seconden op lood
Zender Elektro-optische Kenmerken (TC=25°C, CW)
| Punt | Symbool | Beproevingsomstandigheid | Min. | Type. | Max. | Eenheid |
| Zenderbitrate | -40~85°C | -- | 2,488 | -- | Gbps | |
| Drempelstroom | Ith | 25°C | -- | 8 | 15 | mA |
| Ith | -40~85°C | -- | -- | 50 | mA | |
| Optische Outputmacht (*2) | Pf | 25°C, If=Ith+20mA | 2.5 | -- | -- | mw |
| Pf | 85°C, If=Ith+20mA | 1.5 | -- | -- | mw | |
| Hellingsefficiency | SE | 25°C, If=Ith+20mA | 0,125 | -- | -- | mw |
| 85°C, If=Ith+20mA | 0,075 | -- | -- | mw | ||
| Voorwaarts Voltage | Vf | If=Ith+20mA | -- | 1.1 | 1.8 | V |
| Centrale Golflengte | lc | If=Ith+20mA, 25°C | 1260 | 1270 | 1280 | NM |
| De zijverhouding van de Wijzeafschaffing | SMSR | If=Ith+20mA, -40~85°C | 30 | -- | -- | dB |
| Monitorstroom | Im | If=Ith+20mA | 100 | -- | 1200 | mA |
| Het volgen Fout (*3) | TE | Tc=-40~85°C | -1.5 | -- | 1.5 | dB |
(*2): Gelanceerd in 9/125mm SMF
(*3): DPf=10x logboek (Pf (Tc) /Pf (25°C)), Im greep (@Pf=2.5mW, 25°C)
Ontvangers Elektro-optische Kenmerken (TC=25°C, Vcc=3.3V)
| Punt | Symbool | Beproevingsomstandigheid | Min. | Type. | Max. | Eenheid |
| Leveringsvoltage | Vcc | Geen ladingen | 3.0 | 3.3 | 3.6 | V |
| Leveringsstroom | Icc | Geen ladingen | -- | -- | 50 | mA |
| Werkende Golflengte | l | 1575 | 1577 | 1580 | NM | |
| Gevoeligheid | Sen | 9.953Gbps, NRZ, PRBS23, ER=8.2dB, BER=10E-3 | -- | -- | -29.5 | dBm |
| Overbelasting | OL | -7.0 | -- | -- | dBm | |
| Analysevoltage | Vbr | Id=10mA | 22 | -- | 45 | V |
| Optisch Terugkeerverlies | RL | l=1270nm | 10 | -- | -- | dB |
| l=1577nm | 20 | -- | -- | dB | ||
| Optische Overspraak | X-bespreking | -- | -45 | -40 | dB | |
| Optische Isolatie van Externe Bron | ISO | l=1260~1560nm | 35 | -- | -- | dB |
| l=1600~1675nm | 35 | -- | -- | dB |
Andere Kenmerken
| Parameter | Symbool | Min. | Type. | Max. | Eenheid | Nota |
| De Diameter van het wijzegebied | 8 | 9 | 10 | mm | ||
| Gladdingsdiameter | 123 | 125 | 127 | mm | ||
| Verlies van de vezel het Macrokromming | 0,05 | dB | Straal 16mm | |||
| Het optische Verlies van de Schakelaartoevoeging | -- | -- | 0,4 | dB | SC/APC schakelaar | |
| Vezel Buigende Straal | 25 | -- | -- | mm | ||
| Vezeldiameter | 0,8 | 0,9 | 1.0 | mm | ||
| Vezellengte | 280 | -- | 340 | mm | L | |
| Trekkrachtkracht bij LD-de Assemblage | 30 | -- | -- | Kgw | ||
| Trekkrachtkracht bij APD-de Assemblage | 15 | -- | -- | Kgw | ||
| Scheerbeurtsterkte bij het X-Y Lassen | 30 | -- | -- | Kgw | ||
| Spanningskracht op Vezelvlecht | 5 | -- | -- | N |
(*4): De overeenstemming van het het eindgezicht van de schakelaarvezel met ipc-8497-1
Afmetingsoverzicht
Eigenschappen
Norm
Toepassing
