Productdetails:
|
| Productnaam: | GPON ONU BOSA | Pakket: | Dfb+apd-TIA |
|---|---|---|---|
| Afstand: | 20km | Datasnelheid (Gbps): | Tx 1.244Gbps/Rx2.488Gbps |
| Golflengte (NM): | TX1310nm/RX1490nm | Werkende Temperaturen. (℃): | 0- 75℃ /-40 ~85℃ |
| Outputmacht @25℃: | >1.8mW | Gevoeligheid @25℃: | < -31dBm=""> |
| Sleutelwoorden: | GPON ONU BOSA, DFB APD, Sc-APC Vlecht | ||
| Markeren: | APC UPC Vlecht,1.244G UPC Vlecht,1310nm GPON ONU |
||

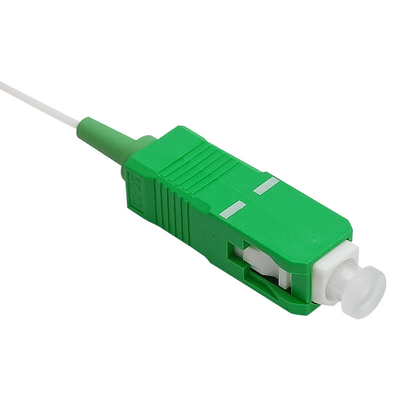

Van de Klassenb+ Sc van GPON ONU BOSA APC UPC vlechtvergaarbak TX 1310nm DFB 1.244G RX 1490nm APD 2.488G voor FTTH FTTX
Keur de regeling van het laserlassen goed
Punt om toepassing te richten
Hoge optische isolatie
Hoge gevoeligheid apd-TIA
Het werk temperatuur: 0~75℃ of -40~85℃
Insteeksc BOSA
Volgzaam met gr. - 468
Beschrijving

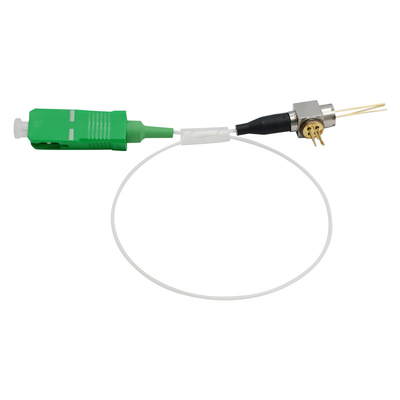

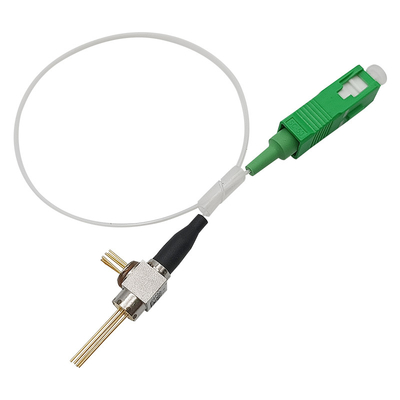

GPON ONU BOSA van Gigaopto met Sc-vlecht is een tweerichtingszendontvangerapparaat geschikt voor de toepassing van GPON ONU. Het apparaat bestaat uit een zender, een ontvanger, WDM filter en één enkele vlecht van de wijzevezel. De zendersectie gebruikt de ongekoelde Laser van 1310nm DFB met een monitorfotodiode, het gebruik van de ontvangerssectie de 1490nm-verder:gaan-Wijzeapd Ontvanger met Super TIA.
Absolute Maximumclassificaties
| Punt | Symbool | Eenheid | Min | Maximum | Nota |
| Werkende Gevaltemperatuur (geval) |
TOPR | ℃ | 0 | 75 | |
| Opslagtemperatuur | TSTG | ℃ | -40 | 85 | |
| Opslag en Werkende Vochtigheid | % | 85 | |||
| Lood het Solderen Temperatuur | TS | ℃ | 260 | ||
| Optische Outputmacht | dBm | 5 | |||
| Voorwaartse Stroom (LD) | IFLD | mA | 150 | ||
| Omgekeerd Voltage (LD) | VRLD | V | 2 | ||
| MPD door:sturen Stroom | IFMPD | mA | 2 | ||
| Het Omgekeerde Voltage van MPD | VRMPD | V | 20 |
Zender Elektro-optische Kenmerken (TC=25°C, CW)
| Punt | Symbool | Beproevingsomstandigheid | Min. | Type. | Max. | Eenheid |
| Drempelstroom | ITH | TC=25℃ | - | -- | 12 | mA |
| TC= 0 ~ 70℃ | - | -- | 40 | |||
| Voorwaarts Voltage | VF | PF=PF (Min), TC =25℃ | - | - | 1.9 | V |
| Optische Outputmacht (klasse B+) | Pf | CW, @ITH+20mA, 25℃ | 1.8 | - | - | mw |
| Optische Outputmacht (klasse B+) | Pf | CW, @ITH+20mA, 0~75℃ | 1 | - | - | mw |
| Optische Outputmacht (klasse C+) | Pf | CW, @ITH+20mA, 25℃, knikt vrij | 2.4 | - | - | mw |
| Optische Outputmacht (klasse C+) | Pf | CW, @ITH+20mA, 0~75℃ | 1.5 | mw | ||
| Optische Outputmacht (klasse C++) | Pf | CW, @ITH+20mA, 25℃, knikt vrij | 3.0 | - | mw | |
| Optische Output powe r (klasse C++) | Pf | CW, @ITH+20mA, 0~75℃ | 1.8 | mw | ||
| Centrumgolflengte | λC | CW, TC=0~75℃, TX; 1490nm | 1470 | 1490 | 1510 | NM |
| Monitorstroom | IM | CW, Pf=Ith+20mA | 100 | - | 900 | RE |
| Het volgen Fout | ΔPf/Pf | 0~75℃, CW, Pf (Ith+20mA) @IM greep | -1.5 | - | +1.5 | dB |
Ontvangers Elektro-optische Kenmerken (TC=25°C, Vcc=3.3V)
| Punt | Symbool | Beproevingsomstandigheid | Min. | Type. | Max. | Eenheid |
| Leveringsstroom | ICC | De waaier zal volgens VAN selectie verschillend zijn | - | - | - | mA |
| Verrichtingsgolflengte | λ | RX: 1310nm | 1290 | 1310 | 1330 | NM |
| Verzadigingsmacht speld-TIA | PSAT | 1.25Gbps, PRBS23 BER=10-10, λ=1310nm |
- | - | - | dBm |
| Gevoeligheid | Sen | 1.25Gbps, PRBS23 BER=10-10, λ=1310nm |
- | -31 | dBm | |
| Optisch Terugkeerverlies | ORL | -7 | - | - | dB | |
| Optische Overspraak | XTALK | - | - | -45 | dB |
Afmetingsoverzicht
Eigenschappen
Commercieel: -5°C~70°C
Industrieel: -40°C~85°C
Toepassing
Normen
