Productdetails:
|
| Snelheid: | 10Gb/s | golflengte: | Tx1330nm/Rx1270nm |
|---|---|---|---|
| Interface: | LC/SC vergaarbak | Lasertype: | DFB |
| PD Type: | Speld | Gevoeligheid: | >-16dBm |
| Optische Outputmacht: | 0,8 aan 1.6mW | Sleutelwoorden: | 10G T1330nm R1270nm BOSA, de SPELD van DFB 1270nm |
| Markeren: | 10Gbps optische Gedeeltelijke montage,WDM Optische Gedeeltelijke montage,TX1330nmlc Sc |
||

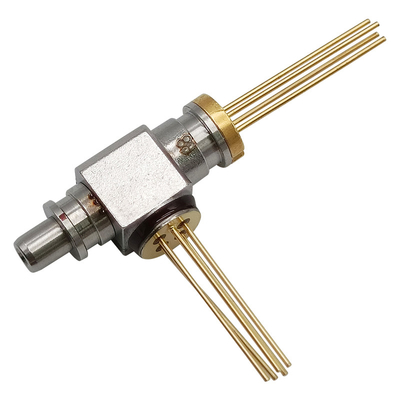

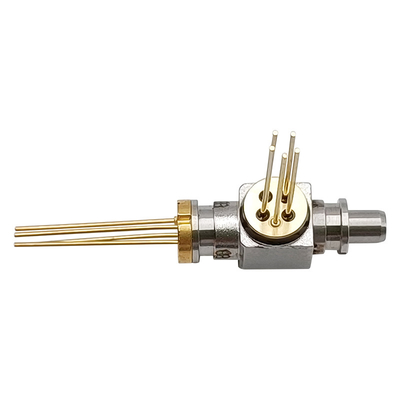

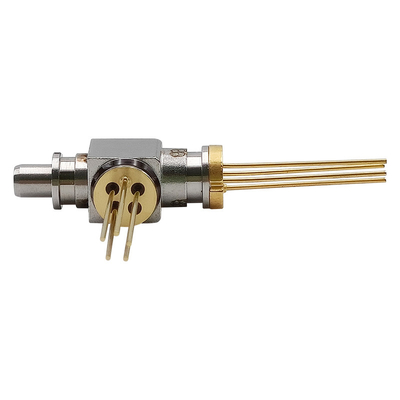

WDM TX1330nm DFB/RX1270nm van BOSA 10Gbps de Tweerichtings Optische Gedeeltelijke montage van SPELDlc Sc
Beschrijving
Bosa-t1330dfb-r1270pin-10g-lc-REC van GIGAOPTO wordt ontworpen voor datacommunicatie. De zenderpartij gebruikt een laser van 1330nm DFB. De ontvangerspartij gebruikt een 1270nm-SPELD met TIA. Een WDM filter kan 1270nm ingevoerd licht de outputlicht van and1330 scheiden NM.
Absolute Maximumclassificaties (Tc=25℃, tenzij anders vermeld)
| Parameter | Symbool | Min. | Max. | Eenheid |
| Omgekeerd Voltage (LD) | VRL | - | 2 | V |
| Omgekeerd Voltage (MPD) | VRD | - | 15 | V |
| Voorwaartse Stroom (MPD) | IFD | - | 2 | mA |
| TIA Operating Voltage | VCC | 3.0 | 3.6 | V |
| Werkende Gevaltemperatuur | Bovenkant | -40 | +85 | ℃ |
| Opslagtemperatuur | TSTG | -40 | +85 | ℃ |
| Lood het Solderen Temperatuur (Maximum10sec) | TS | - | 260 | ℃ |
| LD aan-kan Kracht trekken | - | 30 | - | Kgf |
| PD aan-kan Kracht trekken | - | 15 | - | Kgf |
| Scheerbeurtkracht | - | 30 | - | Kgf |
| ESD | 500 | - | - | - |
Optische en Elektrokenmerken
| Parameter | Symbool | Min. | Type. | Max. | Eenheid | Beproevingsomstandigheid |
| Zender (TC=25±3℃) | ||||||
| Drempelstroom | Ith | - | 8 | 15 | mA | CW, TC =25℃ |
| - | - | 30 | CW, TC=85℃ | |||
| Optische Outputmacht | Pf | 0,8 | - | 1.6 | mw | CW, Iop=35mA, Tc=25℃ |
| Werkend Voltage | Vop | - | 1.2 | 1.6 | V | CW, Iop=Ith+20mA |
| Stijgings/Daling Tijd | RT /Tf | - | - | 120 | ps |
PF=5.0mW, Uitstervenverhouding >10dB, 20%-80%, zonder filter |
| Centrumgolflengte | λ | 1320 | 1330 | 1340 | NM | Iop=30mA, Tc=25℃ |
| Spectrumbreedte (- 20dB) | Δλ | - | - | 1 | NM |
Iop= 30mA, TC=-40℃~85℃ |
| Monitorstroom | Im | 100 | - | 1000 | μA | CW, Iop= 35mA |
| SMSR | - | 30 | 35 | - | dB |
Iop=30mA, TC=-40℃~85℃ |
| Monitor Donkere Stroom | Identiteitskaart | - | - | 100 | Na | Vrd=5V |
| PD Capacitieve weerstand | C | - | 3 | 10 | pF | Vrd= 5V@f =1MHz |
| Het volgen Fout (CW) | TE | -1.5 | - | 1.5 | dB |
CW, - 40℃/+85℃, Montior huidige greep @ Iop=35mA |
| Ontvanger (TC=25±3℃) | ||||||
| Leveringsvoltage | VCC | 3.0 | 3.3 | 3.6 | V | CW |
| Leveringsstroom | Icc | 15 | 27 | 39 | mA | Vcc=3.3V |
| Optische Golflengte | λ | 1250 | 1270 | 1290 | NM | CW |
| Gevoeligheid | Sen. | - | - | -16 | dBm |
λ=1270nm, PRBS=2^31-1, BER=10-12, ER=10dB, @10Gbps |
| Verzadigingsmacht | Psat | 0 | - | - | dBm | |
| PD Responsivity | R | 0,7 | - | - | A/W | CW, λ=1270nm |
Eigenschappen
Toepassing
Normen
Overzichtstekening (Eenheid: mm)
