Productdetails:
|
| Datasnelheid (Gbps): | 10Gbps | golflengte: | TX1270nm/RX1330nm |
|---|---|---|---|
| Optische Schakelaar: | LC/SC | Zendertype: | DFB |
| Ontvangerstype: | Speld | Gevoeligheid: | <-16dbm> |
| Sleutelwoorden: | 10G BOSA 1270nm, LC-de Optische Gedeeltelijke montage van Sc | ||
| Markeren: | LC de Optische Gedeeltelijke montage van Sc,RX1330nm Optische Gedeeltelijke montage,De Richting Optische Gedeeltelijke montage van bi |
||

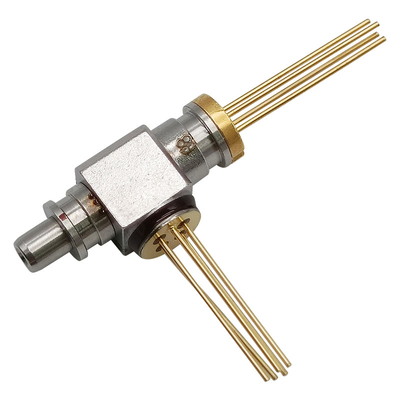

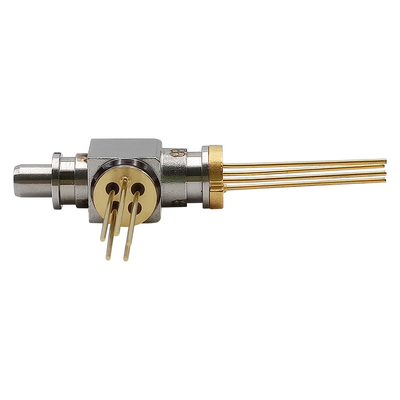

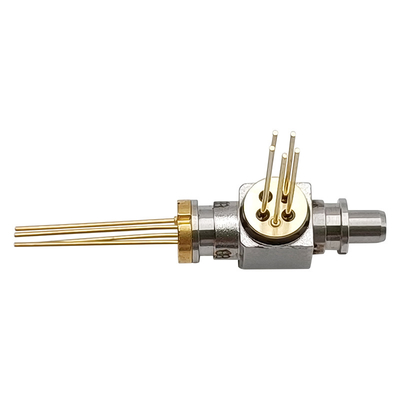

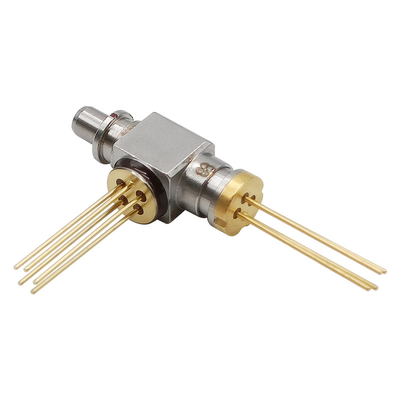

WDM BOSA TX1270nm DFB/RX1330nm van Sc van 10Gbps LC SPELDT Tweerichtings Optische Gedeeltelijke montage
Beschrijving
Bosa-t1270dfb-r1330pin-10g-lc-REC van GIGAOPTO wordt ontworpen voor telecommunicatie, ondersteunend datasnelheid tot 10Gbp/s. De zenderpartij gebruikt een laser van 1270nm DFB. De ontvangerspartij gebruikt een 1330nm-SPELD met TIA.
Absolute Maximumclassificaties (Tc=25℃)
| Parameter | Symbool | Min. | Max. | Eenheid |
| Omgekeerd Voltage (LD) | VRL | - | 2 | V |
| Voorwaartse Stroom (LD) | ALS I | - | 120 | mA |
| Omgekeerd Voltage (MPD) | VRD | - | 15 | V |
| Voorwaartse Stroom (MPD) | IFD | - | 2 | mA |
| TIA Operating Voltage | VCC | +3.0 | +3.6 | V |
| Werkende Gevaltemperatuur | TC | -40 | +85 | ℃ |
| Opslagtemperatuur | TSTG | -40 | +85 | ℃ |
| Lood het Solderen Temperatuur (Maximum10sec) | TS | - | 260 | ℃ |
| LD aan-kan Kracht trekken | - | 30 | - | Kgf |
| PD aan-kan Kracht trekken | - | 15 | - | Kgf |
| Scheerbeurtkracht | - | 30 | - | Kgf |
Optische & Elektrokenmerken
| Parameter | Symbool | Min. | Type. | Max. | Eenheid | Beproevingsomstandigheid |
| Zender (TC=25±3℃) | ||||||
| Drempelstroom | Ith | - | 8 | 15 | mA | CW, TC =25℃ |
| - | 15 | 30 | CW, TC=85℃ | |||
| Output Optische Macht | Pf | 0,8 | - | 1.6 | mw | CW, Iop=35mA, Tc=25℃ |
| Werkend Voltage | Vf | - | 1.2 | 1.8 | V | CW, Iop=35mA |
| Stijgings/Daling Tijd | RT /Tf | - | - | 120 | ps |
PF=5.0mW, Uitsterven Verhouding > 10dB, 20%-80%, zonder filter |
| Centrumgolflengte | λp | 1260 | 1270 | 1280 | NM | Iop=30mA, Tc=25℃ |
| Spectrumbreedte (RMS) | Δλ | - | - | 1 | NM | Iop= 30mA, TC=-40℃~85℃ |
| Monitorstroom | Im | 100 | - | 1000 | μA | Vrd=5V |
| SMSR | - | 30 | 35 | - | dB | Iop=30mA, TC=-40℃~85℃ |
| PD Capacitieve weerstand | C | - | 3 | 10 | pF | Vrd= 5V@f =1MHz |
| Het volgen Fout | TE | -1.5 | - | 1.5 | dB |
CW, - 40℃/+85℃, Montior huidige greep @ Iop=35mA |
| Ontvanger (TC=25±3℃) | ||||||
| Leveringsvoltage | VCC | 3.0 | 3.3 | 3.6 | V | CW |
| TIA Supply Current | Icc | 15 | 27 | 39 | mA | Vcc=3.3V |
| Optische Golflengte | λ | 1310 | 1330 | 1350 | NM | CW |
| Gevoeligheid | Sen. | - | - | -16 | dBm |
λ=1330nm, PRBS=2^31-1, BER=10-12, ER=10dB, @10Gbps |
| Verzadigingsmacht | Psat | 0 | - | - | dBm | |
| PD Responsivity | R | 0,7 | - | - | A/W | CW, λ=1330nm; |
Eigenschappen
Toepassing
Norm
Overzichtstekening (Eenheid: mm)
