Productdetails:
|
| Punt: | 6G SDI Videobidi Dubbele Ontvangers | technologie: | 2 ontvanger in BOSA, 1 vezel |
|---|---|---|---|
| Pakket: | SFP | Centrumgolflengte: | RX1_1310nm/RX2_1490nm |
| Interface: | Simplexlc | Werkende Temperatuur: | -5 aan 70°C |
| Garantie: | 3 jaar | Sleutelwoorden: | 6g-SDI Dubbel PIN Receiver Module |

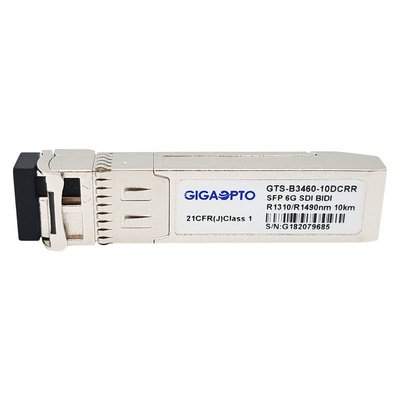

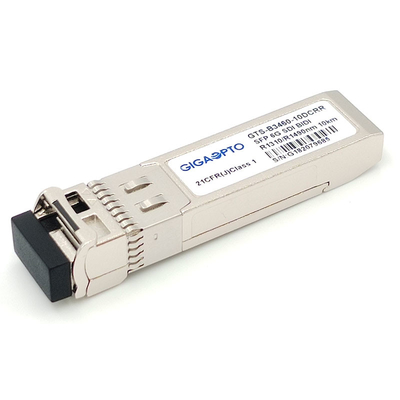

6G SDI SMPTE SFP RX1310nm RX1490nm SPELDT 10km SMF BIDI LC Dubbele Ontvangersmodule niet-MSA
Functionele Specificatie
| Puntnaam | 6G SDI SMPTE SFP Dubbele Ontvangers | P/N | Gts-b3460-10DCRR |
| Moduletype | Dubbele RX in BOSA, 1 vezel | Bandbreedte (Gbps) | 0.143Gbps - 5.94Gbps |
| Vormfactor | SFP BIDI | Milieu | Het in werking stellen van -5 aan 70°C |
| Golflengte | RX1_1310nm/RX2_1490nm | Bereik | 10km @ 9/125μm SMF |
| Schakelaartype | LC simplex | Kabeltype | G.652 SMF |
| Zenderdeel | N/A | Ontvangerstype | SPELDfotodetector |
| Voedingvoltage | 3.3V | (Maximum) leveringsstroom | 500mA |
| Ontvangersgevoeligheid | <-15dbm> | De Macht van de inputverzadiging | > 0dBm |
| Kenmerkend (DDM/DOM) | Steun | Pin Assignment | Niet-MSA Pinout |
| Eenheidsgewicht | 0.025kg | Garantie Beperkte Tijd | 36-maand |
| Toepassing | SD/HD/3G/6G SDI | ||
Beschrijving
Gts-b3460-10DCRR is 1 vezel Tweerichtingsdie dubbel - de module van de kanaalontvanger wordt ontworpen om optische periodieke digitale signalen te ontvangen zoals die in SMPTE 297-2006 wordt bepaald. Het steunt de datasnelheden van 143Mb/s aan 5.94Gb/s.This de dubbele ontvangersmodule specifiek voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor de tarieven van SMPTE 259M, van SMPTE 344M, van SMPTE 292M, van SMPTE 424M en st-2081 periodieke wordt ontworpen.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. Het is met de detector van de de SPELDfoto van twee onafhankelijke 1310 NM en 1490 NM-. Een maximumafstand van 10 km is uitvoerbaar met de pathologische signalen van 6Gb/s.
Eigenschappen
Toepassing
Norm
Spelddefinitie
| Speld Nr | Symbool | Naam/Beschrijving | Seq macht. | Nota's |
| 1 | Verander van richting | Ontvangersgrond | eerste | |
| 2 | RD2- |
Ontvangers (1310nm) Omgekeerde GEGEVENS uit. Gekoppeld AC. Cml-o |
derde | |
| 3 | RD2+ |
Ontvangers (1310nm) niet-Omgekeerde GEGEVENS uit. Gekoppeld AC. Cml-o |
derde | |
| 4 | MOD_ABS | Afwezige de module, verbindt om in Module van richting te veranderen | derde | 1 |
| 5 | SCL | Lijn de met 2 draden van de Periodieke Interfaceklok, lvttl-I | derde | 2 |
| 6 | SDA | de lvttl-I/O Lijn met 2 draden van Periodieke Interfacegegevens, | derde | 2 |
| 7 | Verander van richting | Ontvangersgrond | derde | |
| 8 | NC | Verbonden niet | derde | |
| 9 | NC | Verbonden niet | derde | |
| 10 | RX_LOS1 |
Ontvangers (1490nm) Verlies van Signaalaanwijzing, lvttl-o Hoog: verlies van signaal Laag: ontdekt signaal |
eerste | 3 |
| 11 | Verander van richting | Ontvangersgrond | eerste | |
| 12 | RD1- |
Ontvangers (1490nm) Omgekeerde GEGEVENS uit. Gekoppeld AC. Cml-o |
derde | |
| 13 | RD1+ |
Ontvangers (1490nm) niet-Omgekeerde GEGEVENS uit. Gekoppeld AC. Cml-o |
derde | |
| 14 | Verander van richting | Ontvangersgrond | eerste | |
| 15 | VccR | Ontvangersvoeding | tweede | |
| 16 | VccR | Ontvangersvoeding | tweede | |
| 17 | Verander van richting | Ontvangersgrond | eerste | |
| 18 | NC | Verbonden niet | derde | |
| 19 | NC | Verbonden niet | derde | |
| 20 | RX_LOS2 |
Ontvangers (1310nm) Verlies van Signaalaanwijzing, lvttl-o Hoog: verlies van signaal Laag: ontdekt signaal |
eerste | 4 |
Seq. macht: De opeenvolging van de speldovereenkomst tijdens het hete stoppen.
Nota 1. MOD_ABS wordtverbondenmetVeeTbinnendemodule.
Nota 2. SDA&SCL(I2C)zalmet4.7kwordenuitgetrokken-weerstanden10kΩopgastheerraad.
Nota 3. RX_LOS1zalmet4.7kwordenuitgetrokken-weerstanden10kΩopgastheerraad.
Nota 4. TRX_LOS2zalmet4.7kwordenuitgetrokken-weerstanden10kΩopgastheerraad.
Pakketoverzicht
De afmetingen zijn in millimeter. Alle afmetingen zijn ±0.1mm tenzij anders gespecificeerd. (Eenheid: mm)
