Productdetails:
|
| Puntnaam: | 12g-SDI BiDi SFP+ | Datasnelheid: | 12g |
|---|---|---|---|
| golflengte: | 1330nm - TX/1270nm - RX | Schakelaar: | Simplexlc |
| Max Cable Transmission: | 10km | OEM/ODM: | Gesteund |
| Sleutelwoorden 1: | De Optische Zendontvanger van 12g-SDI BIDI, | Sleutelwoorden 2: | 12G tweerichtingssfp+ |
| Markeren: | De Videosfp Zendontvanger van SMPTE,13T videosfp-Zendontvanger,De Optische Zendontvanger van BIDI |
||

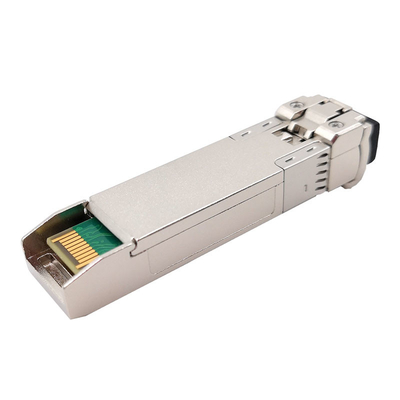

10KM BiDi 1330nm/1270nm 12g-SDI SFP+ Optische Zendontvanger MSA Pinout
Functionele Specificatie
| Productnaam | 12G UHD Videosfp | Datasnelheid | 0.27~11.88Gbps |
| Moduletype | Zendontvanger | MSA/Non-MSA | MSA |
| Verpakking | SFP+ | Commerciële Temperatuur | 0 aan 70°C (32 aan 158°F) |
| Golflengte | 1330nm - TX/1270nm - RX | Max Distance | 10km |
| Interface | Simplexlc | Media | single-mode vezel |
| Zender | DFB | Ontvanger | SPELD |
| Voedingvoltage | +3.3V | Huidig | Typisch 280mA (.) |
| Gemiddelde Outputmacht | -5~+1dBm | RX Sensitivity@11.88Gbps | < -11dB=""> |
| RX gevoeligheid @ 5.94Gbps | < -13dB=""> | RX Sensitivity@ 2.97Gbps | < -13dB=""> |
| Uitstervenverhouding | >3.5dB | RX verzadiging | > 1.0 dBm |
| Machtsconsumptie | ≤1.0W | Digitale Kenmerkend | Steun |
| OEM/ODM | Ja | Garantie | van 3 jaar |
| Protocollen | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), EN ST 259 (BR-SDI). | ||
Beschrijving

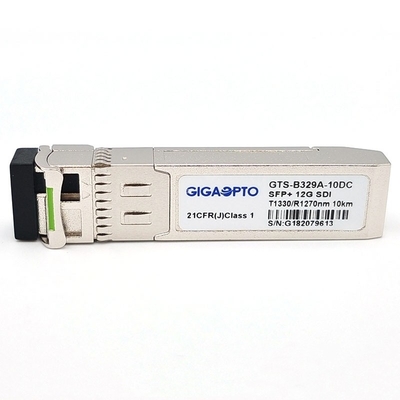

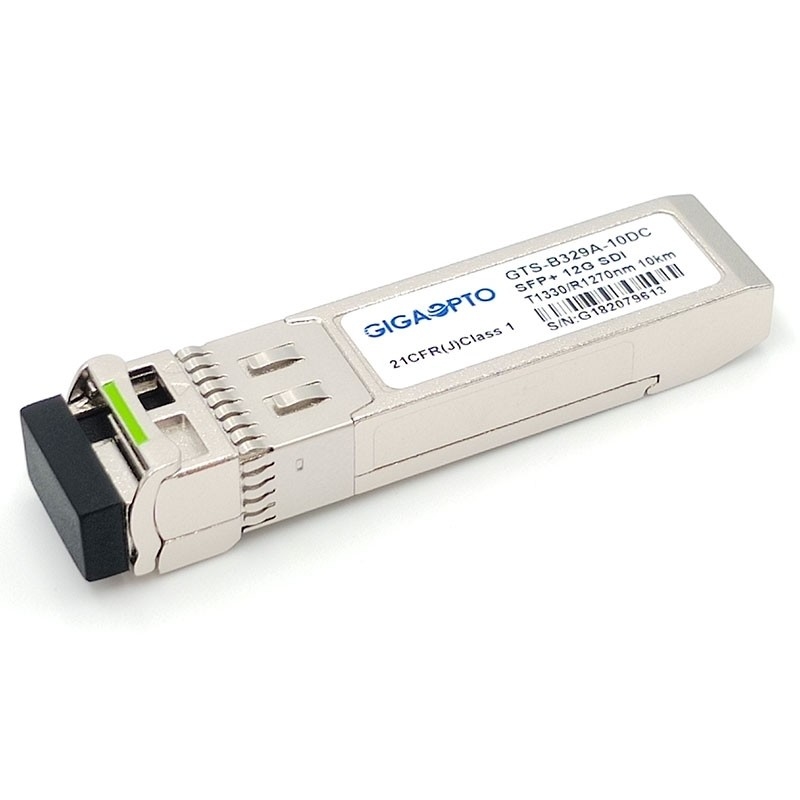

Wordt de Optische zendontvanger van gts-b329a-10DC 12G BiDi SFP+ van Gigaopto ontworpen voor 12g-SDI tweerichtingsbereik tot 10km van transmissieverbindingen over SMF met golflengte 1330nm TX/1270nm RX.
Het steunt tot 11.8Gbps en specifiek ontworpen om de pathologische patronen voor hd-SDI, 3g-SDI, 6g-SDI, en 12g-SDI over te brengen.
De zendontvanger omvat drie secties: een DFB-laser, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA), Reclocker, en een MCU-controlemechanisme dat. De zendontvanger is volgzaam met Multi-Source Overeenkomst van SFP (MSA), het met de de speldschakelaar van SFP+ 20 is om heet stopvermogen toe te staan.
De module verstrekt digitale kenmerkende informatie van zijn exploitatievoorwaarden en status, met inbegrip van het overbrengen van macht, laser bias stroom, moduletemperatuur, en leveringsvoltage. Kaliberbepaling en alarm/waarschuwings de drempelgegevens worden geschreven en in het interne geheugen (EEPROM) opgeslagen.
Eigenschappen
Toepassing
PIN Definition
