12G SDI CWDM Digitale Video Optische Zendontvanger 1270~1450nm 20KM Duplex Enige de Wijzevezel MSA van LC

12G SDI SMPTE CWDM SFP+ 1270nm-1450nm 20km SMF Dubbele LC MSA

Functionele Specificatie

Productenbeschrijving van de Zendontvangerreeks van 12g-SDI CWDM SFP+ 1270nm~1450nm

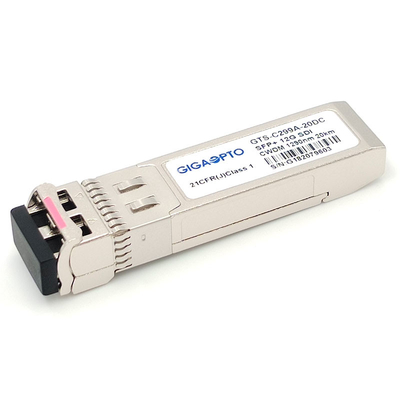

De reeks van GTS-Cxx9A-10DC van Gigaopto is één enkele die module van de wijzezendontvanger wordt ontworpen om over te brengen/ontvangt optische periodieke digitale signalen zoals die in SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, en dvb-ASI wordt bepaald. Het steunt tot 11.8Gbps en specifiek ontworpen om de pathologische patronen voor hd-SDI, 3g-SDI, 6g-SDI, en 12g-SDI over te brengen. Maximum verbindingsbereik tot 20km over Single-Mode Vezel (SMF) via CWDM-golflengte van 1270nm aan 1450nm-kanaal.

De zendontvanger omvat drie secties: een DFB-laser, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA), Reclocker, en een MCU-controlemechanisme dat. De zendontvanger is volgzaam met Multi-Source Overeenkomst van SFP (MSA), het met de de speldschakelaar van SFP+ 20 is om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C.

Eigenschappen

• Sd/hd/3g/6g/12g-SDI SFP-Zendontvanger
• ST 259, ST 292-1, ST COMPATIBEL SYSTEEM 424, ST-2081 EN ST-2082
• Heet-Pluggable SFP-Voetafdruk Duplexlc Optische Zendontvanger
• Datasnelheid maximum aan 12Gb/s
• Afstand tot 20km voor 12g-SDI
• Ingebouwde Reclocker
• Steun Video Pathologische Patronen voor hd-SDI, 3g-SDI, 6g-SDI, en 12g-SDI: 1270nm aan 1330nm

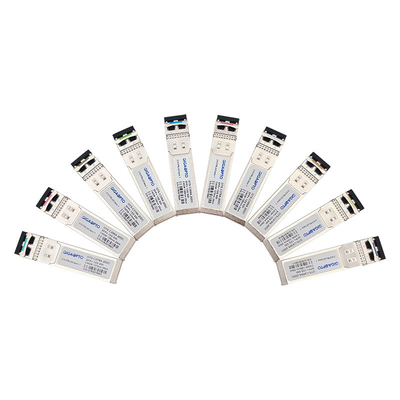

• CWDM-Systeem: Kanaal van 1270nm aan 1450nm
• Enige Zender + Enige Ontvanger
• Gebaseerd op Industrie Standaardsfp +
• Sff-8472 digitale Kenmerkende Functie
• enige 3.3V-voeding
• Volgzame RoHS
• De werkende waaier van de gevaltemperatuur: 0 aan +70°C
• Klasse 1 Volgzame Laserveiligheidsnorm CEI-60825

Het opdracht geven van tot Informatie

Toepassing

• SMPTE 2082 Volgzame elektro-aan-Optische Interfaces
• High-density Videorouters

PIN Definition
