Productdetails:
|
| Productnaam: | 12g-SDI Tweerichtingssfp+ | Datasnelheid: | 12Gb/s |
|---|---|---|---|
| golflengte: | 1270nm - TX/1330nm - RX | Interfacetype: | Simplexlc |
| Max Transmission: | 10km | Garantie: | van 3 jaar |
| Sleutelwoorden 1: | 12g-SDI BIDI SFP+ 10km Optische Zendontvanger | Sleutelwoorden 2: | Video de Zendontvangermodule van SMPTE 12G HD |
| Markeren: | 12G videosfp-Zendontvanger,SDI Videosfp Zendontvanger,BiDi SMPTE |
||

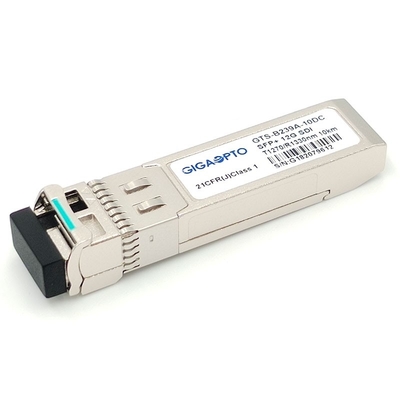

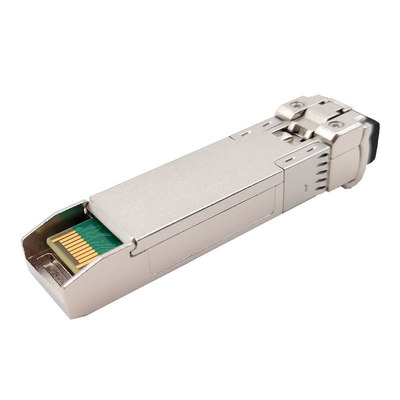

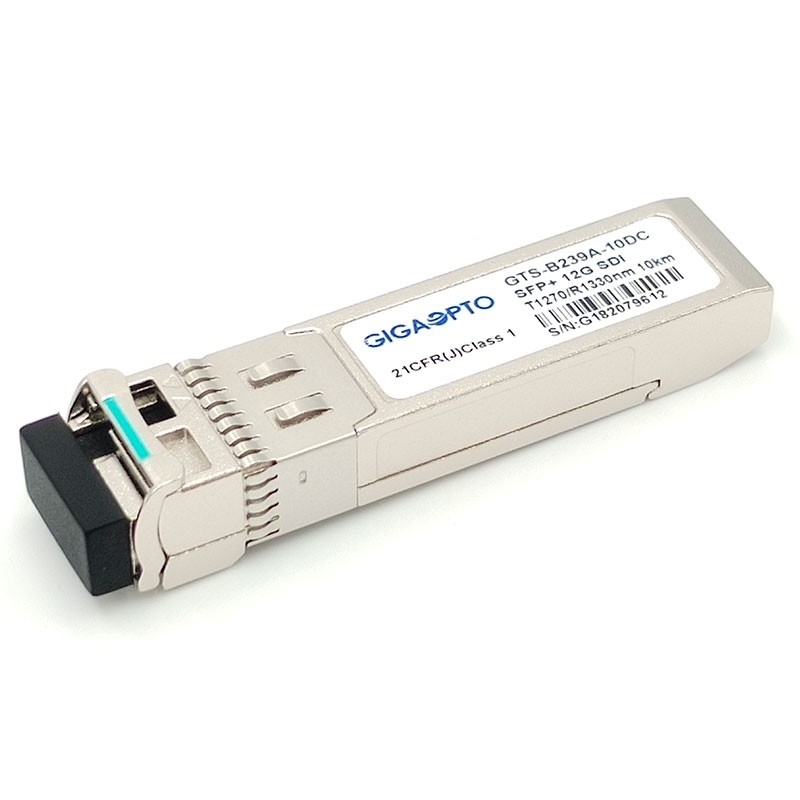

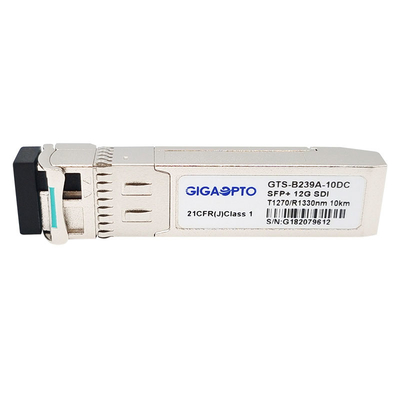

10km BiDi 1270nm/1330nm 12g-SDI SFP+ Optische Zendontvanger MSA Pinout
Functionele Specificatie
| Productnaam | 12g-SDI BiDi SFP | Datasnelheid | 0.27~11.88Gbps |
| Moduletype | Zendontvanger | MSA/Non-MSA | MSA |
| Vormfactor | SFP+ | Werkende Temperatuur | 0 aan 70°C (32 aan 158°F) |
| Golflengte | 1270nm - TX/1330nm - RX | Max Reach | 10km |
| Schakelaar | Simplexlc | Vezeltype | single-mode vezel |
| LD-Type | DFB | PD Type | SPELD |
| Leveringsvoltage | 3.3V | Leveringsstroom | 280mA (Type.) |
| TX macht | -5 ~ +1dBm | Gevoeligheid @11.88Gbps | < -11dB=""> |
| Gevoeligheid @ 5.94Gbps | < -13dB=""> | Gevoeligheid @ 2.97Gbps | < -13dB=""> |
| Uitstervenverhouding | >3.5dB | Ontvangersoverbelasting | > 1.0dBm |
| Machtsconsumptie | ≤1.0W | Garantie | 3 jaar |
| OEM/ODM | Gesteund | Gewicht | 0.025kg |
| Protocollen | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), EN ST 259 (BR-SDI). | ||
Beschrijving
Gts-b239a-10DC van Gigaopto wordt ontworpen voor 12g-SDI tweerichtingsbereik tot 10km van transmissieverbindingen over één enkele wijzevezel.
Het is volgzaam met SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, en dvb-ASI. Het steunt tot 11.8Gbps en specifiek ontworpen om de pathologische patronen voor hd-SDI, 3g-SDI, 6g-SDI, en 12g-SDI over te brengen.
De zendontvanger omvat drie secties: een DFB-laser, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA), Reclocker, en een MCU-controlemechanisme dat. De zendontvanger is volgzaam met Multi-Source Overeenkomst van SFP (MSA), het met de de speldschakelaar van SFP+ 20 is om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C-interface.
Eigenschappen
Toepassing
PIN Definition
