Productdetails:
|
| Puntnaam: | 6G SDI BIDI Dubbele Zenders | Snelheid: | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| technologie: | Dubbele TX in één BOSA, BIDI | Centrumgolflengte: | 1310nm_TX1/1490nm_TX2 |
| Optische Schakelaar: | LC simplex | Kabellengte: | 10km |
| MSA/Non MSA: | Niet MSA |

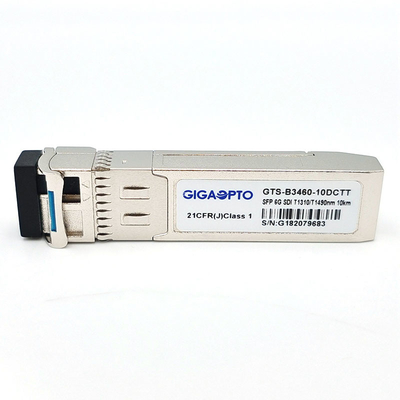

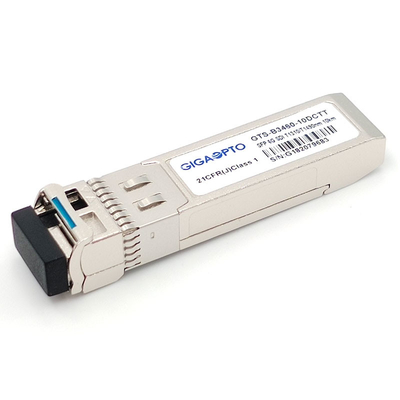

6G SDI SMPTE SFP TX1310nm TX1490nm 10km Dubbele de Zendersmodules niet-MSA van SMF BIDI LC
Functionele Specificatie
| Puntnaam | 6G SDI SMPTE SFP Dubbele Zender | P/N | Gts-b3460-10DCTT |
| Moduletype | Dubbele TX in BOSA, 1 vezel | Max Bit Rate | 5.94Gbps |
| Vormfactor | SFP BIDI | Milieu | Het in werking stellen van -5 aan 70°C |
| Centrumgolflengte (TX) | 1310nm_TX1/1490nm_TX2 | Max Fiber Distance | 10km @ 9/125μm SMF |
| Interface | Simplexlc UPC | Kabeltype | Enige wijzevezel |
| Zender | DFB | Ontvangersdeel | N/A |
| Voedingvoltage | 3.3V | Leveringsstroom | (Maximum) 500mA |
| TX uit Macht (dBm) | -8~0 dBm | Uitstervenverhouding | >3.5dB |
| Digitale Kenmerkend | Steun (gebrek) | Pin Assignment | Niet-MSA Pinout |
| Toepassing | SD/HD/3G/6G SDI | ||
Beschrijving
Gts-b3460-10DCTT van Gigaopto is 1 vezel Tweerichtingsdie dubbel - de module van kanaalzenders wordt ontworpen om optische periodieke digitale signalen over te brengen zoals die in SMPTE 297-2006 wordt bepaald. Het steunt de datasnelheden van 143Mb/s aan 5.94Gb/s.This de dubbele zendermodule specifiek voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor de tarieven van SMPTE 259M, van SMPTE 344M, van SMPTE 292M, van SMPTE 424M en st-2081 periodieke wordt ontworpen.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. Het is met twee onafhankelijke 1310 NM en 1490 NM-laserzenders. Een maximumafstand van 10 km is uitvoerbaar met de pathologische signalen van 6Gb/s.
Eigenschappen
Commercieel: -5°C~70°C
Toepassing
Norm
Spelddefinitie
| Speld Nr | Symbool | Naam/Beschrijving | Seq macht. | Nota's |
| 1 | VeeT | Zendergrond | eerste | |
| 2 | NC | Verbonden niet | derde | |
| 3 | NC | Verbonden niet | derde | |
| 4 | MOD_ABS | Afwezige de module, verbindt met VeeT in Module | derde | 1 |
| 5 | SCL | Lijn de met 2 draden van de Periodieke Interfaceklok, lvttl-I | derde | 2 |
| 6 | SDA | de lvttl-I/O Lijn met 2 draden van Periodieke Interfacegegevens, | derde | 2 |
| 7 | VeeT | Zendergrond | eerste | |
| 8 | TD2+ |
Zender (1310nm) niet-Omgekeerde GEGEVENS binnen. Gekoppeld AC. Cml-I |
derde | |
| 9 | TD2- |
Zender (1310nm) Omgekeerde GEGEVENS binnen. Gekoppeld AC. Cml-I |
derde | |
| 10 | TX2_DIS |
De zender (1310nm) maakt Input, lvttl-I onbruikbaar Hoog: Zender weg Laag: Zender |
derde | 3 |
| 11 | Verander van richting | Ontvangersgrond | eerste | |
| 12 | NC | Verbonden niet | derde | |
| 13 | NC | Verbonden niet | derde | |
| 14 | VeeT | Zendergrond | eerste | |
| 15 | VccT | Zendervoeding | tweede | |
| 16 | VccT | Zendervoeding | tweede | |
| 17 | VeeT | Zendergrond | eerste | |
| 18 | TD1+ |
Zender (1490nm) niet-Omgekeerde GEGEVENS binnen. Gekoppeld AC. Cml-I |
derde | |
| 19 | TD1- |
Zender (1490nm) Omgekeerde GEGEVENS binnen. Gekoppeld AC. Cml-I |
derde | |
| 20 | TX1_DIS |
De zender (1490nm) maakt, lvttl-I onbruikbaar Hoog: Zender weg Laag: Zender |
derde | 4 |
Seq. macht: De opeenvolging van de speldovereenkomst tijdens het hete stoppen.
Nota 1. MOD_ABS wordtverbondenmetVeeTbinnendemodule.
Nota 2. SDA&SCL(I2C)zalmet4.7kwordenuitgetrokken-weerstanden10kΩopgastheerraad.
Nota 3. Tx2_DIS wordtuitgetrokkenaanVccTmeteen4.7k-weerstand10kΩbinnendemodule.
Nota 4. Tx1_DIS wordtuitgetrokkenaanVccTmeteen4.7k-weerstand10kΩbinnendemodule.
Pakketoverzicht
De afmetingen zijn in millimeter. Alle afmetingen zijn ±0.1mm tenzij anders gespecificeerd. (Eenheid: mm)
