Productdetails:
|
| Product: | De Zendermodule van 6g-SDI CWDM | Datasnelheid (Gb/s): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| Moduletype: | Enige Zender | golflengte: | 1270~1450nm CWDM |
| Interface: | Simplexlc-vergaarbak | Afstand: | 20km |
| MSA/Non MSA: | MSA | OEM/ODM: | Steun |

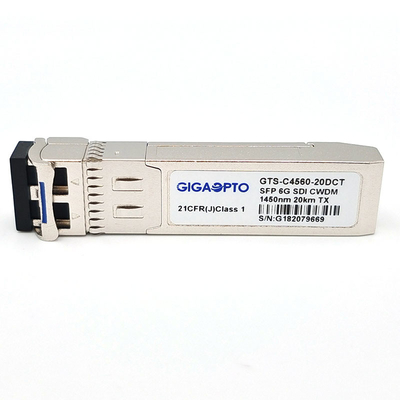

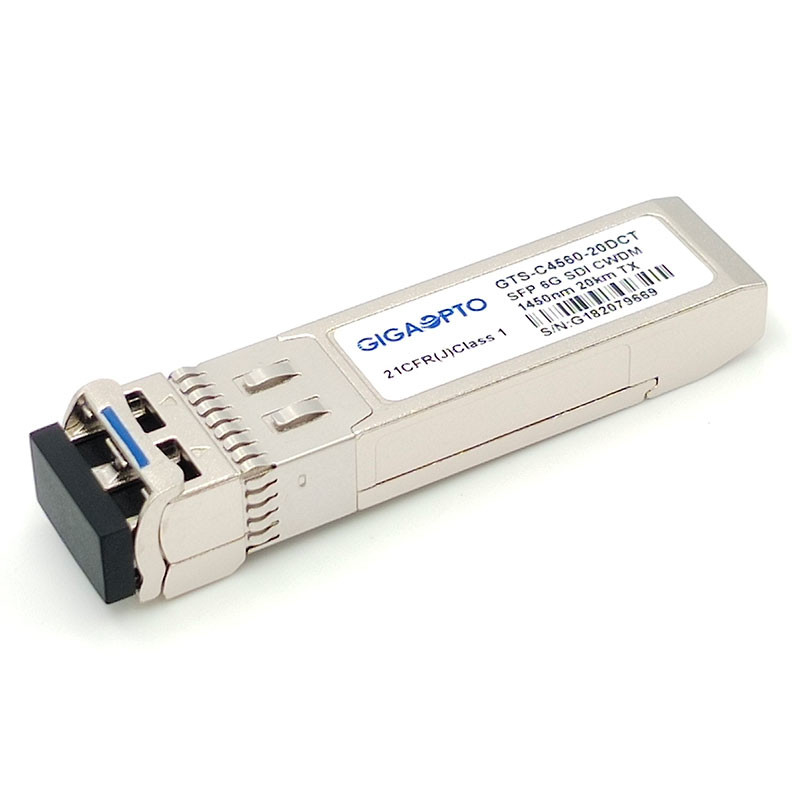

6G SDI Enige Zendermodule 1270nm-1450nm CWDM 20km LC-DOM MSA
Functionele Specificatie
| Product | De Zender van 6g-SDI CWDM | P/N | GTS-Cxx60-20DCT |
| Beetje Rata (Gb/s) | 50Mb/s - 5.94Gb/s | Pin Assignment | MSA |
| Type | Enige Zender | Temperatuur | 0 aan 70°C (32 aan 158°F) |
| Centrumgolflengte (TX) | 1270nm~1450nm | Transmissie | 20km |
| Schakelaartype | Simplexlc | Kabeltype | G.652 SMF |
| TX type | De Laser van CWDM DFB | RX deel | N/A |
| TX uit Macht (dBm) | -8~ -3dBm | Uitstervenverhouding (dB) | >5dB |
| Video Pathologische Patronen | Steun als gebrek | Digitale Kenmerkende Controle | Gesteund |
| OEM/ODM | Gesteund | Garantietijd | 3 jaar |
| Toepassingen | SD/HD/3G/6G SDI | ||
Beschrijving
De Zendermodule van GTS-Cxx60-20DCT 6G SDI van Gigaopto wordt de Video Enige ontworpen voor videotransmissietoepassingen met één kanaal meer dan 20km over enige de wijzevezel van G.652 via een CWDM-golflengtekanaal van 1270nm aan 1450nm (20nm elke stap) met een simplexlc-schakelaar. Het steunt de datasnelheden van 50Mb/s aan 5.94Gb/s. Deze zender wordt specifiek ontworpen voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor de tarieven van SMPTE259M, van SMPTE 344M, van SMPTE 292M, van SMPTE 424M en st-2081 periodieke.
Deze zender bestaat uit twee secties: een DFB-laserzender en MCU-een controleeenheid. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Deze zendermodule is volledige volgzaam met MSA SFP en sff-8472, digitale kenmerkende controlefunctie in real time zijn beschikbaar door de I2C-interface.
Het is geschikt voor high-definition digitale uitzendingtoepassingen.
Het opdracht geven van tot Informatie

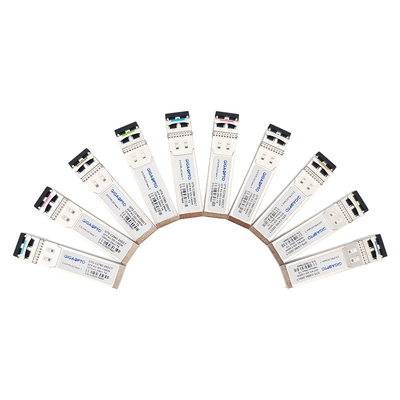

| Artikelnummer | Beschrijving | Datasnelheid | CWDM-Kanaal | Max Reach (km) | Klinkkleur |
| Gts-c2760-20DCT | 6G SDI CWDM Enige Zendermodule LC MSA | 6Gbps | 1270nm/- C27 | 20km | Lichtpaars |
| Gts-c2960-20DCT | 6G SDI CWDM Enige Zendermodule LC MSA | 6Gbps | 1290nm/- C29 | 20km | Hemelblauw |
| Gts-c3160-20DCT | 6G SDI CWDM Enige Zendermodule LC MSA | 6Gbps | 1310nm/- C31 | 20km | Geelgroen |
| Gts-c3360-20DCT | 6G SDI CWDM Enige Zendermodule LC MSA | 6Gbps | 1330nm/- C33 | 20km | Gele Oker |
| Gts-c3560-20DCT | 6G SDI CWDM Enige Zendermodule LC MSA | 6Gbps | 1350nm/- C35 | 20km | Roze |
| Gts-c3760-20DCT | 6G SDI CWDM Enige Zendermodule LC MSA | 6Gbps | 1370nm/- C37 | 20km | Beige |
| Gts-c3960-20DCT | 6G SDI CWDM Enige Zendermodule LC MSA | 6Gbps | 1390nm/- C39 | 20km | Wit |
| Gts-c4160-20DCT | 6G SDI CWDM Enige Zendermodule LC MSA | 6Gbps | 1410nm/- C41 | 20km | Zilver |
| Gts-c4360-20DCT | 6G SDI CWDM Enige Zendermodule LC MSA | 6Gbps | 1430nm/- C43 | 20km | Zwart |
| Gts-c4560-20DCT | 6G SDI CWDM Enige Zendermodule LC MSA | 6Gbps | 1450nm/- C45 | 20km | Geeloranje |
Eigenschappen
Toepassingen
PIN Definition
