Productdetails:
|
| Productnaam: | 6G SDI BIDI Zendontvanger | Max Bit-Rate: | 5.94Gbps |
|---|---|---|---|
| Pakket/Technologie: | SFP 1 vezel Tweerichtings | Optische Schakelaar: | Simplexlc |
| Max Reach: | 10km | Sleutelwoorden: | 6Gbps videobidi-Zendontvangermodule |
6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm 10km Zendontvangermodules MSA
Productenbeschrijving

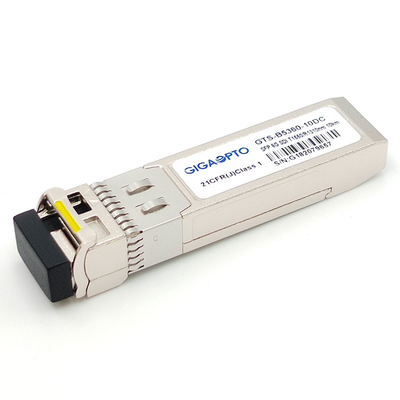

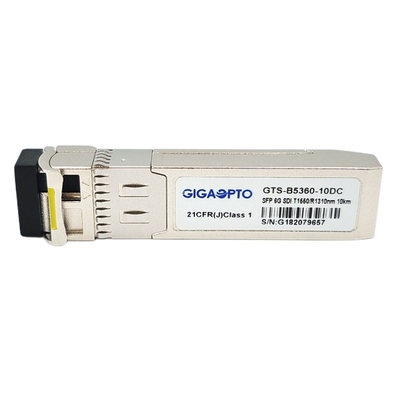

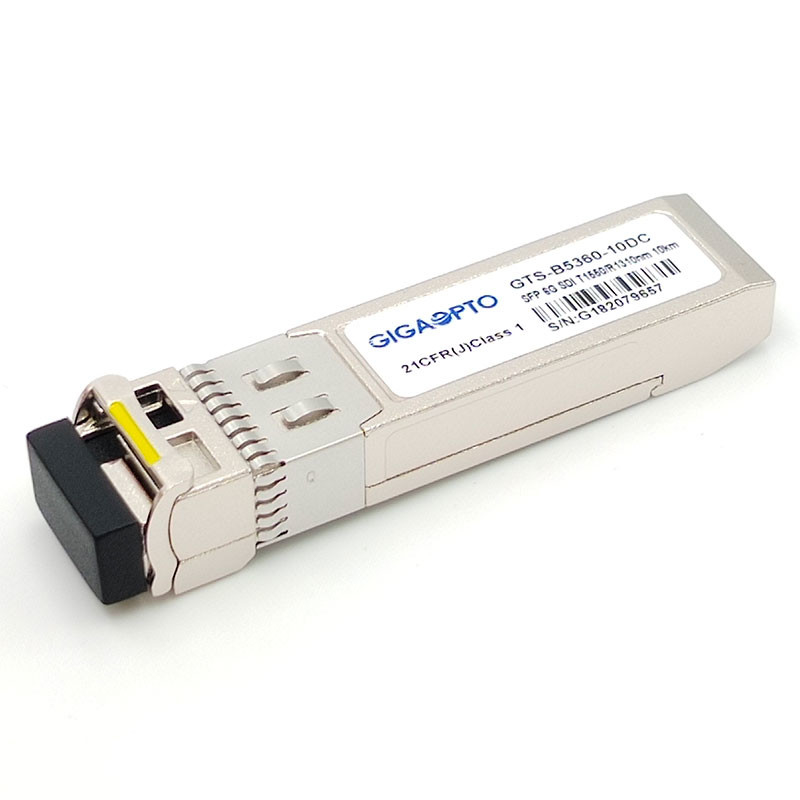

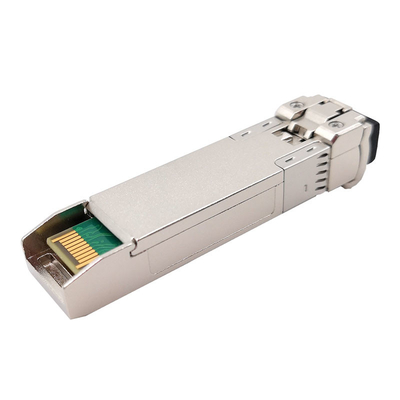

Gts-b5360-10DC van Gigaopto is één optische die de zendontvangermodule van vezel Tweerichtingssfp voor videotransmissietoepassingen wordt ontworpen.
De zendontvanger wordt ontworpen om over te brengen/ontvangt datasnelheden van 50Mbps aan 5.94Gbps en steunensdi is de pathologische patronen voor het tarief van SMPTE 259M, van SMPTE 344M, van SMPTE 292M, van SMPTE 424M en st-2081 periodieke, een maximumafstand van 10 km uitvoerbaar met de pathologische signalen van 6Gbps over een single-mode vezel (SMF) met een simplexlc-schakelaar
De zendontvanger bestaat uit drie secties: een de laserzender van 1310nm DFB, een 1550nm-SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA), Reclocker, en een MCU-controlemechanisme dat. De zendontvanger is volgzaam met Multi-Source Overeenkomst van SFP (MSA), het met de de speldschakelaar van SFP+ 20 is om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C.
Functionele Specificatie
| Product | 6G SDI BIDI Zendontvanger | Artikelnummer | Gts-b5360-10DC |
| Max Bit Rate | 5.94Gb/s | MSA Pinout | Ja |
| Module-type | Zendontvanger | Werkende Temperatuur | 0°C aan 70°C /-40 °C aan +85°C |
| Centrumgolflengte | TX1310nm /RX1550nm | Max Distance | 10km |
| Schakelaar /Polish | Simplexlc UPC | Media | Enige wijzevezel |
| Zendercomponent | DFB BiDi | Ontvangerscomponent | SPELD |
| Voedingvoltage | 3.3V | Totale (Typische) Stroom | 200mA |
| TX outputmacht | -6~+1dBm | RX gevoeligheid | < -14dB=""> |
| Uitstervenverhouding | >7.0dB | Controle | Ja |
| Video Pathologische Patronensteun | gebrek | Gewicht | 25gram |
| Toepassing | 4K video (6G ultra-SDI) Optisch Signaaltransmissie, SMPTE 424M/297M (1080p-2.97Gbps), SMPTE 292M/297M (HDTV-1.485Gbps), SMPTE 259M/297M (SDTV-270Mbps), tot de Optische Verbinding van 6Gbps | ||
Eigenschappen
0°C aan +70°C
-40°C aan +85°C
Toepassingen
PIN Definition
