Productdetails:
|
| Productnaam: | 6G SMPTE BIDI SFP | Bitrate: | 50Mbps~5.94Gbps |
|---|---|---|---|
| Pakket/Technologie: | SFP 1 vezel | Schakelaar: | LC simplex |
| Bereik: | 10km | Sleutelwoorden: | 6G TX1310nm/RX1550nm |
6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm 10km Zendontvangermodules MSA
Productenbeschrijving

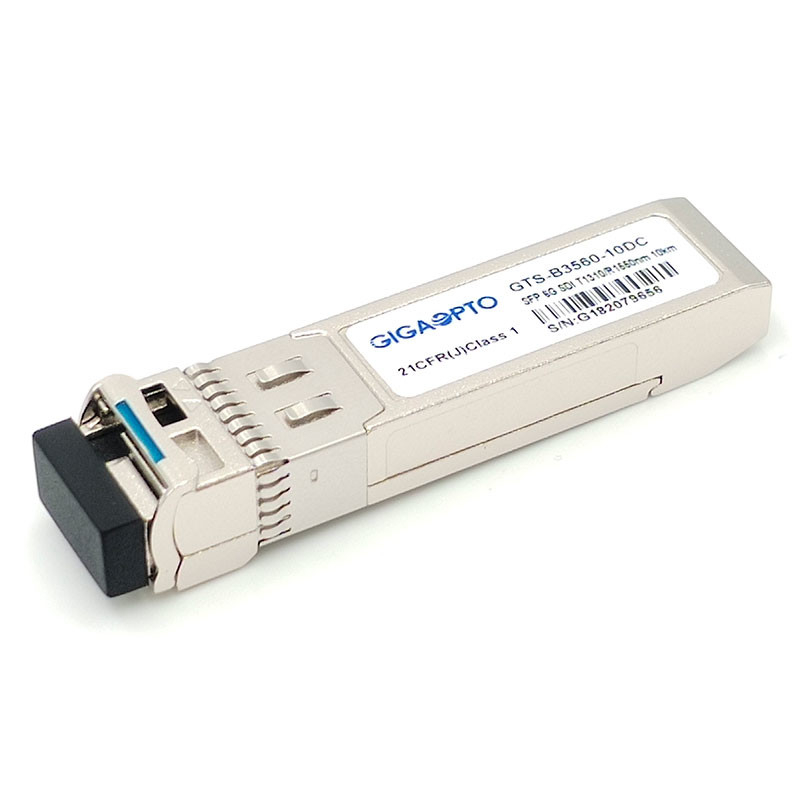

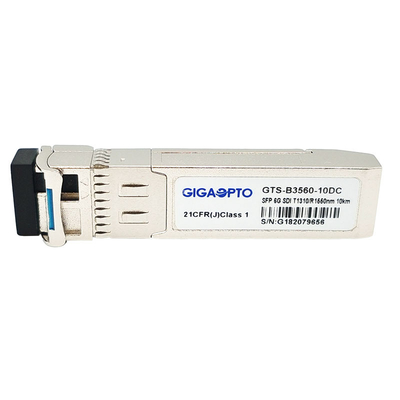

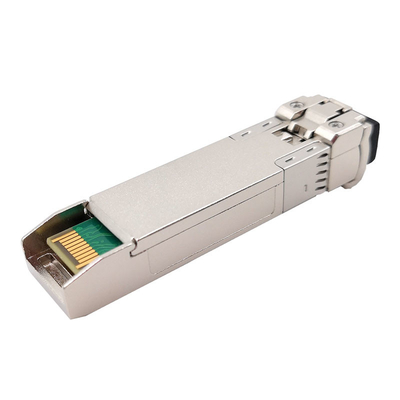

Gts-b3560-10DC van Gigaopto is één optische die de zendontvangermodule van vezel Tweerichtingssfp voor videotransmissietoepassingen wordt ontworpen.
De zendontvanger wordt ontworpen om over te brengen/ontvangt datasnelheden van 50Mbps aan 5.94Gbps en steunensdi is de pathologische patronen voor het tarief van SMPTE 259M, van SMPTE 344M, van SMPTE 292M, van SMPTE 424M en st-2081 periodieke, een maximumafstand van 10 km uitvoerbaar met de pathologische signalen van 6Gbps over een single-mode vezel (SMF) met een simplexlc-schakelaar.
De zendontvanger bestaat uit drie secties: een de laserzender van 1310nm DFB, een 1550nm-SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA), Reclocker, en een MCU-controlemechanisme dat. De zendontvanger is volgzaam met Multi-Source Overeenkomst van SFP (MSA), het met de de speldschakelaar van SFP+ 20 is om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C.
Functionele Specificatie
| Product | 6G Videobidi SFP | Artikelnummer | Gts-b3560-10DC |
| Max Data Rate | 5.94Gb/s | MSA Pinout | Ja |
| Module-type | Zender + Ontvanger | Werkende Temperaturen. | 0°C aan 70°C /-40 °C aan +85°C |
| Centrumgolflengte | 1310nm-TX/1550nm-RX | Vezeltransmissie | 10km |
| Interface /Polish | Simplexlc UPC | Vezeltype | SMF G.652 |
| Zendertype | DFB BiDi | Ontvangerstype | SPELD |
| Voedingvoltage | 3.3V | Totale (Typische) Stroom | 200mA |
| TX optische Macht | -6~+1dBm | Ontvang Gevoeligheid | < -14dB=""> |
| Uitstervenverhouding | >7.0dB | Digitale Diagnostiek | Ja |
| Video Pathologische Patronen | Steun als gebrek | Gewicht | 0.025kg |
| Toepassing | SD/HD/3G/6G SDI | ||
Eigenschappen
0°C aan +70°C
-40°C aan +85°C
Toepassingen
PIN Definition
