Productdetails:
|
| Productnaam: | 6G SDI CWDM Zendontvanger | Datasnelheid: | 50Mbps~6Gbps |
|---|---|---|---|
| Pakket: | SFP | Interface: | LC duplex |
| Vezelbereik: | 20km | Sleutelwoorden: | 6G uhd-SDI Zendontvanger |

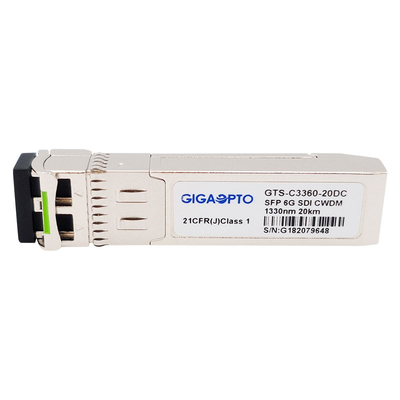

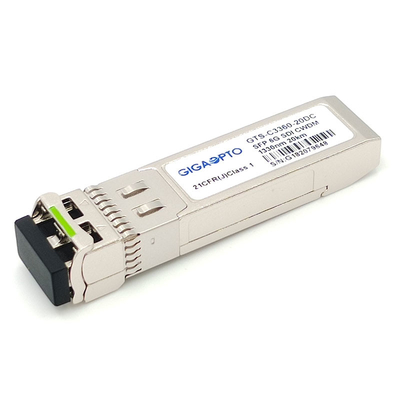

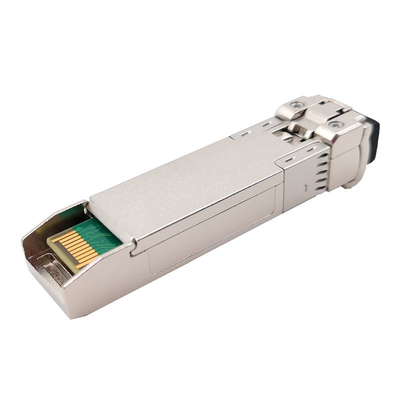

6Gbps CWDM 1270nm - Video de Zendontvangermodule van 1450nm voor SD/HD/3G/6G/SDI
Productenbeschrijving van 6deZendontvangerreeksenvan g-SDICWDMSFP1270nm~1450nm
Deze video de zendontvangerreeks van 6Gbps is hoge prestaties, rendabele module voor videotransmissietoepassingen met twee kanalen.
Het steunt datasnelheden van 50Mbps aan 5.94Gbps en voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor de tarieven van SMPTE259M, van SMPTE 344M, van SMPTE 292M, van SMPTE 424M en st-2081 periodieke specifiek ontworpen. Een maximum verbindingsbereik tot 20km over Single-Mode Vezel (SMF) via CWDM-golflengte van 1270nm aan 1450nm-kanaal.
De zendontvanger omvat drie secties: een DFB-laser, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA), Reclocker, en een MCU-controlemechanisme dat. De zendontvanger is volgzaam met Multi-Source Overeenkomst van SFP (MSA), het met de de speldschakelaar van SFP+ 20 is om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C.
Functionele Specificatie
| Productnaam | 6G Videocwdm SFP | Bitrate | 50 Mbit/s - 5,94 Gbit/s |
| Moduletype | Zender + Ontvanger | MSA/Non-MSA Pinout | MSA |
| Vormfactor | SFP | Werkende Temperatuur | Commercieel /Industrial |
| Golflengtekanaal | CWDM (1270~1450) NM | Transmissie | 20km |
| Optische Schakelaar | Duplexlc | Kabeltype | G.652 SMF |
| LD-Type | DFB CWDM | PD Type | SPELD |
| Leveringsvoltage | 3.3V | Leveringsstroom | (Maximum) 400mA |
| TX macht | -6~0dBm | Ontvangersgevoeligheid | < -14dB=""> |
| Uitstervenverhouding | >7.0dB | Ontvangersoverbelasting | > 0.5dBm |
| Digitale Kenmerkend | Gesteund | Garantie | 3 jaar |
| Video Pathologische Patronensteun | ja | Gewicht | 0.025kg |
| Toepassing | SD/HD/3G/6G SDI | ||
Eigenschappen
0°C aan +70°C
-40°C aan +85°C
Toepassingen
Het opdracht geven van tot Informatie

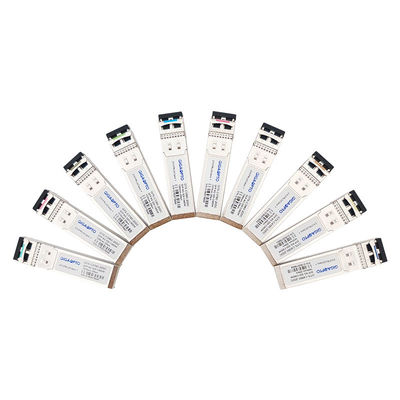

| Artikelnummer | Beschrijving | Datasnelheid | CWDM-Kanaal | Kabelafstand | Klinkkleur |
| Gts-c2760-20DC | 6G SDI CWDM DFB SFP de Module 1270nm SPELDT 20km SMF Dubbele LC MSA | 6Gbps | 1270nm /-C27 | 20km | Lichtpaars |
| Gts-c2960-20DC | 6G SDI CWDM DFB SFP de Module 1290nm SPELDT 20km SMF Dubbele LC MSA | 6Gbps | 1290nm/- C29 | 20km | Hemelblauw |
| Gts-c3160-20DC | 6G SDI CWDM DFB SFP de Module 1310nm SPELDT 20km SMF Dubbele LC MSA | 6Gbps | 1310nm/- C31 | 20km | Geelgroen |
| Gts-c3360-20DC | 6G SDI CWDM DFB SFP de Module 1330nm SPELDT 20km SMF Dubbele LC MSA | 6Gbps | 1330nm/- C33 | 20km | Gele Oker |
| Gts-c3560-20DC | 6G SDI CWDM DFB SFP de Module 1350nm SPELDT 20km SMF Dubbele LC MSA | 6Gbps | 1350nm/- C35 | 20km | Roze |
| Gts-c3760-20DC | 6G SDI CWDM DFB SFP de Module 1370nm SPELDT 20km SMF Dubbele LC MSA | 6Gbps | 1370nm/- C37 | 20km | Beige |
| Gts-c3960-20DC | 6G SDI CWDM DFB SFP de Module 1390nm SPELDT 20km SMF Dubbele LC MSA | 6Gbps | 1390nm/- C39 | 20km | Wit |
| Gts-c4160-20DC | 6G SDI CWDM DFB SFP de Module 1410nm SPELDT 20km SMF Dubbele LC MSA | 6Gbps | 1410nm/- C41 | 20km | Zilver |
| Gts-c4360-20DC | 6G SDI CWDM DFB SFP de Module 1430nm SPELDT 20km SMF Dubbele LC MSA | 6Gbps | 1430nm/- C43 | 20km | Zwart |
| Gts-c4560-20DC | 6G SDI CWDM DFB SFP de Module 1450nm SPELDT 20km SMF Dubbele LC MSA | 6Gbps | 1450nm/- C45 | 20km | Geeloranje |
PIN Definition
