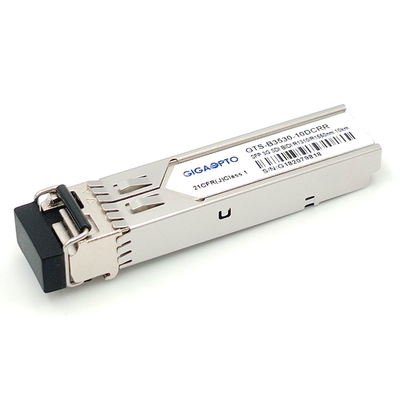

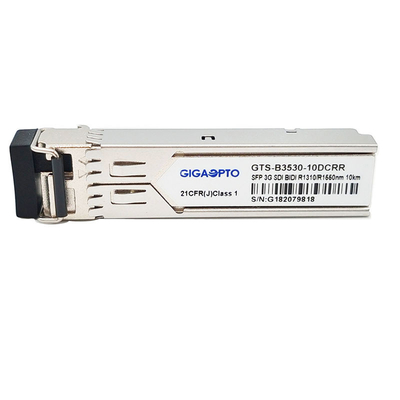

Productdetails:
|
| Punt: | 3G de Dubbele Ontvangers van SFP BiDi | Datasnelheid: | 50Mbps-2.97Gbps |
|---|---|---|---|
| Type: | Dubbele Ontvangers in BOSA | Centrumgolflengte: | RX1_1310nm/RX2_1550nm |
| Schakelaar: | LC simplex | Afstand: | 10km |
| Speldtaak: | Niet-MSA Pinout | OEM/ODM: | Beschikbaar |
3Gbps de tweerichtings de ontvangers digitale video/audiosfp van 1310nm/1550nm dubbele Video Pathologische Patronen van modulesteunen voor BR-SDI, hd-SDI en 3g-SDI niet MSA Pinout 10km LC DDM
Functionele Specificatie
| Productnaam | De Dubbele Ontvangers van 3g-SDI BiDi | Bandbreedte (Gbps) | 50 Mbit/s - 2,97 Gbit/s |
| Vormfactor | SFP 2RX in 1-vezel | Pin Assignment | Niet-MSA Pinout |
| Video Pathologische Patronen | Steun | Temperatuur | Het werken: 0 aan 70°C (32 aan 158°F) |
| Centrumgolflengte (RX) | 1310nm - RX1/1550nm-RX2 | Transmissie | 10km |
| Interface | Simplexlc-Vergaarbak | Vezeltype | SMF |
| Zenderdeel | N/A | Ontvangerstype | SPELD (2*PIN IN BOSA) |
| Voedingvoltage | 3.3V | (Maximum) leveringsstroom | 200mA |
| Protocollen | SFP MSA | Ontvangersoverbelasting | > 0dBm |
| Ontvangersgevoeligheid (PRBS) | BR-SDI:<-20dbm> | ||
| (Pathologische) ontvangersgevoeligheid | BR-SDI:<-16dbm> | ||
| Digitale Kenmerkend | Steun | Garantie | van 3 jaar |
| OEM/ODM | Steun | MTBF | 1,000,000Hours |
| Toepassing | SMPTE 297-2006 Compatibele elektro-aan-Optische Interfaces | ||
| HDTV/SDTV Service Interfaces | |||
Verbindingsafstand
| Artikelnummer | SDI | Datasnelheid | Max Link Distance |
| Gts-b3530-10DCRR | 3g-SDI | 2.97Gbps | 10km |
| Hd-SDI | 1.485Gbps | 21km | |
| BR-SDI | 270Mbps | 30km |
Beschrijving
Gts-b3530-10DCRR is 1 vezel Tweerichtings dubbel - de module van de kanaalontvanger wordt ontworpen om optische periodieke digitale signalen over te brengen zoals die in SMPTE 297-2006 worden bepaald. Het steunt de datasnelheden van 50Mb/s aan 2.97Gb/s. Deze dubbele ontvangersmodule wordt specifiek ontworpen voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodieke tarieven.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. Het is met twee onafhankelijke 1310 NM en 1550 NM-laserontvangers. Elke ontvanger kan signaal van 50 Mb/s aan 2.97Gb/s met maximaal 30km van single-mode vezel ontvangen wanneer het gebruiken van gts-b3530-10DCTT als zender. Een maximumafstand van 10km is uitvoerbaar met de pathologische signalen van 3Gb/s.
Eigenschappen
Toepassing
PIN Definition
