3G SDI Dubbele Optische SM Zenders 1310nm 40km Video Pathologische Patronenmodule niet MSA Pinout

de zenders digitale video/audiosfp van 3Gbps 1310nm steunt de dubbele module video pathologische patronen voor BR-SDI, hd-SDI en 3g-SDI niet MSA Pinout 40km LC DDM

Functionele Specificatie

Beschrijving

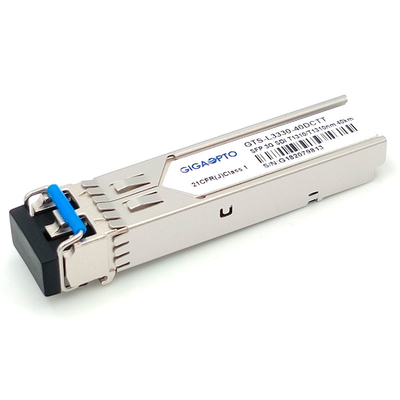

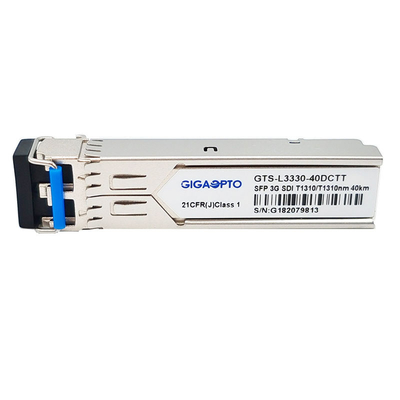

Gts-l3330-40DCTT is dubbel - kanaliseer optische zendermodule, bestaat elk kanaal uit twee secties: een DFB-laserzender en MCU-een controleeenheid. Deze die zendermodule wordt ontworpen om optische periodieke digitale signalen over te brengen zoals die in SMPTE 297-2006 worden bepaald.

Het steunt van 50Mbps aan 3Gbps en voor overbracht SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M SDI pathologische patronen specifiek ontworpen.

Elke zender kan signaal van 50Mbps aan 3Gbps-transmissiebereik tot 40km met de pathologische signalen van 3Gbps overbrengen.

Het is met SFP 20 speldschakelaar om heet stopvermogen, hoogtepunt toe te staan volgzaam met SFP MSA, sff-8472 normen. De ingebouwde digitale diagnostiek die (DDM) controleren verleent toegang tot werkende parameters in real time.

Het is geschikt voor high-definition digitale uitzendingtoepassingen.

Eigenschappen

• Steunen video pathologische patronen voor BR-SDI, hd-SDI en 3g-SDI
• Compatibel systeem 297-2006 van SMPTE
• Robuuste fouten vrije transmissie van signalen van 50Mb/s aan 2.97Gb/s & tot 40km SMF
• 1310nm dubbele Zender met Duplexlc-Vergaarbak
• Twee maakt de Onafhankelijke TTL Laser Input onbruikbaar
• MSA niet Pinout
• Metaalbijlage voor Lagere EMI
• Digitale Kenmerkende functies beschikbaar door de I2C-interface
• Compatibel systeem met RoHS
• +3.3V kies voeding uit
• Werkende gevaltemperatuur: Norm: 0 aan +70°C

Toepassing

• Elektro-Optische Convertor 3g-sdi/hd-sdi/sd-SDI
• Optisch-Elektroconvertor 3g-sdi/hd-sdi/sd-SDI
• Verre digitale vertoning of veiligheidstoezichtsystemen
• Professionele videouitzending
• Digitaal bioskoopsysteem

PIN Definition
