Productdetails:
|
| Productnaam: | 3Gbps de video Optische Zender van SFP | Datasnelheid (Gbps): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| Moduletype: | Enige Zender | golflengte: | 1270nm~1610nm CWDM CH |
| Optische Interface: | LC vergaarbak | Transmissie: | 40km |
| Pin Assignment: | Niet MSA | OEM/ODM: | Gesteund |
3Gbps video Optische de Zendercwdm 1270nm-1610nm 40km SMF LC Steun van SFP voor Pathologische Patronensignalen DDM niet MSA Pinout
Functionele Specificatie
| Productnaam | de Zender van 3G DVI CWDM SFP | Artikelnummer | GTS-Cxx30-40DCTN |
| Bitrate (Gb/s) | 50Mb/s - 2.97Gb/s | Pin Assignment | Niet MSA |
| Moduletype | Slechts zender | Temperatuurwaaier | 0 aan 70°C |
| Centrumgolflengte (TX) | Het Kanaal van CWDM C27-C61 | Kabelafstand | 40km |
| Interface | LC simplex | Media | Single-mode vezel |
| LD-Type | CWDM DFB | PD Type | N/A |
| Voedingvoltage | 3.3V | Huidig (Maximum) | 350mA |
| Zendermacht | -2~+3 dBm | Uitsterven-verhouding | >5.0dB |
| Pathologische Patronen | met (gebrek) | DOM/DDM | Ja |
| OEM/ODM | Gesteund | MTBF | 1,000,000Hours |
| Toepassingen |
SMPTE 297-2006 Compatibele elektro-aan-Optische Interfaces HDTV/SDTV Service Interfaces |
||
Beschrijving
De de Zendermodule wordt van GTS-Cxx30-40DCTN SMPTE 3G CWDM SFP van Gigaopto ontworpen voor videotransmissietoepassingen met één kanaal meer dan 40km over een SMF via een CWDM-golflengtekanaal van 1270nm aan 1610nm (20nm elke stap) met een simplexlc-schakelaar. Het steunt de datasnelheden van 50Mb/s aan 2.97Gb/s. Deze zender wordt specifiek ontworpen voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodieke tarieven.
Deze zender bestaat uit twee secties: een DFB-laserzender en MCU-een controleeenheid. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Het opdracht geven van tot Informatie

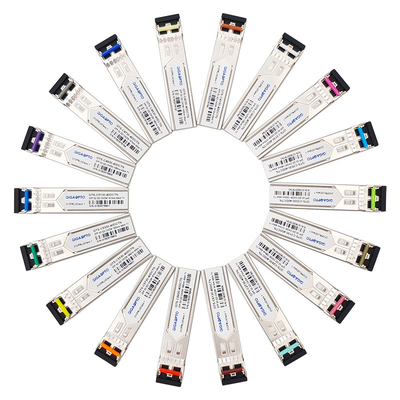

| Artikelnummer | Beschrijving 3G SDI CWDM Enige TX | CWDM/CH | Afstand (km) | Speld-taak | Klinkkleur |
| Gts-c2730-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1270nm/- C27 | 40km | MSA | Lichtpaars |
| Gts-c2930-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1290nm/- C29 | 40km | MSA | Hemelblauw |
| Gts-c3130-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1310nm/- C31 | 40km | MSA | Geelgroen |

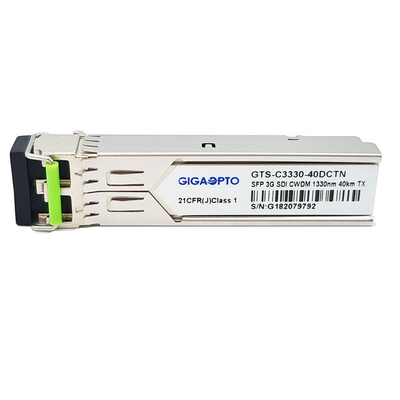

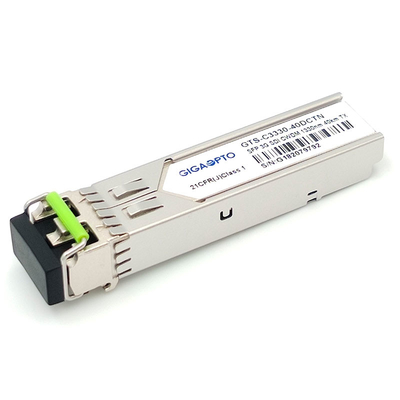

| Gts-c3330-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1330nm/- C33 | 40km | MSA | Gele Oker |
| Gts-c3530-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1350nm/- C35 | 40km | MSA | Roze |
| Gts-c3730-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1370nm/- C37 | 40km | MSA | Beige |
| Gts-c3930-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1390nm/- C39 | 40km | MSA | Wit |
| Gts-c4130-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1410nm/- C41 | 40km | MSA | Zilver |
| Gts-c4330-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1430nm/- C43 | 40km | MSA | Zwart |
| Gts-c4530-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1450nm/- C45 | 40km | MSA | Geeloranje |
| Gts-c4730-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1470nm/- C47 | 40km | MSA | Grijs |
| Gts-c4930-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1490nm/- C49 | 40km | MSA | Vlolet |
| Gts-c5130-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1510nm/- C51 | 40km | MSA | Blauw |
| Gts-c5330-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1530nm/- C53 | 40km | MSA | Groen |
| Gts-c5530-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1550nm/- C55 | 40km | MSA | Geel |
| Gts-c5730-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1570nm/- C57 | 40km | MSA | Sinaasappel |
| Gts-c5930-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1590nm/- C59 | 40km | MSA | Rood |
| Gts-c6130-40DCTN | de Enige Zender van 3Gb/s hd-SDI /SD-SDI /3G-SDI SFP CWDM | 1610nm/- C61 | 40km | MSA | Bruin |
Eigenschappen
Toepassing
PIN Definition
Nota: De maatschappij van Film en Televisieingenieurs voor SMPTE heeft plotseling normen voor de behandeling van hoge definitie videosignalen met pathologisch patroon. De normen van SMPTE vragen momenteel 259M (BR-SDI), 344M (ED-SDI), 292M (hd-SDI) en 424M (3g-SDI).
SMPTE 297-2006: Deze norm bepaalt de vezel optische interface voor de transmissie en de ontvangst van SDI signalen bij diverse datasnelheden: 3G ~ 12G
SMPTE 259M: 143 door 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 en 1.485/1.001 Gb/s
SMPTE 424M: 2.97 en 2.97/1.001 Gb/s
Deze bitrate volstaan voor 1080p-video bij 50 of 60 frames per seconde.
