Productdetails:
|
| Productnaam: | de Zender van 3G DVI CWDM SFP | Bitrate (Gbps): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| Module-type: | Enige TX | Golflengte/Kanaal: | 1270~1610NM CWDM TX W/O RX |
| Schakelaartype: | LC vergaarbak | Bereik: | 20km |
| Pin Assignment: | Niet MSA | DDMI: | Gesteund |
| Markeren: | 20km Videosfp Zendontvanger,1270nm videosfp-Zendontvanger,1610nm videosfp-Zendontvanger |
||
Kiezen de Video Pathologische Patronen niet van MSA 3g-sdi/hd-sdi/sd-SDI CWDM 1270nm-1610nm SFP Zendermodule 20km SMF LC DDM uit
Functionele Specificatie
| Productnaam | De Zender van 3g-SDI CWDM | P/N (Artikelnummer) | GTS-Cxx30-20DCTN |
| Bandbreedte (Gb/s) | 0.05Gbps- 2.97Gbps | MSA/Non-MSA Pinout | Niet MSA |
| Moduletype | Enige Zender | Temperatuur | 0 aan 70°C (32 aan 158°F) |
| Centrumgolflengte (TX) | C27-C61 kanaal | Bereik | 20km |
| Schakelaar | LC simplex | Vezeltype | SMF |
| Zendertype | DFB CWDM | Ontvangerscomponent | Zonder |
| TX gemiddelde Macht | -8 ~ -3dBm | Uitstervenverhouding | >5dB |
| Pathologische Patronen | Steun als gebrek | DDMI | Gesteund |
| OEM/ODM | Gesteund | MTBF | 1,000,000Hours |
| Toepassingen | SMPTE 297-2006 Compatibele elektro-aan-Optische Interfaces | ||
| HDTV/SDTV Service Interfaces | |||
Beschrijving

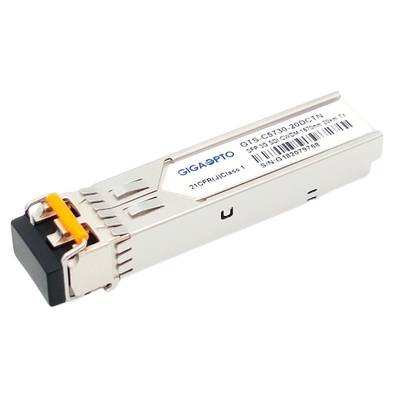

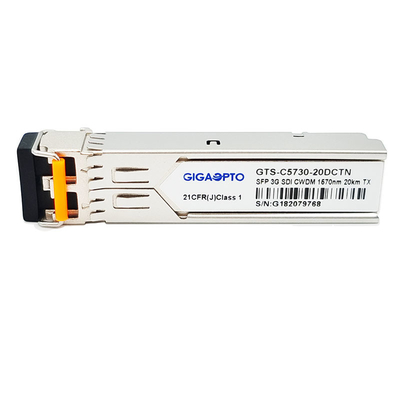

Van Gigaopto wordt de Videosfp enig-TX Module van GTS-Cxx30-20DCTN 3G ontworpen voor videotransmissietoepassingen met één kanaal meer dan 20km over een SMF via een CWDM-golflengtekanaal van 1270nm aan 1610nm (20nm elke stap) met een simplexlc-schakelaar. Het steunt de datasnelheden van 50Mb/s aan 2.97Gb/s. Deze zender wordt specifiek ontworpen voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodieke tarieven.
Deze zender bestaat uit twee secties: een DFB-laserzender en MCU-een controleeenheid. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Het opdracht geven van tot Informatie
| Artikelnummer | Beschrijving 3G DVI CWDM Enige TX | CWDM-Kanaal | Bereik | Speld-taak | Klinkkleur |
| Gts-c2730-20DCTN | de Enige Zender van 3G CWDM SFP | 1270nm/- C27 | 20km | Niet MSA | Lichtpaars |
| Gts-c2930-20DCTN | de Enige Zender van 3G CWDM SFP | 1290nm/- C29 | 20km | Niet MSA | Hemelblauw |
| Gts-c3130-20DCTN | de Enige Zender van 3G CWDM SFP | 1310nm/- C31 | 20km | Niet MSA | Geelgroen |
| Gts-c3330-20DCTN | de Enige Zender van 3G CWDM SFP | 1330nm/- C33 | 20km | Niet MSA | Gele Oker |
| Gts-c3530-20DCTN | de Enige Zender van 3G CWDM SFP | 1350nm/- C35 | 20km | Niet MSA | Roze |
| Gts-c3730-20DCTN | de Enige Zender van 3G CWDM SFP | 1370nm/- C37 | 20km | Niet MSA | Beige |
| Gts-c3930-20DCTN | de Enige Zender van 3G CWDM SFP | 1390nm/- C39 | 20km | Niet MSA | Wit |
| Gts-c4130-20DCTN | de Enige Zender van 3G CWDM SFP | 1410nm/- C41 | 20km | Niet MSA | Zilver |
| Gts-c4330-20DCTN | de Enige Zender van 3G CWDM SFP | 1430nm/- C43 | 20km | Niet MSA | Zwart |
| Gts-c4530-20DCTN | de Enige Zender van 3G CWDM SFP | 1450nm/- C45 | 20km | Niet MSA | Geeloranje |
| Gts-c4730-20DCTN | de Enige Zender van 3G CWDM SFP | 1470nm/- C47 | 20km | Niet MSA | Grijs |
| Gts-c4930-20DCTN | de Enige Zender van 3G CWDM SFP | 1490nm/- C49 | 20km | Niet MSA | Vlolet |
| Gts-c5130-20DCTN | de Enige Zender van 3G CWDM SFP | 1510nm/- C51 | 20km | Niet MSA | Blauw |
| Gts-c5330-20DCTN | de Enige Zender van 3G CWDM SFP | 1530nm/- C53 | 20km | Niet MSA | Groen |
| Gts-c5530-20DCTN | de Enige Zender van 3G CWDM SFP | 1550nm/- C55 | 20km | Niet MSA | Geel |
| Gts-c5730-20DCTN | de Enige Zender van 3G CWDM SFP | 1570nm/- C57 | 20km | Niet MSA | Sinaasappel |
| Gts-c5930-20DCTN | de Enige Zender van 3G CWDM SFP | 1590nm/- C59 | 20km | Niet MSA | Rood |
| Gts-c6130-20DCTN | de Enige Zender van 3G CWDM SFP | 1610nm/- C61 | 20km | Niet MSA | Bruin |
Eigenschappen
De commerciële werkende waaier van de gevaltemperatuur: 0℃ aan 70℃
Toepassing
PIN Definition
