Videosfp de Zendontvangercwdm Enige Zender MSA 1270nm-1610nm 20km SMF LC DDM van 3Gbps DVI

Kiezen de Video Pathologische Patronen van MSA 3g-sdi/hd-sdi/sd-SDI CWDM 1270nm-1610nm SFP Zendermodule 20km SMF LC DDM uit

Functionele Specificatie

Beschrijving

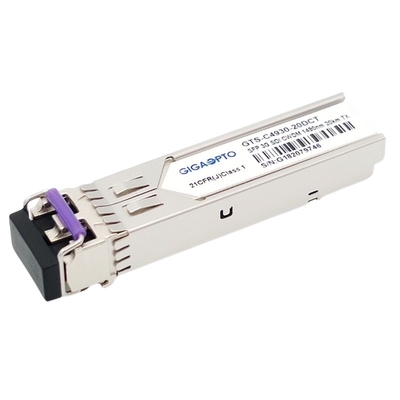

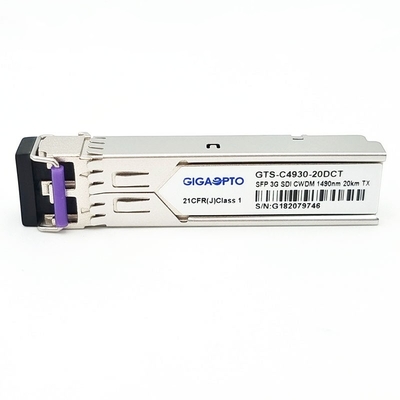

Van Gigaopto wordt de Videosfp enig-TX Module van GTS-Cxx30-20DCT 3G ontworpen voor videotransmissietoepassingen met één kanaal meer dan 20KM over een SMF via een CWDM-golflengtekanaal van 1270nm aan 1610nm (20nm elke stap) met een simplexlc-schakelaar. Het steunt de datasnelheden van 50Mb/s aan 2.97Gb/s. Deze zender wordt specifiek ontworpen voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodieke tarieven.

Deze zender bestaat uit twee secties: een DFB-laserzender en MCU-een controleeenheid. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.

Het opdracht geven van tot Informatie

Eigenschappen

• Steunen video pathologische patronen voor BR-SDI, hd-SDI en 3g-SDI
• Compatibel systeem 297-2006 van SMPTE
• Robuuste fouten vrije transmissie van signalen van 50Mb/s aan 3Gb/s & tot 20km SMF

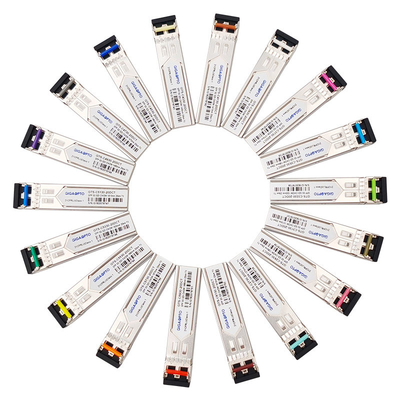

• DE LASER VAN 18CH CWDM DFB
• Metaalbijlage voor Lagere EMI
• Digitale Kenmerkende Controle
• Compatibel systeem met RoHS
• +3.3V kies voeding uit
• Werkende gevaltemperatuur: Norm: 0 aan +70°C

Toepassing

• Elektro-Optische Convertor 3g-sdi/hd-sdi/sd-SDI
• Optisch-Elektroconvertor 3g-sdi/hd-sdi/sd-SDI
• Verre digitale vertoning of veiligheidstoezichtsystemen
• Professionele videouitzending
• Digitaal bioskoopsysteem

PIN Definition

Nota: De maatschappij van Film en Televisieingenieurs voor SMPTE heeft plotseling normen voor de behandeling van hoge definitie videosignalen met pathologisch patroon. De normen van SMPTE vragen momenteel 259M (BR-SDI), 344M (ED-SDI), 292M (hd-SDI) en 424M (3g-SDI).

SMPTE 297-2006: Deze norm bepaalt de vezel optische interface voor de transmissie en de ontvangst van SDI signalen bij diverse datasnelheden: 3G ~ 12G

SMPTE 259M: 143 door 360 Mb/s

SMPTE 344M: 540 Mb/s

SMPTE 292: 1,485 en 1.485/1.001 Gb/s

SMPTE 424M: 2.97 en 2.97/1.001 Gb/s

Deze bitrate volstaan voor 1080p-video bij 50 of 60 frames per seconde.
