Productdetails:
|
| Productnaam: | 3G SMPTE SFP Enige TX | Bitrate (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| Centrumgolflengte: | TX1550nmw/o Ontvanger | Pin Assignment: | MSA NIET speld-uit |
| Optische Component: | DFB-Laser | Transmissie: | 40km op SMF |
| Video Pathologische Patronensteun: | JA | Sleutelwoorden: | 3G videozender |
| Markeren: | De Videosfp Zendontvanger niet van MSA,1550nmVideo SFP-Zendontvanger,SFP TX |
||

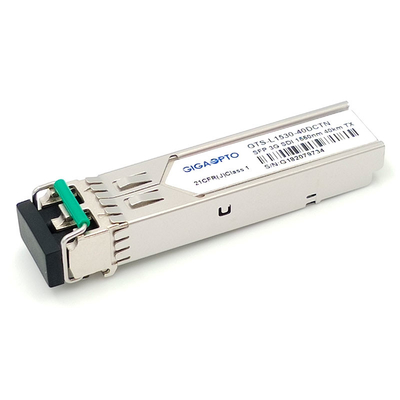

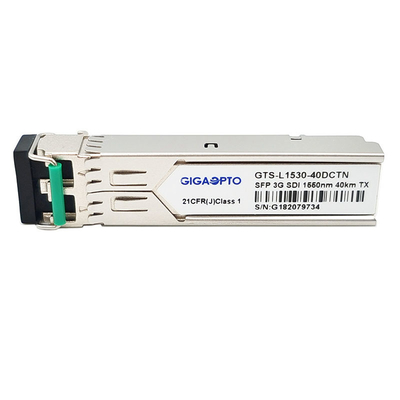

Steunt de Enige Zender 1550nm DFB 40km van SMPTE 3Gb/s SFP Video Pathologische Patronen voor BR-SDI, hd-SDI en 3g-SDI niet MSA
Functionele Specificatie
| Productnaam | 3G SMPTE SFP Enige TX | Artikelnummer. | Gts-l1530-40DCTN |
| Beetje Rata (Gb/s) | 50M - 2.97G | Pin Assignment | MSA niet speld-uit |
| Moduletype | Slechts zender | Werkende Temperaturen. | 0° aan 70° |
| Golflengte (TX) | 1550nm | Vezeltransmissie | 40km |
| Schakelaartype | LC | Vezeltype | SMF |
| Zender | DFB-Laser | Ontvanger | N/A |
| Voedingvoltage | 3.3V | Huidig (Maximum) | 350mA |
| Gelanceerde Macht | -2~+3dBm | ER | >5.0dB |
| Pathologische Patronen | Steun als gebrek | DDM | Ja |
| OEM/ODM | Steun | Protocollen | SFP MSA |
| Toepassingen | SD/HD/3G SDI | ||
Beschrijving
Van Gigaopto wordt de Enige TX de Zendermodule van gts-l1530-40DCTN 3G SMPTE SFP ontworpen voor toepassingen van 1 kanaal de videotransmissie meer dan 40km transmissie op single-mode vezel via 1550nm-Golflengte met een simplexlc-schakelaar. Het steunt de datasnelheden van 50Mb/s aan 2.97Gb/s. Deze zender wordt specifiek ontworpen voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodieke tarieven.
Deze zender bestaat uit twee secties: een DFB-laserzender en MCU-een controleeenheid. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Eigenschappen
Toepassing
PIN Definition
Nota: De maatschappij van Film en Televisieingenieurs voor SMPTE heeft plotseling normen voor de behandeling van hoge definitie videosignalen met pathologisch patroon. De normen van SMPTE vragen momenteel 259M (BR-SDI), 344M (ED-SDI), 292M (hd-SDI) en 424M (3g-SDI).
SMPTE 297-2006: Deze norm bepaalt de vezel optische interface voor de transmissie en de ontvangst van SDI signalen bij diverse datasnelheden: 3G ~ 12G
SMPTE 259M: 143 door 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 en 1.485/1.001 Gb/s
SMPTE 424M: 2.97 en 2.97/1.001 Gb/s
Deze bitrate volstaan voor 1080p-video bij 50 of 60 frames per seconde.
