Productdetails:
|
| Productnaam: | 3G de videomodule van SFP enig-TX | Bandbreedte (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| Centrumgolflengte: | TX1550nm w/o RX | Pin Assignment: | MSA speld-uit |
| Optische Schakelaar: | LC vergaarbak | Bereik: | 40km op SMF |
| Temperaturen: | Commercieel | Sleutelwoorden: | Videosfp |
| Markeren: | Videosfp-Zender,3Gbps SFP-Zender,1550nm SFP-Zender |
||
MSA 3g-SDI SFP Tx slechts 1550nm 40km Video Pathologische Patronen kiest Zendermodule DDM uit
Functionele Specificatie

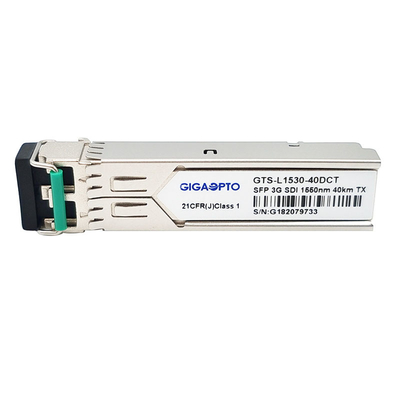

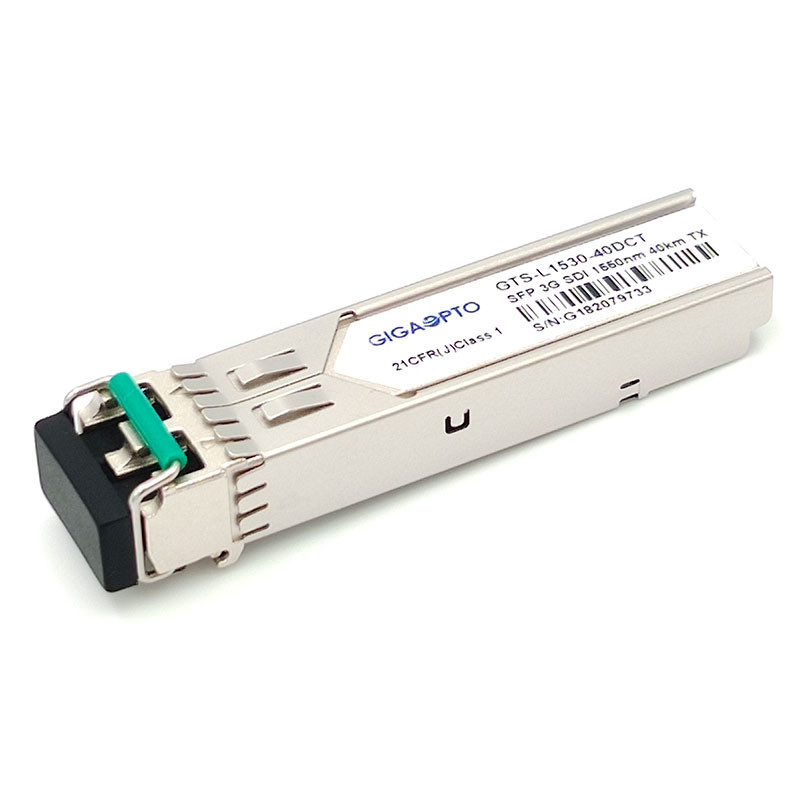

| Productnaam | 3G videosfp enig-TX | P/N | Gts-l1530-40DCT |
| Beetje Rata (Gb/s) | Tot 2.97G | Pin Assignment | MSA speld-uit |
| Moduletype | Enige Zender | Werkende Temperaturen. | 0 aan 70°C |
| Golflengte (TX) | 1550nm | Vezelbereik | 40km |
| Optische Schakelaar | LC | Vezeltype | Single-mode vezel |
| Zender | DFB-Laser | Ontvanger | N/A |
| Voedingvoltage | 3.3V | Huidig (Maximum) | 350mA |
| Gelanceerde Macht | -2~+3dBm | ER | >5.0dB |
| Pathologische Patronen | Steun als gebrek | DDM | Met |
| OEM/ODM | Ja | Protocollen | SFP MSA |
| Toepassingen | SD/HD/3G SDI | ||
Beschrijving
Van Gigaopto wordt de Videosfp enig-TX Module van gts-l1530-40DCT 3G ontworpen voor videotransmissietoepassingen met één kanaal meer dan 40km transmissie op SMF via 1550nm-Golflengte met een simplexlc-schakelaar. Het steunt de datasnelheden van 50Mb/s aan 2.97Gb/s, wordt Deze zender specifiek ontworpen voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodieke tarieven.
Deze zender bestaat uit twee secties: een DFB-laserzender en MCU-een controleeenheid. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Eigenschappen
Toepassing
PIN Definition
Nota: De maatschappij van Film en Televisieingenieurs voor SMPTE heeft plotseling normen voor de behandeling van hoge definitie videosignalen met pathologisch patroon. De normen van SMPTE vragen momenteel 259M (BR-SDI), 344M (ED-SDI), 292M (hd-SDI) en 424M (3g-SDI).
SMPTE 297-2006: Deze norm bepaalt de vezel optische interface voor de transmissie en de ontvangst van SDI signalen bij diverse datasnelheden: 3G ~ 12G
SMPTE 259M: 143 door 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 en 1.485/1.001 Gb/s
SMPTE 424M: 2.97 en 2.97/1.001 Gb/s
Deze bitrate volstaan voor 1080p-video bij 50 of 60 frames per seconde.
