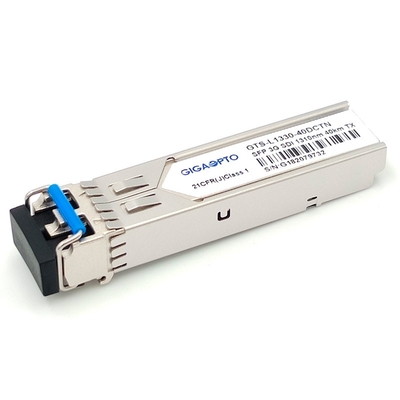

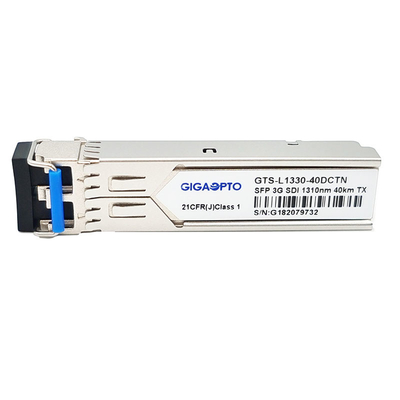

Productdetails:
|
| Productnaam: | 3Gbps video enig-Zendermodule | Bandbreedte: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| golflengte: | TX-1310nm w/o RX | Pin Assignment: | MSA niet Pinout |
| Interface: | LC simplex | Kabelbereik: | 40km |
| Temperatuur: | Commercieel | DDMI: | Gesteund |
| Sleutelwoorden: | 3Gbps de video Optische Zender van SFP | ||
| Markeren: | LC simplex Videosfp-Zendontvanger,1310nm videosfp-Zendontvanger,40km SFP Zender |
||
Niet kiest MSA 3g-SDI SFP Tx slechts 1310nm 40km Video Pathologische Patronen Zendermodule DDM voor SD/HD/3G SDI uit
Functionele Specificatie
| Productnaam | 3Gbps videosfp-enig-Zender | P/N | Gts-l1330-40DCTN |
| Beetje Rata | Tot 2.97Gb/s | Pin Assignment | MSA niet Pinout |
| Moduletype | Enige TX | C-temperaturen. | 0 aan 70°C |
| Golflengte (TX) | 1310nm | Kabelbereik | 10km |
| Optische Schakelaar | LC simplex | Media | Single-mode vezel |
| Zender | DFB-Laser | Ontvangerscomponent | N/A |
| Voedingvoltage | 3.3V | Huidig (Maximum) | 350mA |
| Gelanceerde Macht | -2~+3dBm | ER | >5.0dB |
| Pathologische Patronen | Steun als gebrek | DDM | Met |
| OEM/ODM | Ja | MTBF | 1,000,000Hours |
| Toepassingen | SD/HD/3G SDI | ||
Beschrijving
Van Gigaopto wordt de Videosfp Enige Zender van gts-l1330-40DCTN 3G SDI ontworpen voor videotransmissietoepassingen met één kanaal meer dan 40km afstand op SMF via 1310nm-Golflengte met simplexlc-schakelaar, steunt het de datasnelheden van 50Mb/s aan 2.97Gb/s.
Deze zender wordt specifiek ontworpen voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodieke tarieven.
Deze zender bestaat uit twee secties: een DFB-laserzender en MCU-een controleeenheid. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Het is met SFP 20 speldschakelaar om heet stopvermogen, hoogtepunt toe te staan volgzaam met SFP MSA, zijn de digitale kenmerkende controlefuncties in real time beschikbaar zoals die door SFF-8472 in gebreke zijn gebleven.
Eigenschappen
Toepassing
PIN Definition
Nota: De maatschappij van Film en Televisieingenieurs voor SMPTE heeft plotseling normen voor de behandeling van hoge definitie videosignalen met pathologisch patroon. De normen van SMPTE vragen momenteel 259M (BR-SDI), 344M (ED-SDI), 292M (hd-SDI) en 424M (3g-SDI).
SMPTE 297-2006: Deze norm bepaalt de vezel optische interface voor de transmissie en de ontvangst van SDI signalen bij diverse datasnelheden: 3G ~ 12G
SMPTE 259M: 143 door 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 en 1.485/1.001 Gb/s
SMPTE 424M: 2.97 en 2.97/1.001 Gb/s
Deze bitrate volstaan voor 1080p-video bij 50 of 60 frames per seconde.
