Productdetails:
|
| Productnaam: | 3G SDI Zender | Bitrate: | 3Gb/s |
|---|---|---|---|
| Golflengte (TX): | 1310nm | Pin Assignment: | MSA |
| Optische Schakelaar: | LC | Afstand: | 10km |
| DDM: | JA | Garantie: | van 3 jaar |
| Sleutelwoorden: | SDI Enige Zender | ||
| Markeren: | 3G videosfp-Zendontvanger,TX1310nm Videosfp-Zendontvanger,HD SDI SFP |
||
3Gb/s 1310nm 10km DOM LC SMF Enige de Zendontvangermodule MSA Pinout van Zender Video Pathologische Patronen
Functionele Specificatie
| Productnaam | de Zender van 3G HD/SDI SFP | Artikelnummer | Gts-l1330-40DCT |
| Bandbreedte | 50Mbps - 2.97Gbps | Pin Assignment | MSA |
| Module-type | Enige TX | Temperatuurwaaier | Commercieel |
| Centrumgolflengte (TX) | 1310nm | Kabel | 10-kilometer |
| Schakelaar | LC simplex | Vezel-type | SMF |
| LD-Type | DFB-Laser | PD Type | N/A |
| Voedingvoltage | +3.3V | Totale (Maximum) Stroom | 400mA |
| TX outputmacht | -5~0dBm | ER. | >5.0dB |
| Pathologische Patronen | Met | DDMI | Gesteund als gebrek |
| OEM/ODM | Gesteund | Protocollen | SFP MSA |
| Toepassingen | SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M | ||
Beschrijving

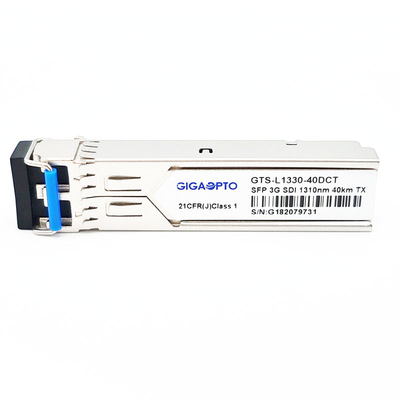

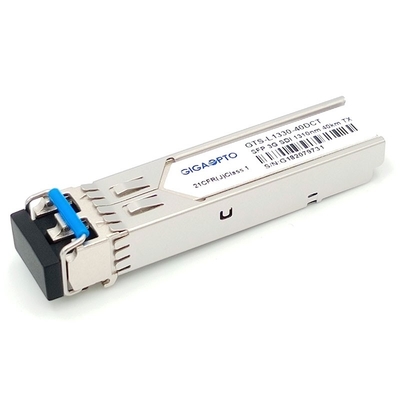

Is de Enige de Zendermodule van gts-l1330-40DCT 3G SDI van Gigaopto dubbel - de zendermodule van de kanaal optische enige die wijze wordt ontworpen om optische periodieke digitale signalen over te brengen zoals die in SMPTE 297-2006 wordt bepaald.
Het steunt van 50Mbps aan 3Gbps en voor overbracht SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M SDI pathologische patronen specifiek ontworpen.
Deze zender bestaat uit twee secties: een DFB-laserzender en MCU-een controleeenheid. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften, kan het signaal van 50Mbps aan 3Gbps-transmissiebereik tot 40km met de pathologische signalen van 3Gbps overbrengen.
Het is met SFP 20 speldschakelaar om heet stopvermogen, hoogtepunt toe te staan volgzaam met SFP MSA, sff-8472 normen. De ingebouwde digitale diagnostiek die (DDM) controleren verleent toegang tot werkende parameters in real time.
Het is geschikt voor high-definition digitale uitzendingtoepassingen.
Eigenschappen
Toepassing
PIN Definition
De Videotx1310nm 40KM slechts Zender van hd-SDI BR-SDI 3g-SDI SFP
Nota: De maatschappij van Film en Televisieingenieurs voor SMPTE heeft plotseling normen voor de behandeling van hoge definitie videosignalen met pathologisch patroon. De normen van SMPTE vragen momenteel 259M (BR-SDI), 344M (ED-SDI), 292M (hd-SDI) en 424M (3g-SDI).
SMPTE 297-2006: Deze norm bepaalt de vezel optische interface voor de transmissie en de ontvangst van SDI signalen bij diverse datasnelheden: 3G ~ 12G
SMPTE 259M: 143 door 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 en 1.485/1.001 Gb/s
SMPTE 424M: 2.97 en 2.97/1.001 Gb/s
Deze bitrate volstaan voor 1080p-video bij 50 of 60 frames per seconde.
