Productdetails:
|
| Productnaam: | 3G SDI Videosfp TX | Bitrate: | 3Gb/s |
|---|---|---|---|
| Golflengte (TX): | 1310nm | Pin Assignment: | MSA |
| Optische Schakelaar: | LC | Afstand: | 10km |
| DDM: | JA | Garantie: | van 3 jaar |
| Sleutelwoorden: | 3G digitale Video Enige Zender | ||
| Markeren: | 10km SDI SFP,TX1310nm SDI SFP,De Zender van BR SDI |
||
3Gb/s 1310nm 10km DOM LC SMF Enige de Zendontvangermodule MSA Pinout van Zender Video Pathologische Patronen
Functionele Specificatie
| Productnaam | 3G SDI Videosfp TX | Artikelnummer | Gts-l1330-10DCT |
| Bandbreedte | 50 Mb/s - 2,97 Gb/s | MSA/Non-MSA | MSA |
| Module-type | Enige Zender | Temperatuurwaaier | 0 aan 70°C/-20 aan 85°C |
| Golflengte (TX) | 1310nm | Vezelafstand | 10km |
| Schakelaartype | LC | Kabeltype | SMF G.652 |
| Zendertype | DFB | Ontvangersdeel | N/A |
| Voedingvoltage | 3.3V | Totale (Maximum) Stroom | 400mA |
| TX optische Macht | -7~0dBm | Uitstervenverhouding | >5.0dB |
| Pathologische Patronen | Steun als gebrek | Digitale Kenmerkend | Steun als gebrek |
| OEM/ODM | Ja | Protocollen | SFP MSA |
| Toepassingen | Hd-SDI /SD-SDI /3G-SDI | ||
Beschrijving

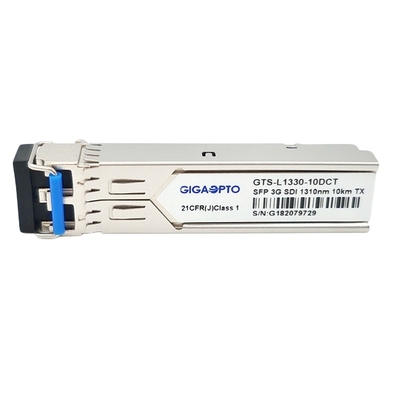

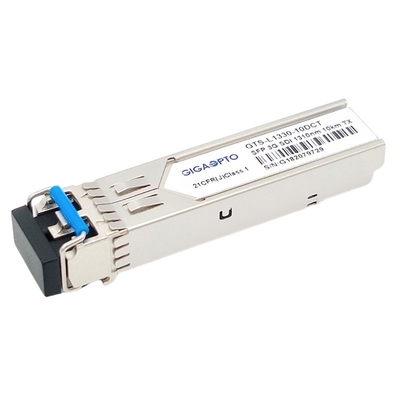

Van Gigaopto wordt de Videosfp TX de Zendermodule van gts-l1330-10DCT 3G SDI ontworpen voor videotransmissietoepassingen met één kanaal meer dan 10km transmissie op SMF via 1310nm-Golflengte met een simplexlc-schakelaar, steunt het de datasnelheden van 50Mb/s aan 2.97Gb/s, worden zij specifiek ontworpen voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodieke tarieven.
Deze zender bestaat uit twee secties: een DFB-laserzender en MCU-een controleeenheid. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Eigenschappen
Toepassing
PIN Definition
Nota: De maatschappij van Film en Televisieingenieurs voor SMPTE heeft plotseling normen voor de behandeling van hoge definitie videosignalen met pathologisch patroon. De normen van SMPTE vragen momenteel 259M (BR-SDI), 344M (ED-SDI), 292M (hd-SDI) en 424M (3g-SDI). „SMPTE 424M“ is een norm die zich op SMPTE 259M, SMPTE 344M uitbreidt, en SMPTE 292M toestaand voor bitrate van 2,970 Gbit/s en 2.970/1.001 Gbit/s over een enig-vezelkabel. Deze bitrate volstaan voor 1080p-video bij 50 of 60 frames per seconde.
