Productdetails:
|
| Productnaam: | 3G SDI BiDi SFP Zendontvanger | Bitrate: | 50 Mb/s - 2,97 Gb/s |
|---|---|---|---|
| golflengte: | TX1550nm/RX1310nm | Componenten: | DFB Lase, SPELD |
| Schakelaar: | Simplexlc | Afstand: | 40km voor 3g-SDI |
| Garantie: | 3 jaar | OEM/ODM: | Gesteund |
| Sleutelwoorden: | 3G digitaal Videosfp | ||
| Markeren: | RX1310nm de Module van de Zenderontvanger,TX1550nm de Module van de Zenderontvanger,SMPTE SFP |
||

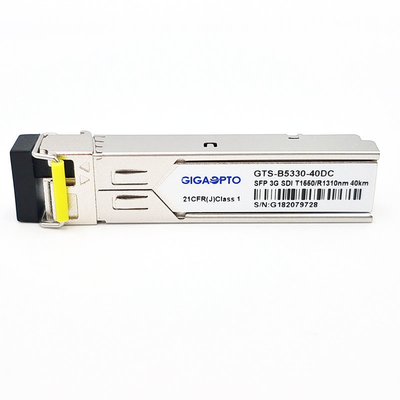

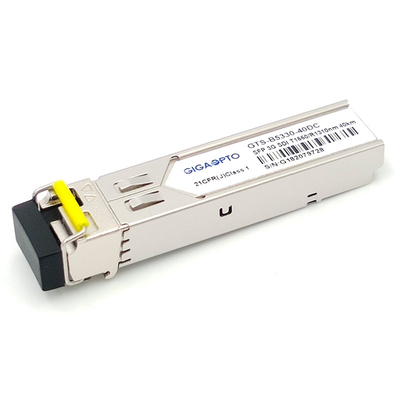

3Gb/s BiDi SFP TX1550nm/RX1310nm 40km de Video Pathologische Module van de Patronenzendontvanger voor sd/hd/3g-SDI LC SMF DDM MSA Pinout
Functionele Specificatie
| Productnaam | 3G SDI BiDi SFP | Deel/Aantal | Gts-b5330-40DC |
| Bitrate | 50Mb/s - 2.97Gb/s | SPELDtaak | MSA |
| Moduletype | Zender + Ontvanger | Temperatuur | Com. |
| Golflengte | TX1550nm/RX1310nm | Vezelafstand | 40km @ G.652 |
| Interface | Simplexlc | Vezeltype | Single-mode vezel |
| Zendertype | DFB BiDi | Ontvangerstype | SPELD |
| Leveringsvoltage | 3.3V | Huidig (Maximum) | 450mA |
| TX optische Macht | -2~ +3dBm | Rxgevoeligheid (3g-SDI) | < -18dB=""> |
| Rxgevoeligheid (hd-SDI) | < -21dB=""> | ||
| Rxgevoeligheid (BR-SDI) | < -22dB=""> | ||
| Uitstervenverhouding | >5.0dB | Ontvangersverzadiging | > 0dBm |
| Pathologische Patronen | gebrek | Kenmerkende realtime | Gesteund |
| OEM/ODM | Gesteund | Protocollen | SFP MSA |
| Toepassingen | SMPTE 297-2006 Volgzame elektro-aan-Optische Interfaceshigh-density Videorouters | ||
Beschrijving
Gts-b5330-40DC van Gigaopto is 1 optische die de zendontvangermodule van vezelbidi SFP wordt ontworpen om optische periodieke digitale signalen over te brengen en te ontvangen zoals die in SMPTE 297-2006 wordt bepaald.
De zendontvanger wordt ontworpen om over te brengen/ontvangt datasnelheden van 50Mbps aan 2.97Gbps en steunensdi pathologische patronen voor SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodiek tarief, een maximumafstand van 40 km is uitvoerbaar met de pathologische signalen van 3Gbps over een single-mode vezel (SMF) met simplexlc-schakelaar
Het is met een de laserzender van 1310nm DFB. De ontvangerssectie gebruikt een geïntegreerde 1550nm-detectorvoorversterker opgezet in een optische kopbal en een het beperken post-versterker IC.
De zendontvanger is volgzaam met Multi-Source Overeenkomst van SFP (MSA), het met de de speldschakelaar van SFP+ 20 is om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C.
Nota: Deze tweerichtingseenheid moet met een andere zendontvanger (onze gts-b3530-40DC) of netwerkapparatuur van bijkomende golflengten worden gebruikt.
Eigenschappen
Toepassing
PIN Definition
